ACL訪問控制列表
理論部分：
在學習過程中我們知道了網絡的聯通和通信，但是在實際環境中網絡管理員經常會面臨為難的局面，如必須拒絕那些不希望訪問的連接，同時又要允許正常的訪問。那么這時就誕生了ACL（訪問控制列表）下面我們先看看ACL 的原理。
1.ACL是使用包過濾技術，在路由器上讀取第三層和四層包頭的信息，根據預定好的規則進行過濾，達到訪問控制的目的
2.ACL的三種模式：?
標準ACL （根據數據包的源IP地址來允許或者拒絕數據包，表號是1~99）?
擴展ACL （根據數據包的源IP地址，目的IP地址，指定協議，端口和標志來允許或拒絕，表號是100~199）
命名ACL （允許在標準和擴展ACL中使用名稱來代替列表好）
3.ACL的工作原理：ACL是一組規則的集合，它應用在路由器上的接口，對與接口它有“出”和“入”兩個方向。如果對接口應用了ACL，那么路由器對數據包應用該規則進行順序檢查。如果第一條規則匹配，那么就直接通過，不再需要檢查。如果沒有匹配，那么就會依次往下檢查。到最后還沒有的話，路由器將會根據默認的規則丟棄改數據包。一句話來說就是：要么允許通過，要么被拒絕。

創新互聯專注為客戶提供全方位的互聯網綜合服務，包含不限于成都做網站、成都網站制作、成都外貿網站建設、蘇尼特右網絡推廣、重慶小程序開發公司、蘇尼特右網絡營銷、蘇尼特右企業策劃、蘇尼特右品牌公關、搜索引擎seo、人物專訪、企業宣傳片、企業代運營等，從售前售中售后，我們都將竭誠為您服務，您的肯定，是我們最大的嘉獎；創新互聯為所有大學生創業者提供蘇尼特右建站搭建服務，24小時服務熱線：18982081108，官方網址：www.chinadenli.net

接下來我們進行試驗：這里我們配置命名ACL訪問控制列表。

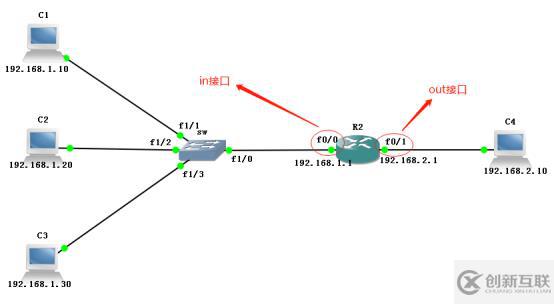

1.首先在GNS3上搭建拓撲圖，根據如下圖所示，我們設置ACL配置的要求是：僅允許C1和C2 與外機C4ping通，不允許C3和C4互通。

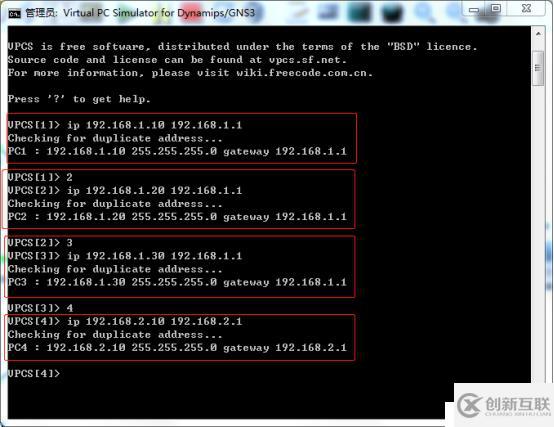

2.在虛擬網卡VPC上給四臺PC機設置IP地址，如下圖所示：

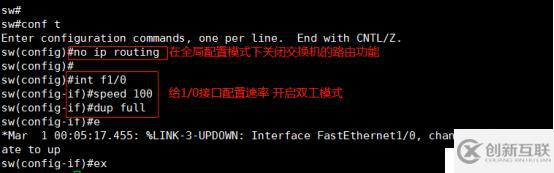

3.接下來為了方便集中操作，用xshell遠程連接sw和R2。再進行設置,如下圖所示：

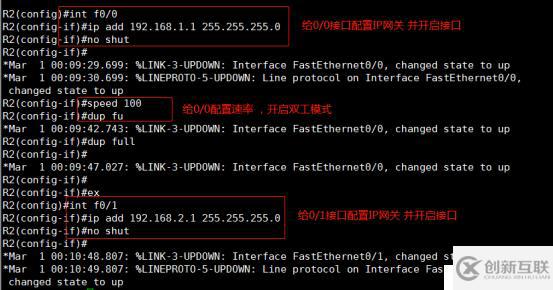

4.接下來對路由器R2進行配置。如下圖所示：

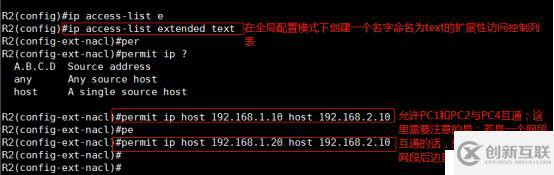

5.到此端口IP、速率、雙工模式都已經配置好了。接下來我們配置ACL規則。如下圖所示：

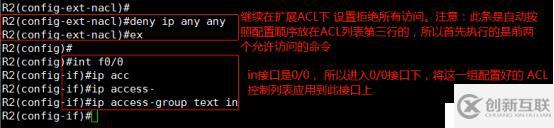

6.接下來我們繼續設置不允許PC3與外機PC4互通，并將配置好的訪問控制列表應用到接口上。如下圖所示：

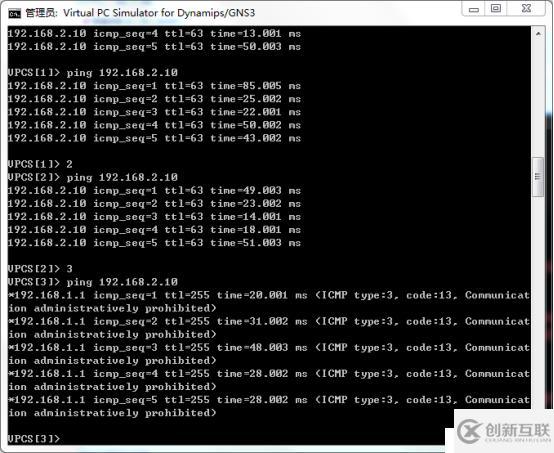

7.接下來我們再VPC上ping一下進行驗證。如下圖所示：

到此試驗成功！
總結：
1.上圖的ACL列表信息，再加上路由器對ACL的工作原理，那么我們可以得知的是，規則的順序很重要。（通過序號決定執行命令的優先順序，如果要在里邊繼續插入其他的控制權限，根據實際需要設置序列號）
2.我們需要熟悉一定的協議，如：TCP IP UDP ICMP 等
3.最后我們需要將配置號的規則用于接口，同時注意是用在IN接口
4.需要注意的是HOST后面是跟一個具體的IP地址，否則IP后面就需要跟反掩碼。
