承蒙各位的關注，昨天注冊的帳號，“絞盡腦汁”寫了第一篇文章，到現在已有500多閱讀量，且得到部分朋友的轉發，作為新人很開心，我覺得這是一劑有力的強心針，有大家的支持我會更有動力去完成每一篇文章與大家分享。作為一名技術支持工程師，拜訪客戶的過程中會遇到不同類型的應用及需要我們支持的地方，我想慢慢的將這些以文字的形式記錄下來分享給需要的朋友。

好吧，言歸正傳，開始今天的內容吧。

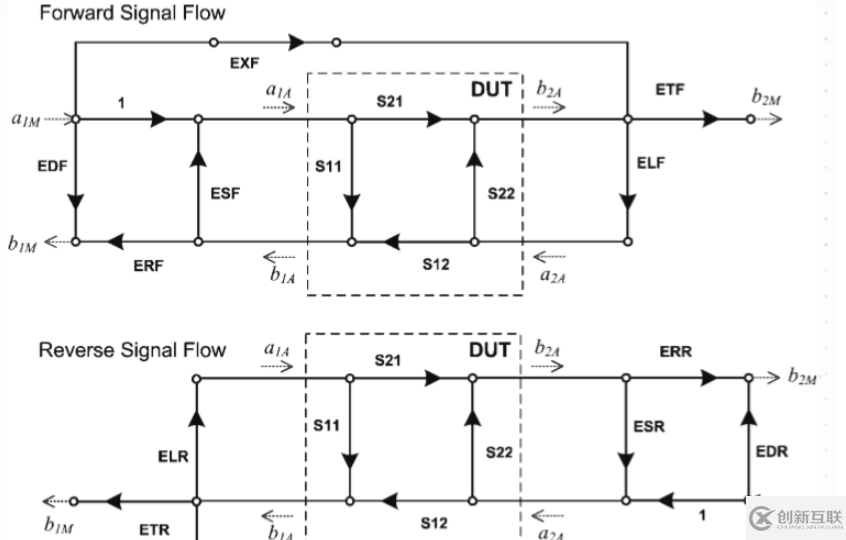

矢量網絡分析儀是目前微波測量領域用到較多且精準度要求較高的設備。現代網絡分析儀可以測量不同頻率范圍的功率，S參數，增益等等，故需要對儀表本身進行誤差修正，即包括幅度響應修正，也包括相位響應修正。大多數網絡分析儀通過校準過程來表征原始硬件的性能，并且通過校準可以將連接器、電纜、夾具及探針等的影響去除，從而得到DUT本身的測量結果。這個過程也可稱為是誤差修正。方法是通過已知標準件，如開路/短路/負載來確定網絡分析儀的系統誤差項。不同的校準方法誤差模式會有差異，誤差項也隨之不同，比如我們常用到的SOLT（12項系統誤差模型）。

目前被廣泛應用的微波元件種類繁多，依接頭形式不同可分為：可插入式和不可插入式。可插入式元件兩端接頭形式相同，極性也相同，不可插入式兩端接頭形式不同且極性可能相反也可能相同。如SMA母轉贈連接器就是可插入式器件，又比如N-SMA轉接頭就可定義為是不可插入性元件。對于可插入性器件的S參數測量可直接進行SOLT全雙端口校準。對于不可插入性器件如需進行全雙端口校準，勢必就會在某一端口連接適配器來進行物理匹配，由于適配器的引入必然增加了路徑上的誤差，且降低的測量精度。特別是對于一些小差損器件，由于其物理長度很短，加之制作工藝高，其自身?yè)p耗本身就很少，如因?yàn)樾?zhǔn)的要求在路徑上又額外增加了轉接器，勢必很難在網分中表征出DUT的真實S參數，這個時候我們就需要用到一種校準方式叫：接頭移除法Adapter Removal。

下面仍以安立Anritsu經濟型網絡分析儀Shockline系列MS46322B為例進行操作說明。

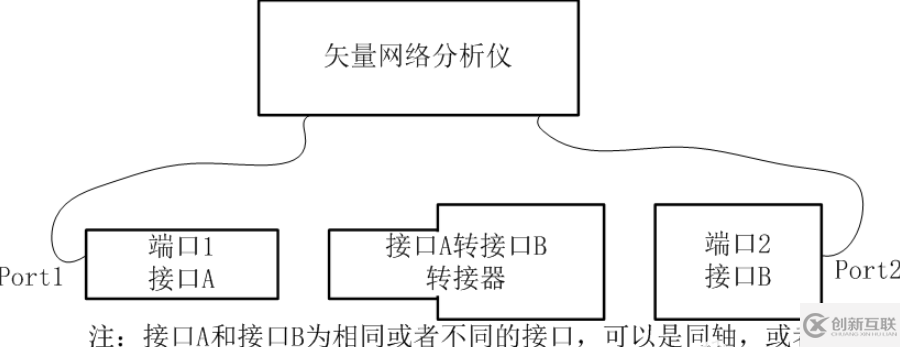

以上圖為例，待測件雙頭均不相同，就需要先將DUT接口A連接在網分的端口1上用校準器對著DUT的接口B進行全雙端口校準，去除DUT接口A，此時在儀表上存一次Adapter on Port1的chx檔案。然后將DUT接口B連接在網分的端口2上，用校準器對著DUT的接口A進行全雙端口的校準，去除DUT接口B，此時在儀表上存一次Adapter on Port2的chx檔案。

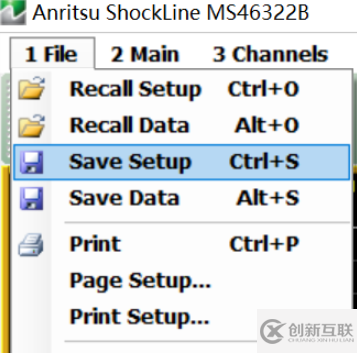

具體檔案存儲步驟為：【File】-->【Save Setup】

將檔案類型選擇為【*.chx】

以上都是執行完整的12項誤差校準。然后在儀表的軟件畫面中調出存儲的兩個檔案進行扣除。

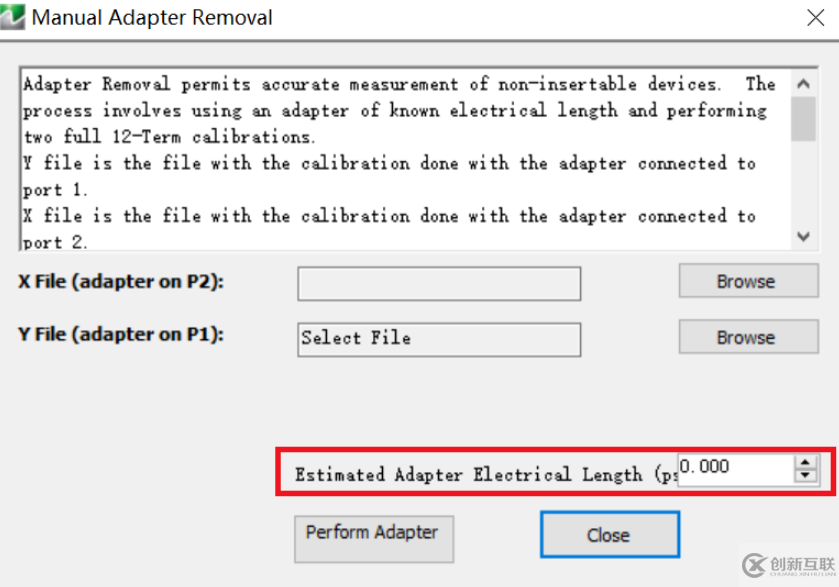

（注意：軟件畫面在扣除前會要求輸入待測DUT的電長度。）

在微波下工作的傳輸線，其幾何長度L比工作波長λ還長，或者兩者可以相比擬。我們把L/λ稱為傳輸線的電長度，通常認為L(zhǎng)/λ>0.1的傳輸線為長線。

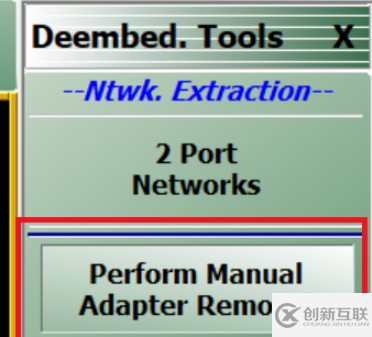

具體操作步驟為：【Calibration】-->【Cal Options】-->【Perform Manual Adapter Removal】

需要注意的是，如果用接頭移除法校準，則安立的網分需要在校準參數設置頁面中將直通長度改為0

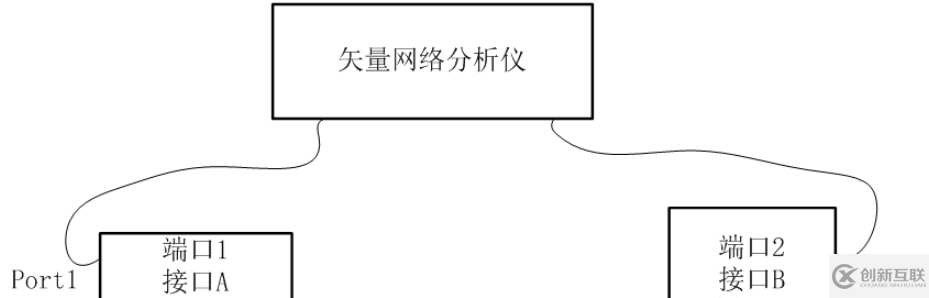

扣除完畢后，儀表的校準端面為接口A和接口B

接頭移除法也可以用來校準波導--同軸轉換器。由于儀表延伸出來端面類型的不同及待測DUT兩端接頭形式的不一樣，接頭移除法校準會需要用到兩至三套校準件。

校準的方法有很多種，包括當待測物是微帶線或是FPC軟板時，還會用到微帶校準，或是同軸探針的方式校準，此時校準器就變成了是校準片，總之依產品的不同校準方式有很多種。
