畫狀態圖，首先要識別系統有那些狀態。具體到交通信號燈這個例子中，我們選擇道路的通行狀況作為狀態，而兩個方向上信號燈的亮滅則是這些狀態的結果。

狀態

狀態對狀態機行為執行過程中的某個情況建模，在這個情況下，某些條件維持不變。在大多數情況下，這個條件不是被明確定義，而是通過與狀態關聯的名稱來隱式定義的。

UML2.5-14.2 Behavior StateMachines (2)

對于交通信號系統，狀態是對交通信號系統中的某個交通狀態建模，在該狀態中，交通狀態維持不變，每個狀態的條件是通過狀態名來隱式定義的。

說就是有以下幾個狀態：

雙方向停止?fàn)顟B(tài)（idle）

兩個方向的信號都是紅燈，雙方向禁止通行

道路1通行狀態（Road1Go）

道路1綠燈，車輛通行；道路2紅燈，禁止通行

道路1安全停止?fàn)顟B(tài)（Road1StopSafely）

道路1黃燈，確認安全的前提下停車；道路2紅燈，禁止通行

道路2通行狀態（Road2Go）

道路1紅燈，禁止通行；道路2綠燈，車輛同行

道路2安全停止?fàn)顟B(tài)（Road2StopSafely）

道路1紅燈，禁止通行；道路2黃燈，確認安全的前提下停車

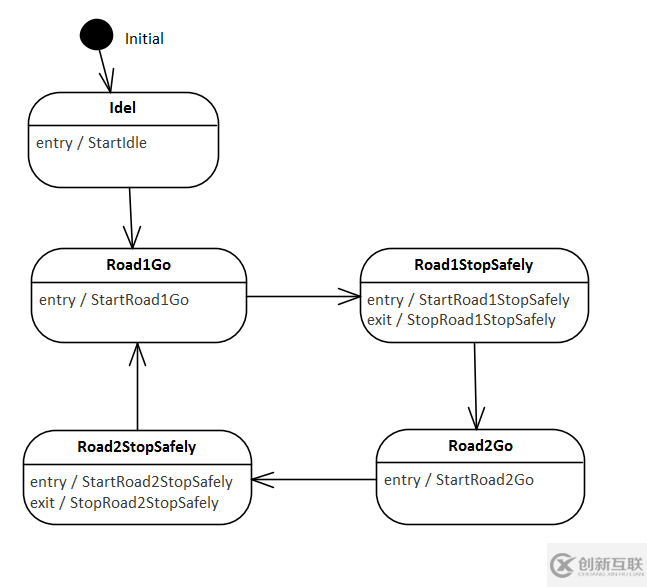

狀態圖如下，各個狀態之間按照遷移線制定的方向遷移。

進入行為/退出行為

狀態可以有一個進入行為。如果定義了這個行為，每當通過外部遷移進入狀態的時候它就會被執行。另外，狀態也可以有一個關聯的退出行為，如果被定義了這個行為，每當狀態退出的時候它就會被執行。

UML2.5 14.2 Behavior StateMachines (3)

在本例中，為每個狀態設計了如下的進入和退出行為。

雙方向停止?fàn)顟B(tài)（idle）

進入行為：設定雙方向信號狀態為紅燈

退出行為：無

道路1通行狀態（Road1Go）

進入行為：設定道路1信號狀態為綠燈，道路2信號狀態維持紅燈

退出行為：無

道路1安全停止?fàn)顟B(tài)（Road1StopSafely）

進入行為：設定道路1信號狀態為黃燈，道路2信號狀態維持紅燈

退出行為：設定道路1信號狀態為紅燈，道路2信號狀態維持紅燈

道路2通行狀態（Road2Go）

進入行為：道路1信號狀態維持紅燈，設定道路2信號狀態為綠燈

退出行為：無

道路2安全停止?fàn)顟B(tài)（Road2StopSafely）

進入行為：道路1信號維持為紅燈，設定道路2信號狀態為黃燈

退出行為：道路1信號維持為紅燈，設定道路2信號狀態為紅燈
