B-樹

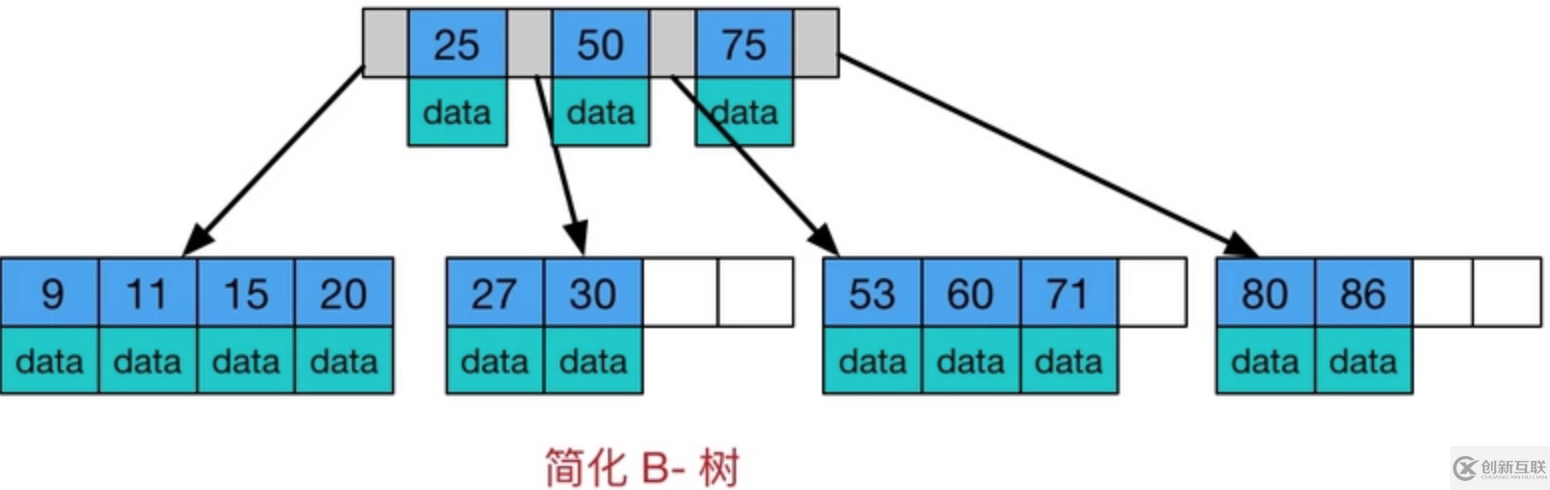

B-樹，這里的B表示balance(平衡的意思)，B-樹是一種多路自平衡的搜索樹。它類似普通的平衡二叉樹，不同的一點是B-樹允許每個節點有更多的子節點下圖是B-樹的簡化圖。

MySQL中 B樹索引的底層原理是什么

圖-B-樹示意圖

B-樹有如下特點:

所有鍵值分布在整顆樹中；
任何一個關鍵字出現且只出現在一個結點中；
搜索有可能在非葉子結點結束；
在關鍵字全集內做一次查找,性能逼近二分查找；

B-樹的搜索，從根結點開始，對結點內的關鍵字（有序）序列進行二分查找，如果命中則結束，否則進入查詢關鍵字所屬范圍的兒子結點；重復，直到所對應的兒子指針為空，或已經是葉子結點；B-Tree上查找算法的偽代碼如下：

BTree_Search(node, key) {
    if(node == null) return null;
    foreach(node.key)
    {
        if(node.key[i] == key) return node.data[i];
            if(node.key[i] > key) return BTree_Search(point[i]->node);
    }
    return BTree_Search(point[i+1]->node);
}
data = BTree_Search(root, my_key);

另外，由于插入刪除新的數據記錄會破壞B-Tree的性質，因此在插入刪除時，需要對樹進行一個分裂、合并、轉移等操作以保持B-Tree性質。

B+樹

B+樹是B-樹的變體，也是一種多路搜索樹,它與B-樹的不同之處在于：
所有關鍵字存儲在葉子節點出現，內部節點即非葉子節點并不存儲真正的data，B+的搜索與B-樹也基本相同，區別是B+樹只有達到葉子結點才命中（B-樹可以在非葉子結點命中），其性能也等價于在關鍵字全集做一次二分查找；
B+的特性：

所有關鍵字都出現在葉子結點的鏈表中（稠密索引），且鏈表中的關鍵字恰好是有序的；
不可能在非葉子結點命中；
非葉子結點相當于是葉子結點的索引（稀疏索引），葉子結點相當于是存儲（關鍵字）數據的數據層；
更適合文件索引系統；

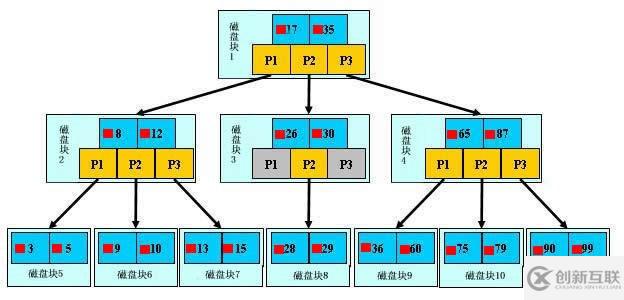

簡化B+樹如下圖：

MySQL中 B樹索引的底層原理是什么

圖-B+樹示意圖

如上圖，是一顆b+樹，關于b+樹的定義可以參見B+樹，這里只說一些重點，淺藍色的塊我們稱之為一個磁盤塊，可以看到每個磁盤塊包含幾個數據項（深藍色所示）和指針（黃色所示），如磁盤塊1包含數據項17和35，包含指針P1、P2、P3，P1表示小于17的磁盤塊，P2表示在17和35之間的磁盤塊，P3表示大于35的磁盤塊。真實的數據存在于葉子節點即3、5、9、10、13、15、28、29、36、60、75、79、90、99。非葉子節點只不存儲真實的數據，只存儲指引搜索方向的數據項，如17、35并不真實存在于數據表中。

b+樹的查找過程
如上圖所示，如果要查找數據項29，那么首先會把磁盤塊1由磁盤加載到內存，此時發生一次IO，在內存中用二分查找確定29在17和35之間，鎖定磁盤塊1的P2指針，內存時間因?yàn)榉浅６蹋ㄏ啾却疟P(pán)的IO）可以忽略不計，通過磁盤塊1的P2指針的磁盤地址把磁盤塊3由磁盤加載到內存，發生第二次IO，29在26和30之間，鎖定磁盤塊3的P2指針，通過指針加載磁盤塊8到內存，發生第三次IO，同時內存中做二分查找找到29，結束查詢，總計三次IO。真實的情況是，3層的b+樹可以表示上百萬的數據，如果上百萬的數據查找只需要三次IO，性能提高將是巨大的，如果沒有索引，每個數據項都要發生一次IO，那么總共需要百萬次的IO，顯然成本非常非常高。

一般在數據庫系統或文件系統中使用的B+Tree結構都在經典B+Tree的基礎上進行了優化，增加了順序訪問指針。

為什么使用B-Tree（B+Tree）

一般來說，索引本身也很大，不可能全部存儲在內存中，因此索引往往以索引文件的形式存儲的磁盤上。這樣的話，索引查找過程中就要產生磁盤I/O消耗，相對于內存存取，I/O存取的消耗要高幾個數量級，所以評價一個數據結構作為索引的優劣最重要的指標就是在查找過程中磁盤I/O操作次數的漸進復雜度。換句話說，索引的結構組織要盡量減少查找過程中磁盤I/O的存取次數。

利用局部性原理提高I/O效率。由于磁盤的存取速度與內存之間鴻溝，為了提高效率，要盡量減少磁盤I/O。磁盤往往不是嚴格按需讀取，而是每次都會預讀，磁盤讀取完需要的數據，會順序向后讀一定長度的數據放入內存。而這樣做的理論依據是計算機科學中著名的局部性原理：當一個數據被用到時，其附近的數據也通常會馬上被使用；程序運行期間所需要的數據通常比較集中。由于磁盤順序讀取的效率很高(不需要尋道時間，只需很少的旋轉時間)，因此對于具有局部性的程序來說，預讀可以提高I/O效率。數據庫系統的設計者巧妙利用了磁盤預讀原理，將一個節點的大小設為等于一個頁，這樣每個節點只需要一次I/O就可以完全載入，因此B-Tree的檢索效率會比較高；紅黑樹由于邏輯上很近的節點（父子）物理上可能很遠，無法利用局部性，因此效率會差一些。

B+樹的查詢效率更加穩定。由于非終結點并不是最終指向文件內容的結點，而只是葉子結點中關鍵字的索引。所以任何關鍵字的查找必須走一條從根結點到葉子結點的路。所有關鍵字查詢的路徑長度相同，導致每一個數據的查詢效率相當。而由于B-樹和紅黑樹可能在任何節點命中查詢，因此可能出現查詢效率不均衡的情況。

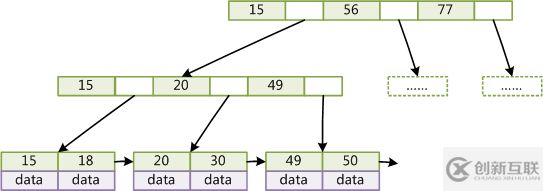

改進的B+樹具有順序訪問指針，有利于提升區間查詢性能。在B+Tree的每個葉子節點增加一個指向相鄰葉子節點的指針，就形成了帶有順序訪問指針的B+Tree。做這個優化的目的是為了提高區間訪問的性能，例如下圖中如果要查詢key為從18到49的所有數據記錄，當找到18后，只需順著節點和指針順序遍歷就可以一次性訪問到所有數據節點，極大提到了區間查詢效率。

MySQL中 B樹索引的底層原理是什么

圖-B+樹順序訪問指針示意圖

MyISAM索引底層存儲

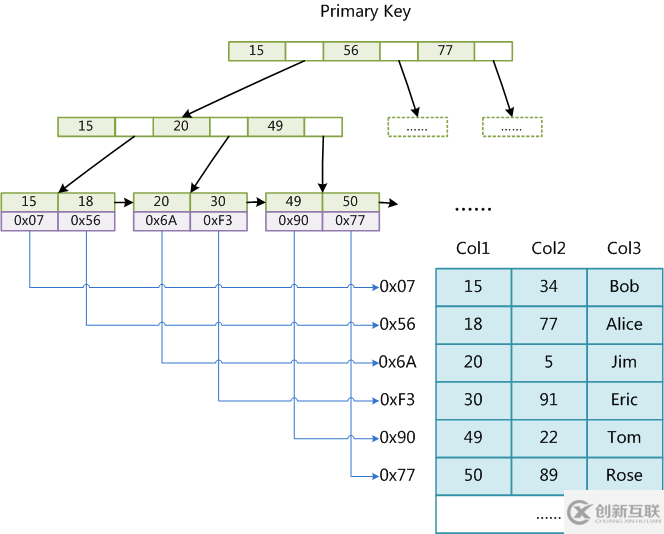

MyISAM引擎使用B+Tree作為索引結構，葉節點的data域存放的是數據記錄的地址。下圖是MyISAM索引的原理圖：

MySQL中 B樹索引的底層原理是什么

圖-MyISAM索引原理圖

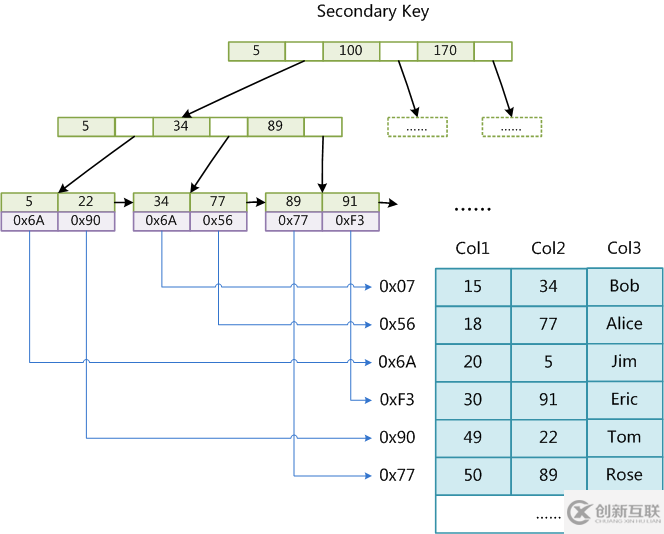

這里設表一共有三列，假設我們以Col1為主鍵，則圖8是一個MyISAM表的主索引（Primary key）示意。可以看出MyISAM的索引文件僅僅保存數據記錄的地址。在MyISAM中，主索引和輔助索引（Secondary key）在結構上沒有任何區別，只是主索引要求key是唯一的，而輔助索引的key可以重復。如果我們?cè)贑ol2上建立一個輔助索引，則此索引的結構如下圖所示：

MySQL中 B樹索引的底層原理是什么

圖-MyISAM索引原理圖

同樣也是一顆B+Tree，data域保存數據記錄的地址。因此，MyISAM中索引檢索的算法為首先按照B+Tree搜索算法搜索索引，如果指定的Key存在，則取出其data域的值，然后以data域的值為地址，讀取相應數據記錄。MyISAM的索引方式也叫做“非聚集”的，之所以這么稱呼是為了與InnoDB的聚集索引區分。

InnoDB索引底層存儲

雖然InnoDB也使用B+Tree作為索引結構，但具體實現方式卻與MyISAM截然不同。
第一個重大區別是InnoDB的數據文件本身就是索引文件。從上文知道，MyISAM索引文件和數據文件是分離的（索引文件僅保存數據記錄的地址）。而在InnoDB中，表數據文件本身就是按B+Tree組織的一個索引結構，這棵樹的葉節點data域保存了完整的數據記錄。這個索引的key是數據表的主鍵，因此InnoDB表數據文件本身就是主索引。

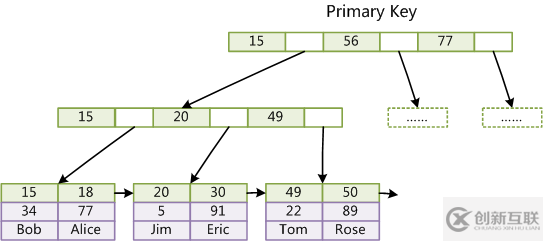

MySQL中 B樹索引的底層原理是什么

圖-InnoDB索引原理圖

上圖是InnoDB主索引（同時也是數據文件）的示意圖，可以看到葉節點包含了完整的數據記錄。這種索引叫做聚集索引。因?yàn)镮nnoDB的數據文件本身要按主鍵聚集，所以InnoDB要求表必須有主鍵（MyISAM可以沒有），如果沒有顯式指定，則MySQL系統會自動選擇一個可以唯一標識數據記錄的列作為主鍵，如果不存在這種列，則MySQL自動為InnoDB表生成一個隱含字段作為主鍵，這個字段長度為6個字節，類型為長整形。

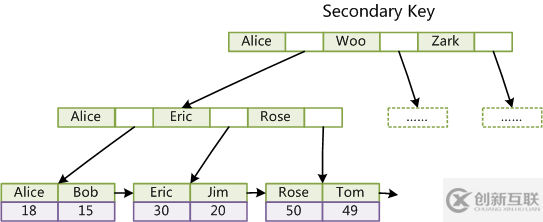

第二個與MyISAM索引的不同是InnoDB的輔助索引data域存儲相應記錄主鍵的值而不是地址。換句話說，InnoDB的所有輔助索引都引用主鍵作為data域。例如，下圖為定義在Col3上的一個輔助索引：

MySQL中 B樹索引的底層原理是什么

圖-InnoDB索引原理圖

這里以英文字符的ASCII碼作為比較準則。聚集索引這種實現方式使得按主鍵的搜索十分高效，但是輔助索引搜索需要檢索兩遍索引：首先檢索輔助索引獲得主鍵，然后用主鍵到主索引中檢索獲得記錄。

了解不同存儲引擎的索引實現方式對于正確使用和優化索引都非常有幫助，例如知道了InnoDB的索引實現后，就很容易明白為什么不建議使用過長的字段作為主鍵，因?yàn)樗休o助索引都引用主索引，過長的主索引會令輔助索引變得過大。再例如，用非單調的字段作為主鍵在InnoDB中不是個好主意，因?yàn)镮nnoDB數據文件本身是一顆B+Tree，非單調的主鍵會造成在插入新記錄時數據文件為了維持B+Tree的特性而頻繁的分裂調整，十分低效，而使用自增字段作為主鍵則是一個很好的選擇。
