配置交換機vlan與Trunk的目的

實現不同交換機相同vlan之間的通信

---

方案

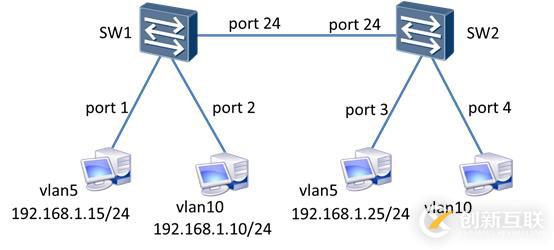

  使用ensp搭建實驗環境，如圖所示

步驟

  1）配置第1臺交換機

01 [SW1]vlan 5 創建vlan5
02 [SW1]vlan 10 創建vlan10
03 [SW1]interface Ethernet0/0/1
04 [SW1-Ethernet0/0/1]port link-type access 端口模式為access模式
05 [SW1-Ethernet0/0/1]port default vlan 5 端口屬于vlan5
06 SW1]interface Ethernet0/0/2
07 [SW1-Ethernet0/0/2]port link-type access
08 [SW1-Ethernet0/0/2]port default vlan 10
09 [SW1]interface Ethernet0/0/24
10 [SW1-Ethernet0/0/24]port link-type trunk 端口設置為trunk模式
11 [SW1-Ethernet0/0/24]port trunk allow-pass vlan 5 10 端口允許vlan5和vlan10通過

成都創新互聯公司專注于企業成都全網營銷推廣、網站重做改版、漣水網站定制設計、自適應品牌網站建設、html5、電子商務商城網站建設、集團公司官網建設、外貿網站制作、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為漣水等各大城市提供網站開發制作服務。

2）配置第2臺交換機

01 [SW2]vlan 5
02 [SW2]vlan 10
03 [SW2]interfae Ethernet0/0/3
04 [SW2-Ethernet0/0/3]port link-type access
05 [SW2-Ethernet0/0/3]port default vlan 5
06 [SW2]interface Ethernet0/0/4
07 [SW2-Ethernet0/0/4]port link-type access
08 [SW2-Ethernet0/0/4]port default vlan 10
09 [SW2]interface Ethernet0/0/24
10 [SW2-Ethernet0/0/24]port link-type trunk
11 [SW2-Ethernet0/0/24]port trunk allow-pass vlan 5 10

3）測試

不同交換機的vlan5能ping通，不同交換機的vlan10能ping通
vlan5與vlan10不能互通
