隨著5G商用時代的全面推進，邊緣計算成為助力創新應用服務的強力助推技術，是各互聯網頭部企業、設備廠商、垂直行業和運營商等競相搶占的具有新機遇和挑戰的領域。2018 年 4 月,《關于促進“互聯網+醫療健康”發展的意見》提出了促進互聯網與醫療健康深度融合發展的一系列政策措施，明確要求提升醫療機構基礎設施保障能力，重點支持高速寬帶網絡普遍覆蓋城鄉各級醫療機構。面向遠程醫療、醫療信息共享等需求，鼓勵電信企業向醫療機構提供優質互聯網專線、虛擬專用網等網絡接入服務，推進遠程醫療專網建設，保障醫療相關數據傳輸服務質量，支持各醫療機構選擇使用高速率高可靠的網絡接入服務。

多接入邊緣計算(Multi-access Edge Computing，MEC)以網絡聯接能力和IT計算能力為切入點，提供豐富、低時延的邊緣應用，構建“云網邊端業”一體化服務能力，賦能醫療行業，有效降低傳輸時延、提升計算效率。本文針對醫療院內、院外和院間多種場景做了深入分析，為新一代智慧醫院建設提出了切合不同場景的邊緣計算解決方案。

1 需求分析

針對醫療行業在院內、院間及院外不同的5G應用場景的特點，對5G網絡資源需求側重點略有不同。

(1)院內數據采集監測分析

遠程監測類應用對通信帶寬要求不高，涉及血壓、血糖、心率和血氧飽和度等生命體征數據的傳輸，影像/檢驗設備互聯，帶寬基本上在 3 Mbps 就能滿足數據傳輸的需求，3秒內可下載一張CT或核磁圖片(800MB)。同時類此場景對時延要求也較低，100ms 左右的延時不會對相關治療造成影響。

(2)院外遠程操控類

遠程機器人超聲和遠程手術需要較高清畫面，需要承載為移動救護提供臨時性專用管道，保障SLA(Service Level Agreement 服務等級協議)，帶寬在 15 Mbps 甚至要達到1 Gbps 才能滿足相關的操作要求。在整個操作過程中需要實時同步才能確保操作的安全性，因此對時延要求通常在 5 ms 以內。在遠程手術過程中，需要同時連接生命監測儀、心電圖機、除顫監護儀、高清視頻設備等，連接主體數量較多。

此外，醫療數據安全關系患者隱私、技術研發等重要、敏感領域，一旦發生數據泄露將對患者群體、社會穩定乃至國家安全造成嚴重影響，因此需要醫療業務與公眾上網業務隔離，醫療數據不出醫院。對于物聯網終端設備的接入，需出具接入認證方案以避免外界設備的入侵。醫院業務系統通過 5G 網絡與外部網絡交互時，端到端數據流需要進行靜態或者動態加密，并且具備防 DDoS 攻擊等安全防護措施。

(3)院間遠程會診和指導類

遠程醫學示教平臺和 5G 遠程音視頻云會診平臺解決方案等涉及到生化分析結果、影像檢查結果和電子病歷等大量資料的傳輸，對網絡帶寬要求通常在 3-15 Mbps 之間。在遠程會診和 VR/AR 等虛擬示教培訓場景，需要較低時延才能提高會診效率和培訓效果，其延時需要在20-100 ms。因涉及到檢查檢驗資料、影像科等部門，同時還要連接患者、護士、基層醫生和專家等群體，連接數據相對較多。

2 醫療行業MEC方案設計

針對上述需求，多接入邊緣計算技術為醫院院內、院間、院外提供定制化、差異化、高性能的無線通信服務，主要有兩種下沉方式：

第一種是針對單院區或小型醫院，下沉到醫院本地機房，適用于流量本地卸載，不出院區需求;

第二種是為跨院區建設專屬MEC方案，為各分院的醫療業務提供用戶面接入服務，達到醫院業務數據不上運營商公網效果，可以部署在總院中心機房或者運營商核心機房。

2.1 中小型醫院

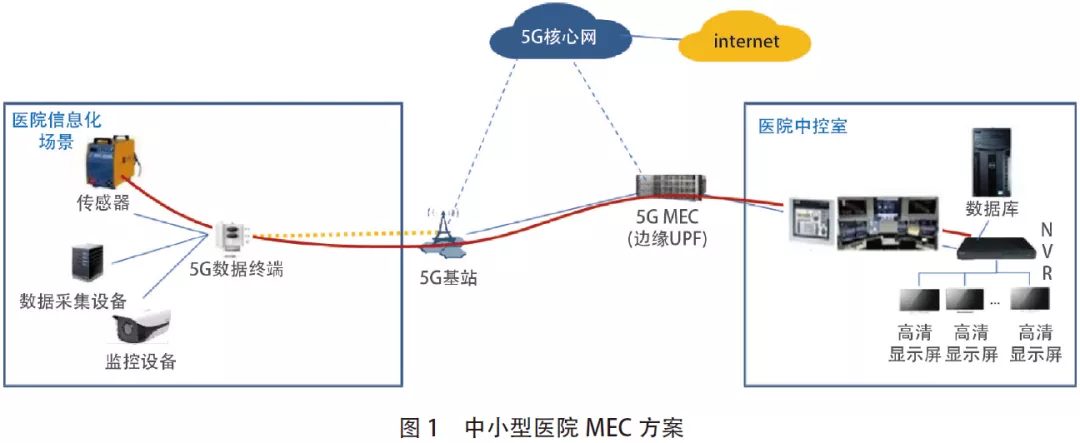

對于單院區或中小型醫院，考慮到業務量有限，可把醫院的基站匯聚至一套MEC設備(UPF網元下沉的硬件設備+MEC平臺部署服務器)，對醫療業務進行本地分流，組網方案如圖1所示。

醫院傳感器、采集設備、攝像頭采集傳輸：通過5G基站覆蓋醫院，通過數據終端將醫院傳感器、數據采集設備、監控設備等生成設備的數據傳輸到5G基站，再通過下沉部署在院區的UPF(User Port Function，5G核心網網元之一，下沉UPF是MEC的一種實現方式)傳輸到中控室，完成設備數據監控、分析和存儲等。

高危等環境惡劣區域高清視頻監控：通過高清攝像頭實時記錄醫院等區域情況，再通過CPE(Customer Premise Equipment，接收移動信號并以無線Wi-Fi信號轉發出來的移動信號接入設備)到 5G基站，經由MEC設備到中控室的高清顯示屏，完成實時高清監控，配合基于AI的視頻分析技術，識別危險事件，第一時間告警。

數據經由部署在院區的MEC設備進行交換，不出園區，保障數據安全。組網上，在5G通用的應用方案上根據醫療設備通信的特性，增加L2TP(Layer Two Tunneling Protocol，一種工業標準的Internet隧道協議)隧道3GPP R16應用后，通過5G LAN(Local Area Network)特性完成二層交互。將MEC設備設置在醫療機構的邊緣機房中，統一接入運營商的5GCSA(Standalone，獨立組網)網絡中進行管理和信令接續。

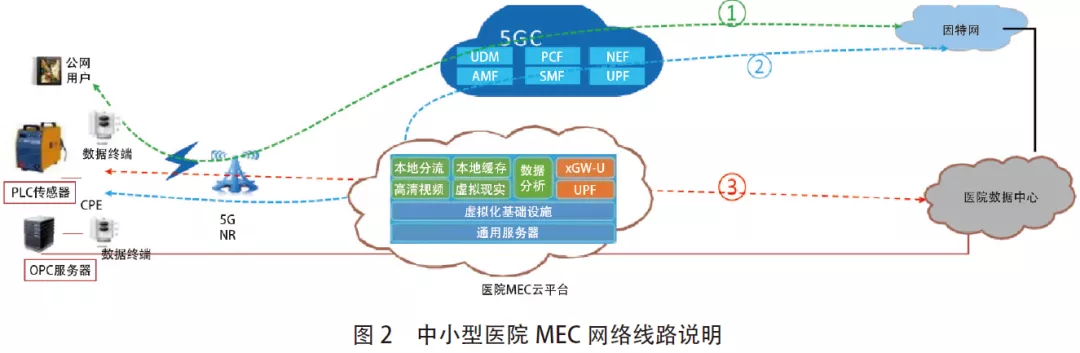

公網用戶訪問互聯網時，經5GC識別后，由公網UPF直接送至互聯網，不經過醫療機構的MEC(UPF)(如圖2線路①所示)。醫療機構的終端PLC(Programmable Logic Controller，可編程邏輯控制器)及其現有連接的OPC(OLE for Process Control)服務器，由CPE進行到5G NR(5G New Radio)基站的無線連接。

醫療機構場景的業務數據流經本地UPF設備分流后，需要MEC平臺處理的業務數據在邊緣云平臺進行近端實時處理，與監控/數據中心相關的業務數據送至醫院企業內網(如圖2線路③所示)，保證醫院信息不主動出園區。不排除終端需訪問互聯網需求時，數據由MEC平臺UPF設備轉發到運營商主錨點UPF，通過主錨點UPF傳輸到互聯網(如圖2線路②所示)。

2.2 大型醫院

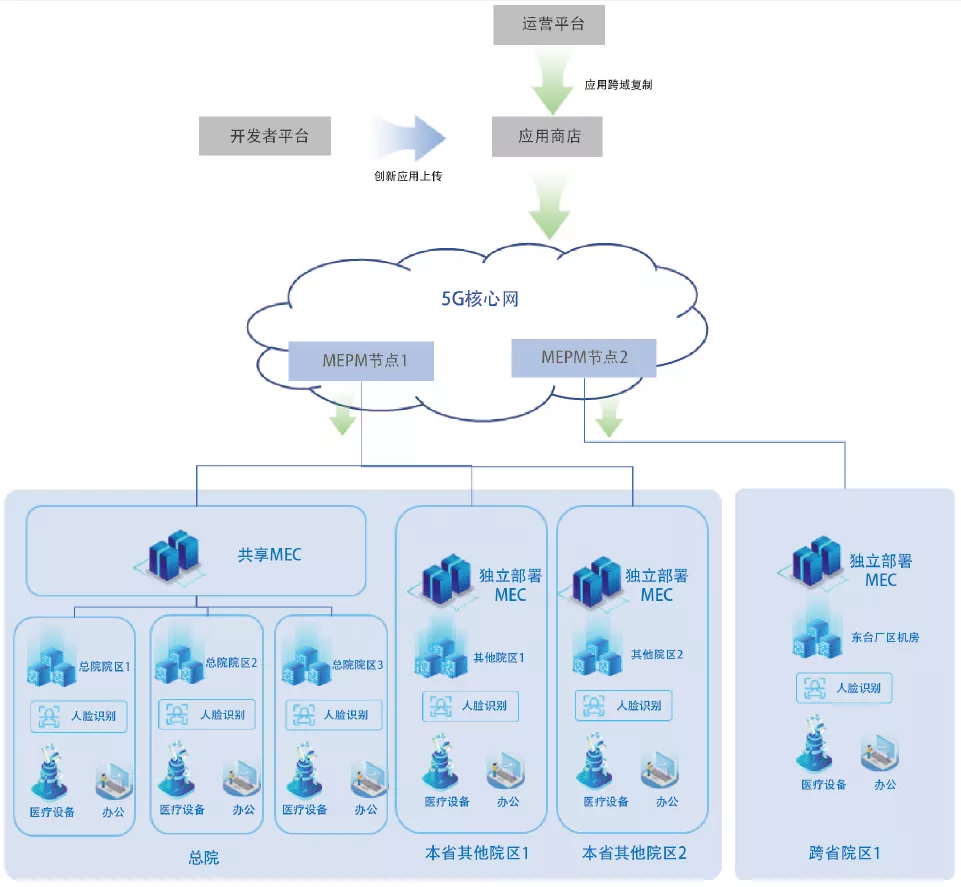

針對具有多院區且院區分散、物理距離較遠的大型醫院，可分別在不同位置的院區機房建設專享的MEC資源池，并構建統一的運營平臺，對多個地域分布的MEC進行整體調度和統一管理，在業務層面實現“一點開通，全院復制”，設計方案如圖3所示。

圖 3 大型醫院 MEC 方案

根據ETSI相關標準，一般情況下MEC整體架構為全網中心節點、區域中心、邊緣節點三大層級。全網中心節點部署集約化的邊緣業務運營平臺，對外提供開放接口供開發者及客戶上傳業務能力和應用，實現全網邊緣業務應用的編排和管理。區域節點將部署MEPM(Computing Platform Manager，多接入邊緣平臺管理器)、MEP(Multi-Access Edge Computing Platform，多接入邊緣節點協同平臺)等系統及網元，負責該節點區域/省內所有邊緣節點的IaaS虛擬化資源管理、MEP接入協同平臺、節點業務管理等功能。邊緣節點承載具體業務應用。正是這樣的架構實現全網統一管控、統一運維，輔助跨域多院區醫院網絡互聯和業務協同。

一方面，可通過集約化的運營平臺統一下發應用，實現業務在邊緣側上快速部署，多省多局址MEC業務同步交付上線;另一方面，為醫院構建了高速率、低時延、大帶寬的5G MEC網絡，可幫助醫院實現各院區網絡部署一體化、醫療設備數字化、操作標準化和智能化的數字化轉型目標。

3 醫療行業MEC能力及優勢

3.1 邊緣計算能力

5G邊緣計算方案落地后，依賴其IT能力、自服務能力等可以為醫療行業客戶提供優質的數據連接服務，同時基于MEC為客戶提供一個底層應用平 臺，支撐醫院各種業務，助力醫院實現智能化、信息化。

(1)邊緣基礎能力

邊緣基礎能力是“5G邊緣入口”的核心能力，提供CT核心邊緣能力、IT基礎資源能力和云邊協同能力。通過UPF下沉至運營商邊緣機房或用戶側機房，實現分組路由、轉發、包檢測、策略執行、流量統計及計費報告生成等功能;通過UPF與 MEP之間的網業協同接口MP2，提供邊緣分流配置、RNIS、帶寬管理、黑白名單配置等個性化CT-VAS服務;通過算力部署到靠近客戶的網絡環境，實現更低延時、更大帶寬的邊緣算力、增值能力和行業應用，賦能不同行業。

分流功能：平臺支持將特定業務流路由至某個邊緣計算應用或者邊緣服務，支持與核心網控制面交互，在邊緣應用正常運行后設置分流規則，在邊緣應用終結后刪除分流規則，可隨時調整分流規則。平臺提供DNS本地重定向和局部DNS域名解析服務能力，支持對集成到邊緣計算平臺的應用域名的添加、刪除、查詢等操作。提供添加/刪除應用域名的API接口，供邊緣計算平臺實例化/創建應用和終結應用時調用。

接口功能：邊緣計算平臺嚴格遵照ETSI的標準規范進行架構設計、技術開發、代碼實現，符合ETSI MEC的API接口規范，按照ETSI官方規范標準暴露接口。

服務分發：兼容宏服務和微服務的API網關，支持將某個應用實例的API向外暴露、封裝成CT增值服務或者IT增值服務，供其他應用訂閱。

鑒權計量：鑒權;面對UE(本地DN外部)和 APP(本地DN內部)的兩種訪問場景，對于APP類型的訪問，API網關的鑒權策略，可以通過為APP增加一個訪問令牌(User Access Token)的方式進行鑒權，需要根據UE的ID實現共同鑒權。邊緣場景除了一般服務訪問的統計之外，邊緣API網關和BSS的用戶計費策略結合，實現訪問次數的限制，同時增強了在發生API DDoS攻擊時啟用熔斷策略的能力。

終端管理：提供邊緣設備終端管理能力，支持終端設備錄入、檢索和刪除的功能，通過IMSI/MSISDN/SUPI/GPSI標識，實現終端鑒權和黑白名單策略管理，支持根據IP標識，實現ACL網絡訪問控制策略管理。

云邊協同：支持和企業私有云、行業產業云、互聯網公有云協同接口，配合集成服務，實現計算、網絡、存儲、平臺能力和生態應用的整合。

(2)邊緣平臺能力

除基礎分流能力外，邊緣計算為醫療行業提供增值能力、應用能力及客戶自服務能力。邊緣增值能力圍繞基礎能力，是構建“云、管、邊、端、業”體系的重要組成部分，提供CT(Communication Technology，通信技術)側和IT側的增值能力。CT側增值能力包括基于5G網絡的無線帶寬管理、流量深度解析、UE標識等基礎能力之上的延伸能力，IT側增值能力包括AI、視頻編解碼、IoTPaaS等通用IT平臺能力。并可根據不同醫療場景的需求，提供特色的應用能力。客戶自助服務能力包括自助分流管理、網絡狀態自監控、應用自部署/自維護和多院區協同管理等能力，可有效提升客戶體驗、提升差異化服務能力、提升行業融合能力。

(1)構建醫療專網：5G MEC標準版/極簡版是構建5G獨立專網和混合專網的必選產品，可與SMF/AMF 核心網網元共平臺部署，實現插電即用，為醫療行業提供定制化網絡配置。

(2)支持云邊協同：5G MEC具備原生云網能力， 支持與企業私有云、行業產業云、互聯網公有云的云間協同，整合計算、網絡、存儲、平臺和應用，賦能垂直行業，實現高效無極化邊業協同。

(3)支持多院區互聯：5G MEC產品可與云聯網、云專線、SD-WAN等產品組合，實現大型醫院跨域多院區網絡互聯和業務協同，提供云網融合一體化綜合解決方案。

(4)支持客戶自服務：私有化部署時，通過5G“MEC+專網”融合自服務平臺，提供自助分流管理、 網絡狀態監控、網絡自配置、應用自部署、自助維護及多院區協同管理等能力。

(5)提供高質量安全保障服務：提供接入層、匯 聚層、核心層分層等級安全保護，提供從應用開發、發布到上線、維護的全生命周期防護。

3.2 MEC優勢

基于“5G+MEC”可實現院內、院間、院外的不同應用場景，完成醫療業務與公眾上網業務隔離，醫療數據不出醫院，院間醫療業務與公網隔離。5G的低時延、高帶寬特性結合MEC平臺的分流功能，實現醫療數據和管理數據的本地分流，保障了數據的低時延和安全私密性，實現音視頻業務時延<50ms，遠程超聲等控制類業務時延<20ms，音視頻+移動醫療設備數據回傳時延<50ms，還可根據對不同業務流安全隔離的要求，“5G+MEC”的基礎 上結合切片技術為醫療機構構建業務粒度級別的醫 療行業專網。優勢如下：

(1)高安全性：依托MEC下沉，保障醫療數據不出院區，在標準、設備、部署三個層面保障數據物理上的安全。

(2)高可靠性：擁有電信級99.99%可靠性保障。

(3)高性能：支持高達2.7G的下載速率、低至1ms的時延、100萬/平方公里的連接數，支持5G SA架構，支持后續3GPP標準協議演進。

(4)應用豐富：邊緣計算平臺提供軟硬件一體化 的產品，并提供基礎平臺和增值服務，支撐醫院自有應用和第三方應用基于5G醫療專網部署。

4 結語

隨著5G網絡的大規模商用，“5G+醫療健康”的應用試驗已經在部分醫院開展。5G MEC可以滿足醫院不同業務場景的網絡需求，包括遠程診斷、遠程會診、專家遠程查房、遠程示教、智慧急救、導航定位、遠程機器人超聲、遠程機器人手術和醫療設備無線監測等，并可以保證醫院業務獨立和隔離，提高業務實時性、可靠性和安全性，助力智慧醫療產生巨大的社會效益。
