多個VLAN中的VRRP備份組配置舉例

創新互聯建站堅持“要么做到，要么別承諾”的工作理念，服務領域包括：網站設計制作、網站設計、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的八公山網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

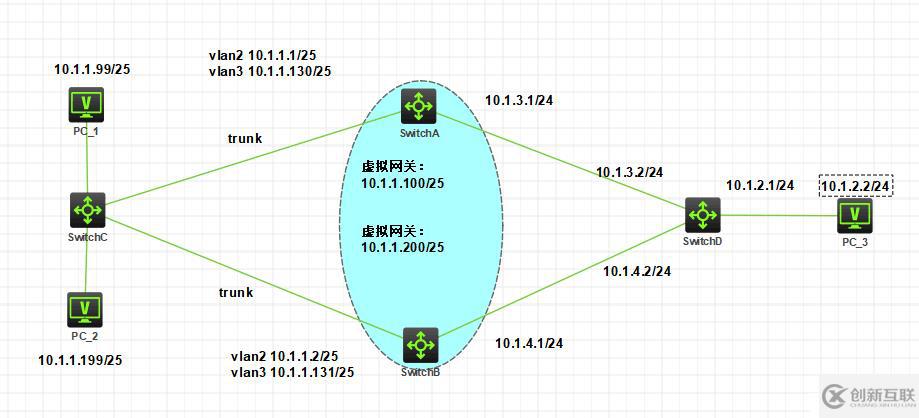

1. 組網需求
   ? ? VLAN 2 內主機的缺省網關為 10.1.1.100/25；VLAN 3 內主機的缺省網關為 10.1.1.200/25；
   ? ? Switch A 和 Switch B 同時屬于虛擬 IP 地址為 10.1.1.100/25 的備份組 1 和虛擬 IP 地址為
   10.1.1.200/25 的備份組 2；
   ? ? 在備份組 1中 Switch A的優先級高于Switch B，在備份組 2中 Switch B的優先級高于 Switch
   A，從而保證 VLAN 2 和 VLAN 3 內的主機分別通過 Switch A 和 Switch B 通信，當 Switch A或 Switch B 出現故障時，主機可以通過另一臺設備繼續通信，避免通信中斷。


2.配置步驟

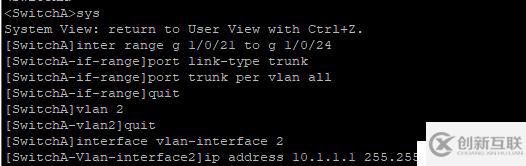

（1）配置 Switch A
#配置 VLAN 2

#創建備份組 1，并配置備份組 1 的虛擬 IP 地址為 10.1.1.100
#設置 Switch A 在備份組 1 中的優先級為 110，高于 Switch B 的優先級 100，以保證在備份組 1中 Switch A 成為 Master 負責轉發流量。

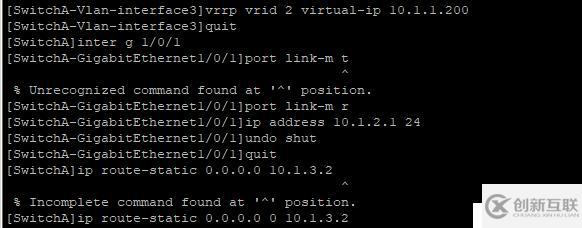

#配置 VLAN 3

#創建備份組 2，并配置備份組 2 的虛擬 IP 地址為 10.1.1.200

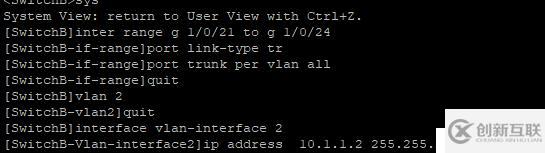

（2）配置 Switch B
#配置 VLAN 2

#創建備份組 1，并配置備份組 1 的虛擬 IP 地址為 10.1.1.100

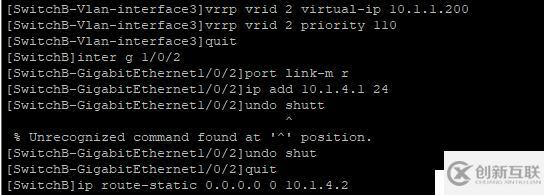

#配置 VLAN 3

#創建備份組 2，并配置備份組 2 的虛擬 IP 地址為 10.1.1.200
#設置 Switch B 在備份組 2 中的優先級為 110，高于 Switch A 的優先級 100，以保證在備份組 2中 Switch B 成為 Master 負責轉發流量

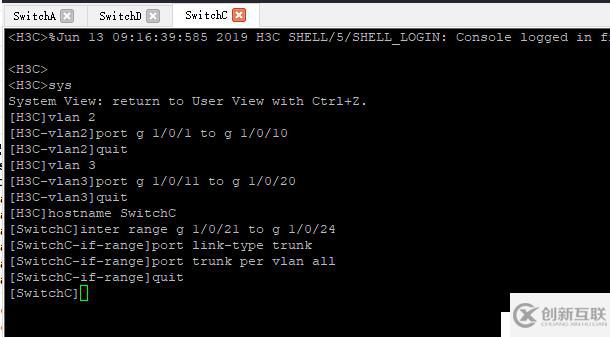

（3）配置 Switch C

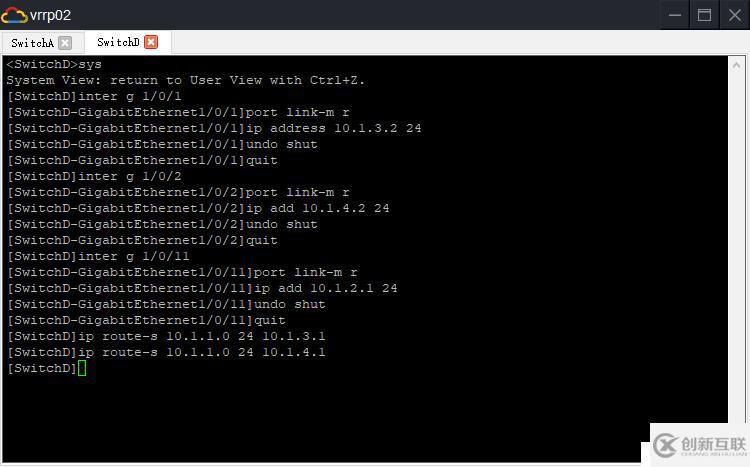

（4）配置 Switch D

3. 驗證配置（可以通過 display vrrp verbose 命令查看配置后的結果和缺省網
   關為 10.1.1.200/25 的主機通過 Switch B 訪問 Internet）

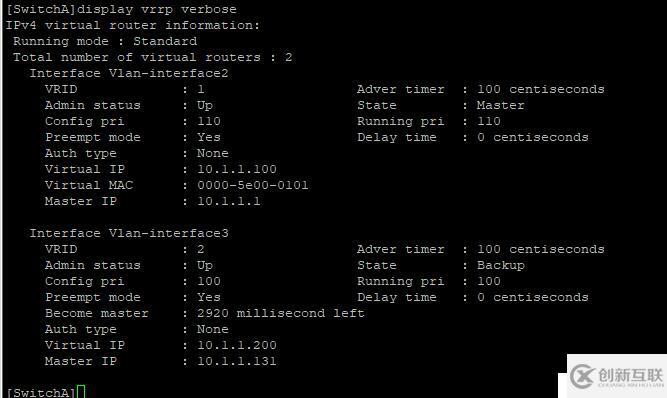

   SwitchA

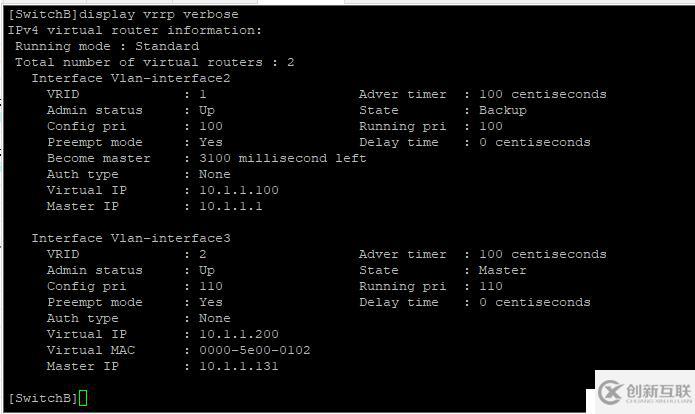

SwitchB

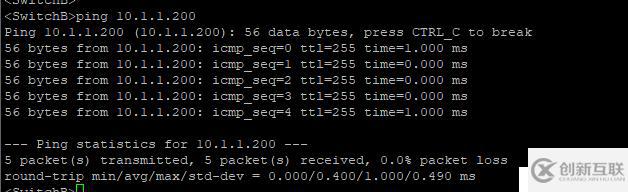

缺省網關為 10.1.1.200/25 的主機通過 Switch B 訪問 Internet
