SensotTile簡介

SensorTile核心板非常緊湊小巧，看起來就是一個可穿戴的原型（智能手表），因此它配置的傳感器也是和運動相關的。SensorTile核心板上有4個傳感器，它們分別是：

• LPS22HB，氣壓＋溫度傳感器

• LSM6DSM，三軸加速度＋三軸角速度傳感器

• LSM303AGR，三軸角速度＋三軸磁場傳感器

• MP34DT04，MEMS麥克風傳感器

我們先從最簡單的LPS22HB開始，逐步介紹傳感器的使用和移植方法。而MP34DT04傳感器這次沒有使用到，它的接口也和其他傳感器不同，所以暫時先不看。


LPS22HB氣壓傳感器




硬件接口

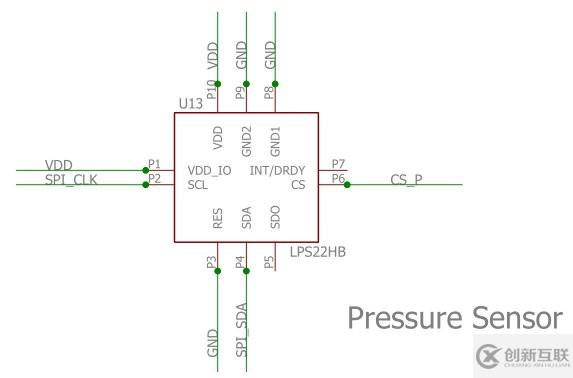

LPS22HB的原理圖如上，從上面我們可以看到，傳感器使用了SPI連接方式，但是只用了CS、SCL/SPC、SDA/SDI/SDO這幾個腳，SDO腳沒有使用，說明它沒有使用標準的SPI接口方式。此外，還可以看到INT信號也沒有連接，所以也就不能使用INT模式了。通常在INT模式下，可以預先設置一個門限參數，當傳感器的輸出超過這個門限時，就會自動產生一個INT信號，用來喚醒MCU，然后讀取并處理參數，這有助于簡化編程，降低系統功耗。

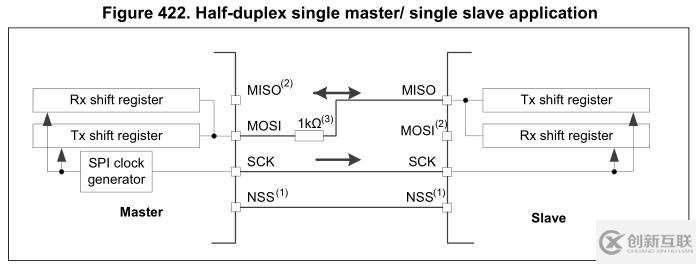

從傳感器的用戶手冊中可以看到，傳感器支持SPI/I2C兩種接口。這兩種接口方式是通過CS腳進行切換的，當CS為低電平時是SPI方式，CS是高電平時是I2C方式。SensorTile在硬件設計時，使用了半雙工的SPI接口（又叫3-wire模式），這個模式下主機只使用MOSI做數據線，而從機使用MISO。它的好處在于可以節約一個數據線，缺點就是犧牲了速度。




因為MicroPython目前不支持半雙工的SPI接口方式（硬件SPI和軟件SPI都不支持這個方式），因此要用SPI方式驅動傳感器就只能自己通過軟件模擬這種SPI方式，這不但增加了軟件的復雜性，同時速度也會比較慢，所以我采用了I2C接口方式。因為SPI_SDA（PB15）和SPI_CLK（PB13）引腳并不是硬件I2C接口，所以需要用軟件I2C方式。好在micropython底層已經支持軟件I2C，使用方法和硬件I2C一樣，速度也不慢。

這里先介紹一下軟件I2C。為了使用軟件I2C，我們需要使用到micropython的machine庫，而不能使用pyb庫。大家可能也注意到了，CC3200、ESP8266、STM32等分支在硬件底層函數接口上有很多不同，這給我們編程和程序移植帶來很多不便。從v1.8版開始，micropython開始增強了machine庫的功能，這樣有助于統一底層接口。軟件I2C的使用方法如下：


import machine
i2c = machine.I2C(-1, sda=machine.Pin('PB15'), scl=machine.Pin('PB13'))

其中-1就代表使用了軟件I2C，sda和scl就是使用的GPIO，可以使用任何GPIO，在SensorTile上就必須使用PB15和PB13。

直接這樣定義后，大家會發現I2C還是不能工作，這是因為在SensorTile內部沒有設置I2C的上拉電阻，這樣I2C總線的狀態無法確定，所以我們還需要使能GPIO內部的上拉電阻。注意這個步驟需要放在I2C初始化之后，因為在I2C初始化的時候，會重新設置GPIO狀態和參數。直接在I2C定義中的sda=machine.Pin('PB15', pull=Pin.PULL_UP)加入上拉電阻定義也是不能工作的，因為在設置I2C時會忽略這個參數。在I2C定義后，再加入下面的定義，I2C就可以正常工作了，如果這時使用i2c.scan()函數，就可以搜索到4個設備。


sda=machine.Pin('PB15', Pin.OPEN_DRAIN, pull=Pin.PULL_UP)
scl=machine.Pin('PB13', Pin.OPEN_DRAIN, pull=Pin.PULL_UP)

傳感器寄存器

ST公司為SensorTile kit提供了多個例程，例程中包含了傳感器的底層驅動函數。如果使用C++編程，可以使用這些驅動函數。而我們要使用micropython進行編程，所以無法直接使用ST的底層函數，需要自己對寄存器進行操作（其實ST的底層驅動函數也是對這些寄存器進行操作，只是它已經封裝好了，不用再看寄存器說明了）。為了使用LPS22HB，需要對傳感器的寄存器有初步的了解。

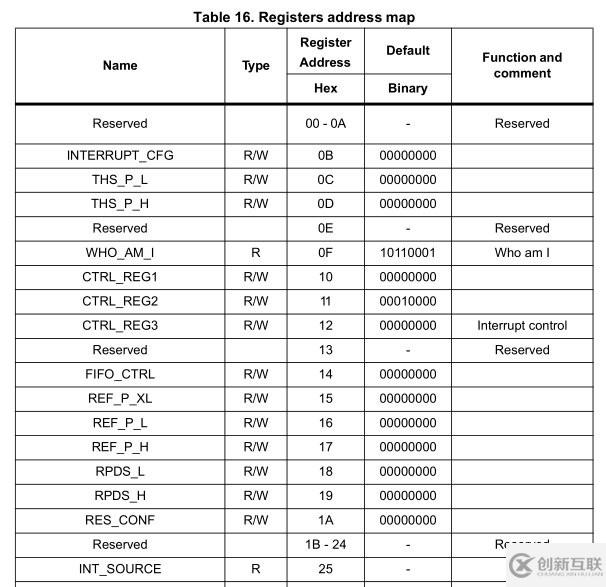

上圖是LPS22HB的寄存器列表，它的寄存器不是太多，除去保留的寄存器（Reserved）外，一共大約有二十幾個。每個寄存器都有一個地址，寄存器輸出是8位的，大部分寄存器可以讀寫（RW），少量寄存器是只讀的（R）。如果按照功能進行劃分，傳感器的寄存器大致可以分為下面幾類：

• 功能設置

• 傳感器狀態

• 參數輸出

功能設置寄存器可以設置傳感器的工作模式、參數輸出頻率、參數范圍、中斷等參數，只有設置了正確的參數后，傳感器才能工作。在上電/復位后，我們也需要先設置功能寄存器（初始化），否則傳感器是沒有輸出的，因為默認情況下傳感器是處于掉電模式（Power down）。

狀態寄存器通常是只讀的，可以通過它查詢傳感器當前的狀態或者某種標志位。特別在中斷工作模式下，需要通過狀態寄存器查詢發生的中斷。

參數輸出就是傳感器的輸出，如氣壓、溫度等參數。很多參數使用了雙字節甚至更多字節，需要讀取后在組合起來。
因為寄存器較多，所以我們只介紹主要使用到的傳感器，其他傳感器大家可以慢慢研究（寄存器說明請見LPS22HB數據手冊的第9節：Register description）。

• 設備識別寄存器：WHO_AM_I (0Fh)

可以用來識別芯片的型號。這個寄存器是只讀的，輸出是 0xB1，也就是十進制的177。

• 控制寄存器：CTRL_REG1 (10h)

這是最重要的一個寄存器，主要參數都在這里設置

7	6	5	4	3	2	1	0
0	ODR2	ODR1	ODR0	EN_LPFP	LPFP_CFG	BDU	SIM

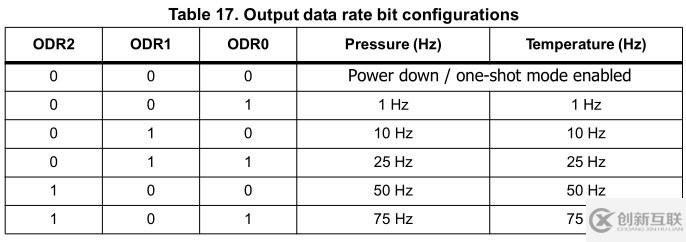

ODR代表采樣頻率，當ODR=0時，傳感器進入掉電模式，設置成其它參數時，傳感器就按照指定頻率開始采樣。


EN_LPFP代表使用內部低通濾波器，默認是關閉的。
LPFP_CFG是低通濾波器帶寬設置，它需要和EN_LPFP配合使用。
BDU是Block data update的縮小，它代表只有讀取輸出數據后才更新寄存器
SIM是選擇3線/4線SPI方式。

• 氣壓寄存器

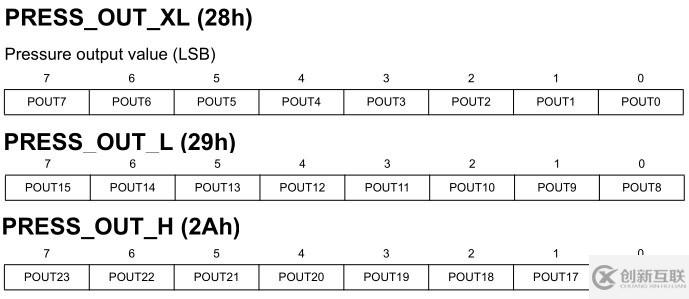

氣壓參數由三個寄存器組成，分別是PRESS_OUT_XL (28h)、PRESS_OUT_L (29h)、PRESS_OUT_H (2Ah)



氣壓的計算方法是

    氣壓 ＝ PRESS_OUT_H·PRESS_OUT_L·PRESS_OUT_XL / 4096

就是將三個寄存器的值組合起來，然后除以4096。如果精度要求不高，也可以只取PRESS_OUT_H和PRESS_OUT_L，然后除以16。氣壓傳感器的精度是±0.1hPa，所以保留一位小數就可以了。

如果希望通過氣壓計算高度，通常是用查表計算。不過因為氣壓容易受到溫度、濕度、風力等多個條件影響，通過氣壓計算絕對高度的誤差較大，所以通常是測量相對高度（高度變化）。

• 溫度寄存器

溫度參數由兩個寄存器組成：


溫度的計算方法是：

    溫度 ＝ TEMP_OUT_H·TEMP_OUT_L / 100

考慮到低于0°時是負數，所以需要將這個參數做為有符號數處理。溫度傳感器的精度是±1.5℃。

如果沒有特殊要求，使用上述幾個寄存器就可以實現基本的數據采集功能。如果希望進一步降低功耗、改變模式、使用中斷、使用FIFO、使用參考值等功能，還需要進一步研究其它寄存器才行。


LPS22HB 的 Micropython 程序移植

前面介紹了傳感器的接口、主要寄存器、參數計算等方面的內容，下面就介紹用MicroPython驅動LPS22HB的方法。

為了讓程序具有通用性，以及系統模塊化的要求，我們將為 LPS22HB 單獨建立一個 Module，這樣也方便其它程序使用。python語言中，一個module和C++的子程序差不多，里面可以包含多個對象，每個對象提供一系列函數或方法。但是python語言沒有C++那么復雜，也不是面向?qū)ο蟮恼Z言，使用起來簡單得多。

一個典型的mudule的結構如下，它由若干class組成，每個class下又由多個函數組成。其中比較特殊的是__init__()函數，它類似C++的構造函數初始化，在定義class變量后就會自動調用__init__()函數，默認需要進行初始化的內容都放在這個函數中。此外，class下的每個函數在定義時的默認第一個參數都是self，但是調用時并不需要使用它，self參數由python系統內部使用。更多關于python語法部分的內容，請大家參考python教程或者參考書，這里就不重復了。



對于LPS22HB傳感器，我們先定義一個基本的LPS22HB類：


class LPS22HB(object):
    def __init__(self):
        xxxx

    def func1():
        xxxx

    def func2():
        xxxx

然后再將初始化、其它功能函數逐步添加進去，最后就是一個完整的驅動了。

首先需要添加的就是初始化部分，在__init__()函數中，先添加GPIO部分，將CS的GPIO設置為輸出，并設置為高電平，這樣I2C才能正常工作：

        # set CS high
        CS_LPS22HB = Pin(LPS22HB_CS_PIN, Pin.OUT)
        CS_LPS22HB(1)
        CS_AG = Pin(LSM6DSM_CS_PIN, Pin.OUT)
        CS_AG(1)
        CS_A = Pin(LSM303AGR_CS_A_PIN, Pin.OUT)
        CS_A(1)
        CS_M = Pin(LSM303AGR_CS_M_PIN, Pin.OUT)
        CS_M(1)

然后再添加I2C初始化部分的代碼：

        # soft I2C
        self.i2c = machine.I2C(-1, sda=machine.Pin('PB15'), scl=machine.Pin('PB13'))
        # set open drain and pull up
        sda=machine.Pin('PB15', Pin.OPEN_DRAIN, pull=Pin.PULL_UP)
        scl=machine.Pin('PB13', Pin.OPEN_DRAIN, pull=Pin.PULL_UP)

再設置LPS22HB的CTRL1_REG寄存器，讓LPS22HB默認處于工作模式:

        # start LPS22HB
        self.setreg(0x18, LPS22HB_CTRL_REG1, LPS22HB_ADDRESS)
        self.temp0 = 0
        self.press = 0
        self.LPS22HB_ON = True

self.temp0、self.press、self.LPS22HB_ON是內部變量，用于后面的參數計算和狀態設置。它們不是必須的，這里定義它們主要是為了方便同一模塊下其它函數調用。

初始化部分完成后，就是添加其它功能函數了。大家可以發現在上面的初始化部分我們使用了一個設置寄存器的函數，因為設置和讀取寄存器是一個通用性的操作，所以我們將寄存器的操作也設置成函數，這樣也方便將底層和應用層分離。為了方便讀取參數，我們還設置了一個讀取兩個相鄰寄存器的函數get2reg，這個函數沒有使用傳感器自動遞增寄存器地址的功能，是因為在傳感器的BUD模式下，地址自動遞增的功能是無效的，為了讓程序有更好的兼容性，所以稍微犧牲了一點性能。

    def setreg(self, dat, reg, addr):
        buf = bytearray(2)
        buf[0] = reg
        buf[1] = dat
        self.i2c.writeto(addr, buf)

    def getreg(self, reg, addr):
        buf = bytearray(1)
        buf[0] = reg
        self.i2c.writeto(addr, buf)
        t = self.i2c.readfrom(addr, 1)
        return t[0]

    def get2reg(self, reg, addr):
        l = self.getreg(reg, addr)
        h = self.getreg(reg+1, addr)
        return l+h*256

為了增加程序的可讀性和可維護下，我們將寄存器的名稱定義為常量，并且將它放在class的前面，這類似于C語言中的#define。寄存器名稱前面還加上LPS22HB前綴，這樣可以在一個Module中存在多個芯片定義時防止和其它芯片的定義相沖突。

# LPS22HB register
LPS22HB_INTERRUPT_CFG= const(0x0B)
LPS22HB_THS_P_L      = const(0x0C)
LPS22HB_THS_P_H      = const(0x0D)
LPS22HB_WHO_AM_I     = const(0x0F)
LPS22HB_CTRL_REG1    = const(0x10)
LPS22HB_CTRL_REG2    = const(0x11)
LPS22HB_CTRL_REG3    = const(0x12)
LPS22HB_FIFO_CTRL    = const(0x14)
LPS22HB_REF_P_XL     = const(0x15)
LPS22HB_REF_P_L      = const(0x16)
LPS22HB_REF_P_H      = const(0x17)
LPS22HB_RPDS_L       = const(0x18)
LPS22HB_RPDS_H       = const(0x19)
LPS22HB_RES_CONF     = const(0x1A)
LPS22HB_INT_SOURCE   = const(0x25)
LPS22HB_FIFO_STATUS  = const(0x26)
LPS22HB_STATUS       = const(0x27)
LPS22HB_PRESS_OUT_XL = const(0x28)
LPS22HB_PRESS_OUT_L  = const(0x29)
LPS22HB_PRESS_OUT_H  = const(0x2A)
LPS22HB_TEMP_OUT_L   = const(0x2B)
LPS22HB_TEMP_OUT_H   = const(0x2C)
LPS22HB_LPFP_RES     = const(0x33)

前面的寄存器操作、初始化等可以看成是準備工作，準備工作完成了，就是具體傳感器的操作了。我們使用傳感器最重要的目的就是需要獲得傳感器的參數，因此再定義兩個函數，一個用于獲取氣壓，一個獲取溫度。

    def LPS22HB_temp(self):
        self.temp0 = self.get2reg(LPS22HB_TEMP_OUT_L, LPS22HB_ADDRESS)
        if(self.temp0 > 0x7FFF):
            self.temp0 -= 65536
        return self.temp0/100

    def LPS22HB_press(self):
        self.press = self.getreg(LPS22HB_PRESS_OUT_XL, LPS22HB_ADDRESS)
        self.press += self.get2reg(LPS22HB_PRESS_OUT_L, LPS22HB_ADDRESS) * 256
        return self.press/4096

氣壓函數是先讀取三個寄存器的參數，然后將結果除以4096，這就是按照前面介紹的計算方法進行換算的。而溫度函數稍微麻煩一點，因為存在負數的問題。在python語言中不像C語言那樣可以自動進行類型轉換，寄存器的參數不能直接轉換為負數，所以需要自己判斷和轉換。因為這里是一個雙字節的數據，最高位就是符號位，因此如果數據大于0x7FFF或者最高位是1，那么就認為它是負數。

另外在一些情況下，需要同時讀取溫度和氣壓兩個數據，所以我們可以將兩個參數放到一個函數中，通過一個列表返回。這里可以直接將前面兩個函數放在return的列表中。

    def LPS22HB(self):
        return [self.LPS22HB_temp(), self.LPS22HB_press()]

最后，為了降低功耗，還需要讓傳感器可以進入掉電模式，因此我們還需要增加兩個功耗管理函數：

    def LPS22HB_poweron(self):
        t = self.getreg(LPS22HB_CTRL_REG1, LPS22HB_ADDRESS) & 0x0F
        self.setreg(t|0x10, LPS22HB_CTRL_REG1, LPS22HB_ADDRESS)
        self.LPS22HB_ON = True

    def LPS22HB_poweroff(self):
        t = self.getreg(LPS22HB_CTRL_REG1, LPS22HB_ADDRESS) & 0x0F
        self.setreg(t, LPS22HB_CTRL_REG1, LPS22HB_ADDRESS)
        self.LPS22HB_ON = False

在掉電模式下（Power down），傳感器的最低功耗是1uA。其實LPS22HB的功耗也不高，在ODR和LC_EN都是1時也只有3uA。

完成上面的工作后，我們就實現了一個最基本的LPS22HB驅動。我們可以把它保存到一個LPS22HB.py文件中，然后用下面的方法使用它：

>>> from LPS22HB import LPS22HB
>>> lp=LPS22HB()
>>> lp.LPS22HB_temp()
16.17
>>> lp.LPS22HB_press()
1025.827
>>> lp.LPS22HB()
[16.14, 1025.839]


如果用dir(LPS22HB)，可以查看全部的函數

>>> dir(LPS22HB)
['__qualname__', 'LPS22HB_poweron', '__module__', 'LPS22HB_press', 'LPS22HB_temp', 'LPS22HB', 'getreg', 'setreg', 'get2reg', 'LPS22HB_poweroff', '__init__']
