端口多路復用（PAT）

設置方式：

創新互聯公司提供成都網站建設、成都網站制作、網頁設計，成都品牌網站建設，1元廣告等致力于企業網站建設與公司網站制作，10多年的網站開發和建站經驗,助力企業信息化建設，成功案例突破成百上千,是您實現網站建設的好選擇.

方法一：建立地址池（單一地址）作為對外全局地址

方法二：不建立地址池（設置端口作為對外地址）

方法一：

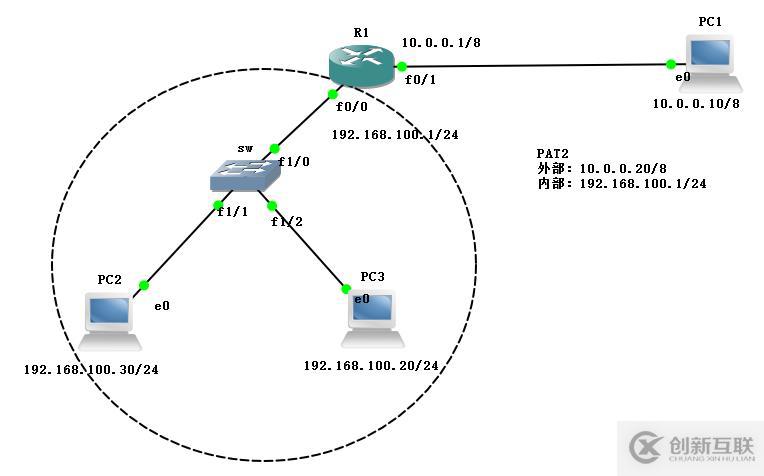

拓?fù)鋱D如下：

實驗步驟：

1、設定三臺PC機的地址

PC1

PC1>
PC1> ip 192.168.100.30 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.30 255.255.255.0 gateway 192.168.100.1

PC1>

PC2

PC2>
PC2> ip 192.168.100.20 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.20 255.255.255.0 gateway 192.168.100.1

PC2>

PC3

PC3>
PC3> ip 10.0.0.10 10.0.0.1
Checking for duplicate address...
PC1 : 10.0.0.10 255.255.255.0 gateway 10.0.0.1

PC3>

2、設定二層交換機sw

sw#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
sw(config)#no ip routing                      //關閉路由功能，使三層交換鏡像變?yōu)槎咏粨Q機
sw(config)#

3、設定路由R1

R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int f 0/0
R1(config-if)#ip add 192.168.100.1 255.255.255.0        //僅設定IP地址與子網掩碼
R1(config-if)#no shut
*Mar  1 00:06:33.063: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up
*Mar  1 00:06:34.063: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R1(config-if)#int f 0/1
R1(config-if)#ip add 10.0.0.1 255.0.0.0                //僅設定IP地址與子網掩碼
R1(config-if)#no shut
R1(config-if)#ex
*Mar  1 00:06:48.191: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up
*Mar  1 00:06:49.191: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
R1(config)#

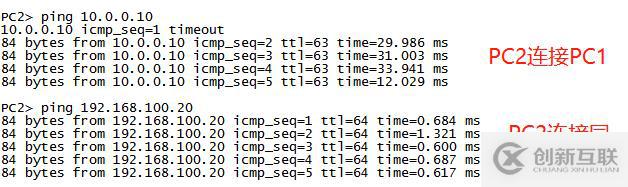

注意：此時理論上是已經可以做到全網互通的，具體見下圖。如果無法連接請自行檢查命令。

為滿足實驗要求，下面將正式進行PAT（端口多路復用）的設置。

4、在路由R1上進行PAT設置

R1(config)#access-list 1 permit 192.168.100.0 0.0.0.255               //建立標準ACL
R1(config)#ip nat pool kgc 10.0.0.20 10.0.0.20 netmask 255.0.0.0      //建立地址池
*Mar  1 00:08:29.815: %LINEPROTO-5-UPDOWN: Line protocol on Interface NVI0, changed state to up
R1(config)#ip nat inside source list 1 pool kgc                 //建立PAT

R1(config)#int f 0/1
R1(config-if)#ip nat inside                            //在內部啟用PAT
R1(config-if)#int f 0/0
R1(config-if)#ip nat outside                          //在外部啟用PAT
R1(config-if)#end
R1#
*Mar  1 00:10:27.007: %SYS-5-CONFIG_I: Configured from console by console
R1#

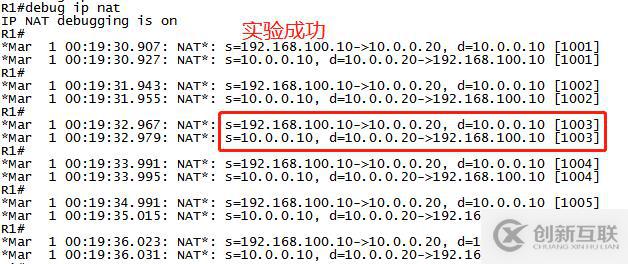

驗證結果

實驗成功，外網能訪問的IP地址以更改為公網IP。

方法二：

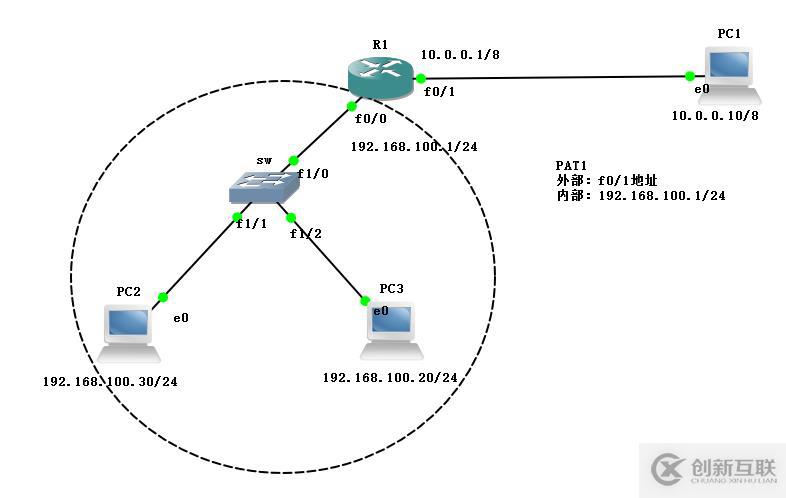

拓?fù)鋱D如下：

實驗步驟

前面所有對PC1、PC2、PC3、sw以及R1的設置均與方法一相同，不再過多贅述。這里只對PAT的設置與啟用進行說明

設置PAT

R1(config)#access-list 1 permit 192.168.100.0 0.0.0.255           //建立標準ACL
R1(config)#ip nat inside source list 1 interface f0/1 overload      //不進行地址池的設置，將外部端口f0/1的IP作為對外全局地址

R1(config)#
R1(config)#int f 0/0
R1(config-if)#ip nat inside                     //啟用內部PAT
R1(config-if)#int f 0/1
R1(config-if)#ip nat outside                    //啟用外部PAT
R1(config-if)#end
R1#

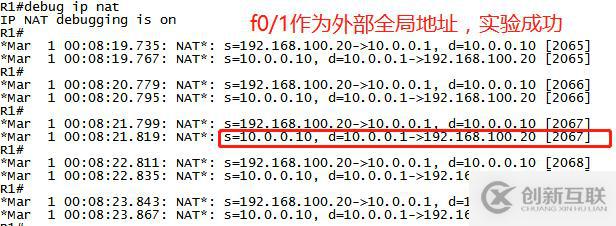

實驗結果
