1、連線

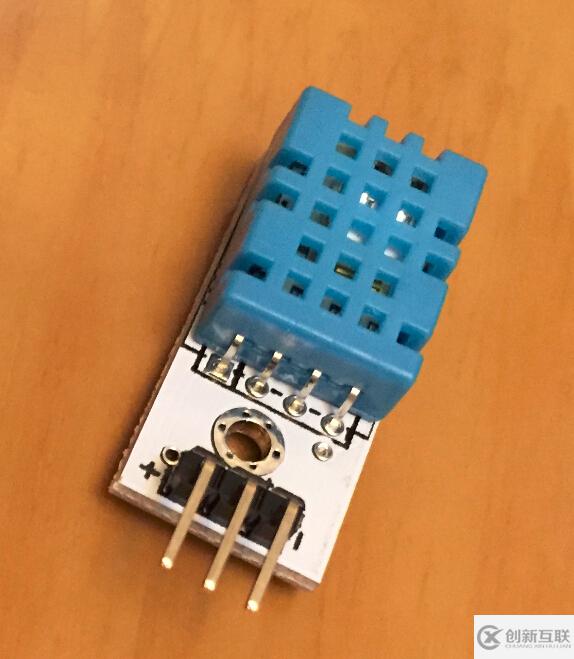

我買的這個DHT11比較郁悶，三根管腳，沒有注明哪個是VCC，哪個是GND，網上搜了一堆，為毛別的傳感器都標注清楚了，我的只標注了個正負號，后來跟某寶老板咨詢了下，確定是+是VCC，-是GND，中間的是Data（或許是因?yàn)槲沂请娦艑I(yè)的小白，不懂這些行話）

    1–>3.3v 接左邊第1個GPIO針腳
    2–>GPIO 數據接口，可隨意連接1個GPIO針腳（第7個針腳對應的是GPIO Pin #4，和下面的代碼對應）
    3–>GND 接地（第6個針腳或其他GND）

2、安裝gpio驅動（姑且叫驅動吧，原理還不清楚）

sudo apt-get install wiringpi

3、運行例子（C代碼）

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#define MAX_TIME 100
#define DHT11PIN 7 //讀取數據引腳
#define ATTEMPTS 5                 //retry 5 times when no response
int dht11_val[5]={0,0,0,0,0};

int dht11_read_val(){
    uint8_t lststate=HIGH;         //last state
    uint8_t counter=0;
    uint8_t j=0,i;
    for(i=0;i<5;i++)
        dht11_val[i]=0;
    //host send start signal
    pinMode(DHT11PIN,OUTPUT);      //set pin to output
    digitalWrite(DHT11PIN,LOW);    //set to low at least 18ms
    delay(18);
    digitalWrite(DHT11PIN,HIGH);   //set to high 20-40us
    delayMicroseconds(30);

    //start recieve dht response
    pinMode(DHT11PIN,INPUT);       //set pin to input
    for(i=0;i<MAX_TIME;i++)
    {
        counter=0;
        while(digitalRead(DHT11PIN)==lststate){     //read pin state to see if dht responsed. if dht always high for 255 + 1 times, break this while circle
            counter++;
            delayMicroseconds(1);
            if(counter==255)
                break;
        }
        lststate=digitalRead(DHT11PIN);             //read current state and store as last state.
        if(counter==255)                            //if dht always high for 255 + 1 times, break this for circle
            break;
        // top 3 transistions are ignored, maybe aim to wait for dht finish response signal
        if((i>=4)&&(i%2==0)){
            dht11_val[j/8]<<=1;                     //write 1 bit to 0 by moving left (auto add 0)
            if(counter>16)                          //long mean 1
                dht11_val[j/8]|=1;                  //write 1 bit to 1
            j++;
        }
    }
    // verify checksum and print the verified data
    if((j>=40)&&(dht11_val[4]==((dht11_val[0]+dht11_val[1]+dht11_val[2]+dht11_val[3])& 0xFF))){
        float f, h;
          h = dht11_val[0] + dht11_val[1];
          f = dht11_val[2] + dht11_val[3];
          printf("Temp =  %.1f *C, Hum = %.1f \%\n", f, h);
        return 1;
    }
    else
        return 0;
}

int main(void){
    int attempts=ATTEMPTS;
    if(wiringPiSetup()==-1)
        exit(1);
    while(attempts){                        //you have 5 times to retry
        int success = dht11_read_val();     //get result including printing out
        if (success) {                      //if get result, quit program; if not, retry 5 times then quit
            break;
        }
        attempts--;
        delay(2500);
    }
    return 0;
}

注意第48,49行，針對DHT11模塊的度出來的就是溫濕度值，不需要轉換，網上其他人給的代碼還轉換了下，不清楚原因。

編譯：

gcc testDHT11.c -o test -lwiringPi

運行

sudo ./test

注意，要使用root權限才能正常運行。
