網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡-創新互聯

理論學習

天峨ssl適用于網站、小程序/APP、API接口等需要進行數據傳輸應用場景，ssl證書未來市場廣闊！成為創新互聯的ssl證書銷售渠道，可以享受市場價格4-6折優惠！如果有意向歡迎電話聯系或者加微信：18982081108（備注：SSL證書合作）期待與您的合作！

問題1：簡述以太網發展史？

1. 使用同軸電纜組建以太網

2. 使用HUB組建以太網

3. 使用交換機組建的以太網

4. 使用路由器交換機配合組建局域網

5. 使用單臂路由技術組建局域網

6. 使用路由器交換機組建局域網

問題2：VLAN的概念及意義？

VLAN 概念：虛擬局域網是通過劃分邏輯信道減小廣播域，隔離物理網絡的一種交換機技術

VLAN 意義：減小網絡廣播域提升網絡通信效率；邏輯隔離增加網絡訪問的安全性；增加組網的靈活性

問題3：VLAN的類型有哪些？

靜態VLAN 和動態VLAN

靜態VLAN 是基于接口的VLAN

動態VLAN分四種：基于接口VLAN；基于MAC地址的VLAN；基于協議的VLAN；基于IP子網的VLAN；VLAN 幀的傳輸過程

問題4：訪問鏈路和中繼鏈路的區別是什么？

訪問鏈路：用于各VLAN成員接入，相應的接口稱之為訪問鏈路接口，接入的成員僅可以和同一VLAN內的其他成員通信，訪問鏈路常用于直接連接計算機

中繼鏈路：用于擴展VLAN的通信，相應的接口稱之為中繼鏈路接口，中繼鏈路常用于交換機之間的中繼鏈路接口連接，在建立中繼鏈路接口之后，兩端的交換機之間同一VLAN的成員可以互相通信，所以中繼鏈路常用于擴展VLAN的實現，中繼鏈路采用的協議有ISL和802.1Q。

問題5：本地VLAN和擴展VLAN的區別？

1. 如不跨交換機實現VLAN中繼，所有的VLAN配置僅在本地交換機起作用，這種VLAN配置方式稱為本地VLAN

VLAN 間邏輯間隔，除非采用VLAN間路由技術，否則各VLAN 不可通信；本地同一VLAN內主機可通信，在接口接收到以太網幀時打上VLAN標簽，傳輸?shù)侥康慕涌诤髮⑷コ齎LAN標簽；接入的連路僅適用訪問鏈路access，而無需中繼鏈路trunk，VLAN信息僅在本地起作用；

2. 通過VLAN中繼技術跨交換機實現同一VLAN內主機通信的技術稱之為擴展VLAN

可實現不同交換機的同一VALN內主機通信，但VLAN間邏輯間隔；兩端交換機都是cisco設備可使用ISL協議實現VALN中繼，否則使用802.1Q實現VALN中繼；各交換機上的VLAN劃分可以再各交換機上手工配置完成，也可以通過VTP協議自動實現

工作任務描述

位于同一樓層的A、B兩公司分別有若干臺計算機，這些計算機都直接連接在該樓層的同一臺交換機上，由于這兩個公司是獨立的公司，處于信息安全保護的考慮，不希望雙方的計算機之間進行通信，考慮該如何實現設備的配置。

工作任務實施

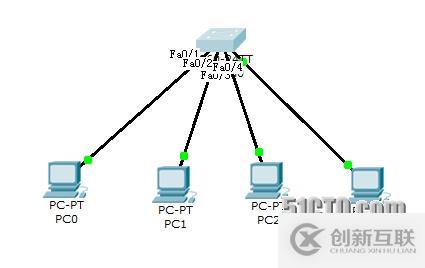

按基本任務要求進行網絡拓?fù)浣Y(jié)構設計（粘貼PT的拓?fù)鋱D）

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

交換機的基本配置（本地VLAN配置）

（1） 配置交換機的VLAN信息

Switch>en

Switch#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 2

Switch(config-vlan)#name Acompany

Switch(config-vlan)#exi

Switch(config)#vlan 3

Switch(config-vlan)#name Bcompany

Switch(config-vlan)#exi

Switch(config)#in

Switch(config)#interface f0/1

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access vlan 2

Switch(config-if)#in f0/2

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport m

Switch(config-if)#switchport mode a

Switch(config-if)#switchport mode access

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access vlan 3

Switch(config-if)#in

Switch(config-if)#in f0/3

Switch(config-if)#sw

Switch(config-if)#switchport m

Switch(config-if)#switchport mode a

Switch(config-if)#switchport mode access

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access vlan 2

Switch(config-if)#in f0/4

Switch(config-if)#sw

Switch(config-if)#switchport m

Switch(config-if)#switchport mode a

Switch(config-if)#switchport mode access

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access vlan 3

Switch(config-if)#

（2） Ping測試及查看VLAN信息

測試：

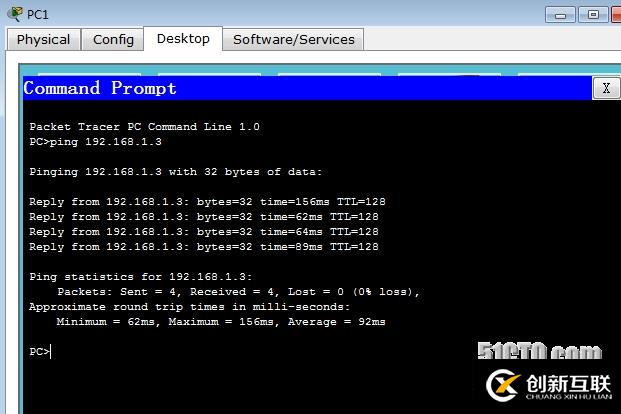

Pc1可以ping通pc3，不可以ping通pc2

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

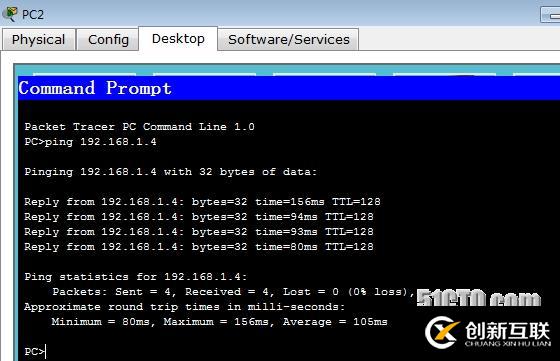

Pc2可以ping通pc4不可以ping通pc3

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

查看VLAN信息：

Switch#show vlan

VLAN Name                             Status    Ports

---- -------------------------------- --------- -------------------------------

1    default                          active    Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12

                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16

                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20

                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24

                                                Gig1/1, Gig1/2

2    Acompany                         active    Fa0/1, Fa0/3

3    Bcompany                         active    Fa0/2, Fa0/4

1002 fddi-default                     act/unsup

1003 token-ring-default               act/unsup

1004 fddinet-default                  act/unsup

1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2

---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

1    enet  100001     1500  -      -      -        -    -        0      0

2    enet  100002     1500  -      -      -        -    -        0      0

3    enet  100003     1500  -      -      -        -    -        0      0

1002 fddi  101002     1500  -      -      -        -    -        0      0

1003 tr    101003     1500  -      -      -        -    -        0      0

1004 fdnet 101004     1500  -      -      -        ieee -        0      0

1005 trnet 101005     1500  -      -      -        ibm  -        0      0

Remote SPAN VLANs

------------------------------------------------------------------------------

Primary Secondary Type              Ports

------- --------- ----------------- ------------------------------------------

Switch#

工作擴展

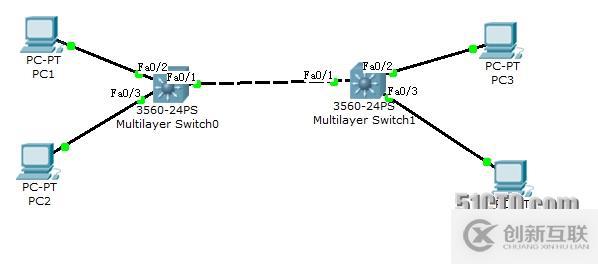

上述任務隨著兩個公司的場地變遷而發生了變化，現在A公司的PC1和B公司的PC2連接在同一臺交換機上，而A公司的PC3和B公司的PC4連接在另一臺交換機上，如果仍然需要實現公司內部計算機可以通信，兩公司之間不能通信，該如何進行設置？（擴展VLAN配置）

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

配置PC1和PC3在同一VLAN，PC2和PC4在同一VLAN

SW1:

Switch>

Switch>EN

Switch#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#hos

Switch(config)#hostname swich2

swich2(config)#vlan 2

swich2(config-vlan)#exi

swich2(config)#vlan 3

swich2(config-vlan)#exi

swich2(config)#in

swich2(config)#interface f0/1

swich2(config-if)#sw

swich2(config-if)#switchport t

swich2(config-if)#switchport trunk en

swich2(config-if)#switchport trunk encapsulation doq

swich2(config-if)#switchport trunk encapsulation dot

swich2(config-if)#switchport trunk encapsulation dot1q

swich2(config-if)#sw

swich2(config-if)#switchport m

swich2(config-if)#switchport mode t

swich2(config-if)#switchport mode trunk

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

swich2(config-if)#in

swich2(config-if)#in f0/2

swich2(config-if)#sw

swich2(config-if)#switchport m

swich2(config-if)#switchport mode a

swich2(config-if)#switchport mode access

swich2(config-if)#sw

swich2(config-if)#switchport a

swich2(config-if)#switchport access vlan 2

swich2(config-if)#in

swich2(config-if)#in f0/3

swich2(config-if)#sw

swich2(config-if)#switchport m

swich2(config-if)#switchport mode a

swich2(config-if)#switchport mode access

swich2(config-if)#s

swich2(config-if)#sw

swich2(config-if)#switchport a

swich2(config-if)#switchport access vlan 3

swich2(config-if)#exi

swich2(config)#

SW2：

Switch>EN

Switch#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#h

Switch(config)#hostname sw

Switch(config)#hostname switch3

switch3(config)#vlan 2

switch3(config-vlan)#exi

switch3(config)#vlan 3

switch3(config-vlan)#exi

switch3(config)#in

switch3(config)#interface f0/1

switch3(config-if)#sw

switch3(config-if)#switchport m

switch3(config-if)#switchport

switch3(config-if)#switchport

switch3(config-if)#switchport trunk en

switch3(config-if)#switchport trunk encapsulation do

switch3(config-if)#switchport trunk encapsulation dot1q

switch3(config-if)#sw

switch3(config-if)#switchport m

switch3(config-if)#switchport mode t

switch3(config-if)#switchport mode trunk

switch3(config-if)#in

switch3(config-if)#in f0/2

switch3(config-if)#sw

switch3(config-if)#switchport M

switch3(config-if)#switchport Mode a

switch3(config-if)#switchport Mode access

switch3(config-if)#sw

switch3(config-if)#switchport a

switch3(config-if)#switchport access vlan 2

switch3(config-if)#exi

switch3(config)#in

switch3(config)#interface f0/3

switch3(config-if)#sw

switch3(config-if)#switchport m

switch3(config-if)#switchport mode a

switch3(config-if)#switchport mode access

switch3(config-if)#sw

switch3(config-if)#switchport a

switch3(config-if)#switchport access vlan 3

switch3(config-if)#

檢查交換機1的trunk接口：

swich2#show interfaces trunk

Port        Mode         Encapsulation  Status        Native vlan

Fa0/1       on           802.1q         trunking      1

Port        Vlans allowed on trunk

Fa0/1       1-1005

Port        Vlans allowed and active in management domain

Fa0/1       1,2,3

Port        Vlans in spanning tree forwarding state and not pruned

Fa0/1       1,2,3

swich2#

兩兩測試，pc1和PC3可以PING通，PC2和PC4可以PING 通

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

網絡設備配置與管理----通過VLAN劃分隔離各公司的網絡

思考問題：

問題1：本征VLAN有什么作用？

 本征vlan通過trunk鏈路傳輸各種vlan數據，僅對于trunk接口有效
