                -------謝謝您的參考，如有疑問，歡迎交流

---

目錄

• 需求
• 環境
• logstash配置
• kibana配置

---

需求

使用Geoip解析nginx用戶IP地理位置,然后通過kibana的"coordinates map"實現映射用戶地理位置可視化

環境

這里主要展示logstash filter plugin和kibana的配置,之前的配置請參考:ELK7.4-快速入門實現數據收集

web             172.16.100.251      nignx/filebeat/logstash
elasticsearch   172.16.100.252      elasticsearch/kibana

Web配置

1. 添加pipelines配置

   vim /etc/logstash/conf.d/nginx.conf

   input {
      beats {
          port => 5044
      }
   }

   filter {
      if "nginx_access" in [tags] {
          grok {
              match => { "message" => "%{NUMBER:request_time}\|%{IPORHOST:access_domain}\|%{IPORHOST:remote_addr}\|%{USERNAME:remote_user}\|\[%{HTTPDATE:time_local}\]\|%{NOTSPACE:request_method} %{NOTSPACE:request} (?:HTTP/%{NUMBER:http_version})\|%{NUMBER:status}\|%{NUMBER:upstream_status}\|%{NUMBER:upstream_response_time}\|%{NOTSPACE:upstream_addr}\|%{NUMBER:body_bytes_sent}\|%{NOTSPACE:request_body}\|%{NOTSPACE:http_referer}\|%{GREEDYDATA:http_user_agent}\|%{NOTSPACE:http_x_forwarded_path}\|%{NOTSPACE:upstream_cache_status}" }
          }

          geoip {
              source => "remote_addr"
              target => "geoip" # 要發送的字段,默認為此
              add_field => ["[geoip][coordinates]","%{[geoip][longitude]}"] # 獲取經度
              add_field => ["[geoip][coordinates]","%{[geoip][latitude]}"] # 獲取緯度
          }

          mutate {
              convert => ["[geoip][coordinates]","float"] # 修改經緯度為浮點數
          }
      }
   }

   output {
      if "nginx_access" in [tags] {
          elasticsearch {
              hosts => ["172.16.100.252:9200"]
              index => "logstash-nginx_access-%{+YYYY.MM.dd}" # 使用以logstash索引可以免除手動指定geoip為geo_point類型.
          }
      }
   }


elasticsearch配置

1. kibana配置

   默認情況下kibana使用"Elastic Maps Service"顯示地圖模塊,要使用其他服務提供商的模塊可以通過修改"map.tilemap.url"實現,下面是修改為高德地圖
   # map.tilemap.url: 'http://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=7&x={x}&y={y}&z={z}'

   7.4版本的kibana對中文兼容性更好,個人建議使用Kibana默認的"Elastic Maps Service"顯示地圖模塊,可以修改kibana的語言從而顯示中文:
   # i18n.locale: "zh-CN"

2. kibana Web配置

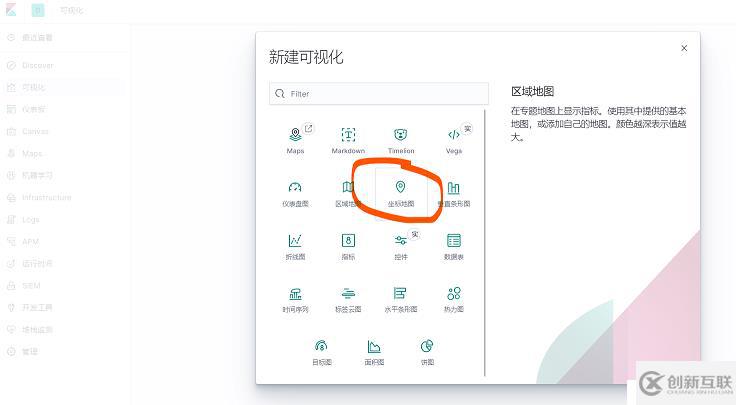

   新建可視化 -> 坐標地圖 -> 選擇logstash索引

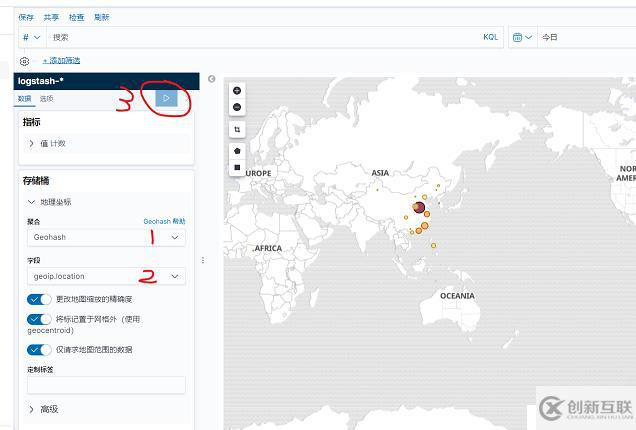

   根據下圖進行配置然后保存即可
