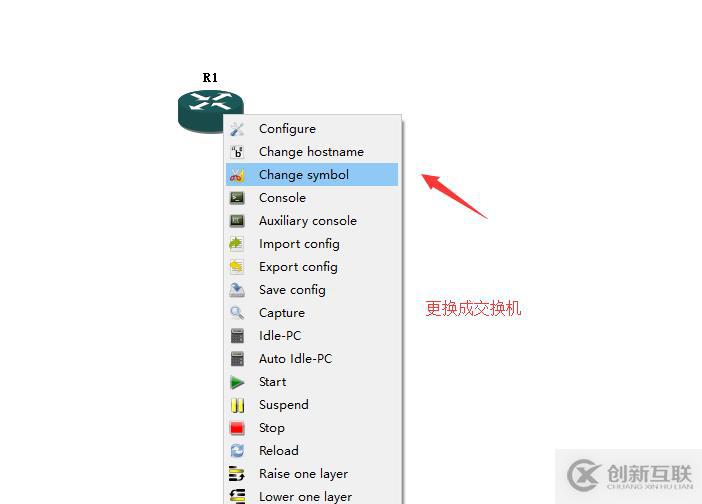

  話不多說開始試驗，GNS3上面的交換機設置跟之前VPCS虛擬PC的試驗一樣，主要是吧VPCS換成了VMware上面的Windows系統的虛擬機。

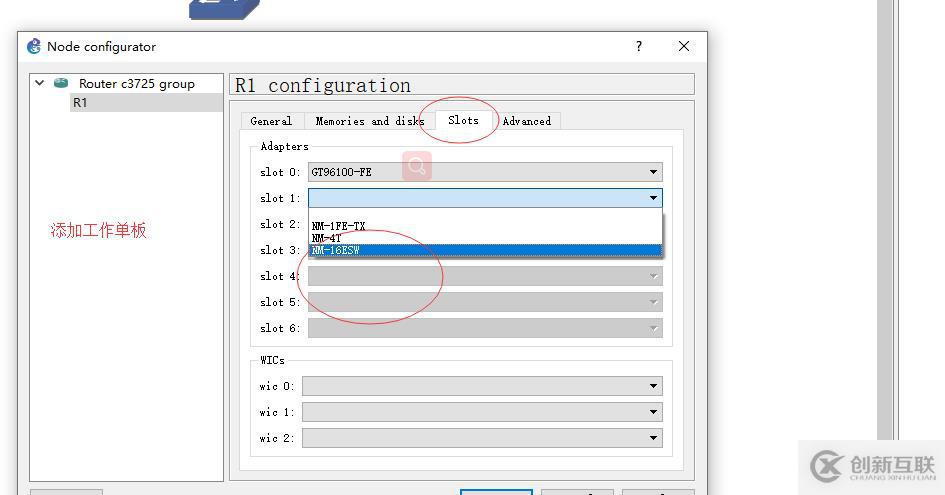

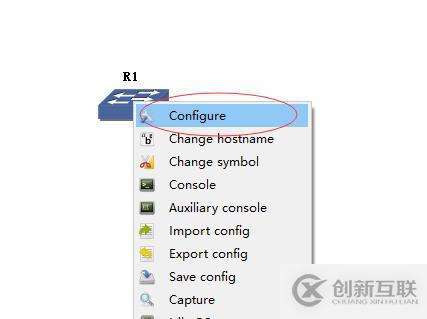

 按照步驟添加接口設備。

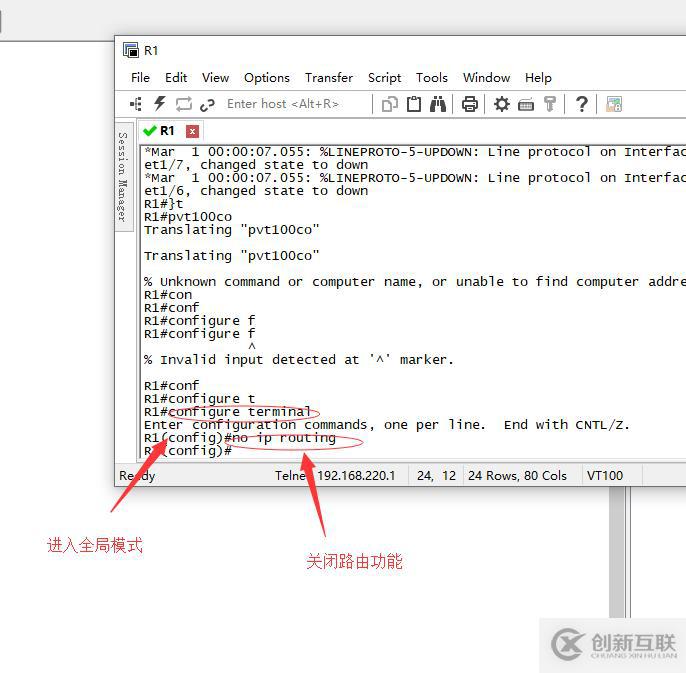

 利用命令config terminal（進入全局模式）跟no ip routing（關閉路由功能），然后交換機設置就完成了。

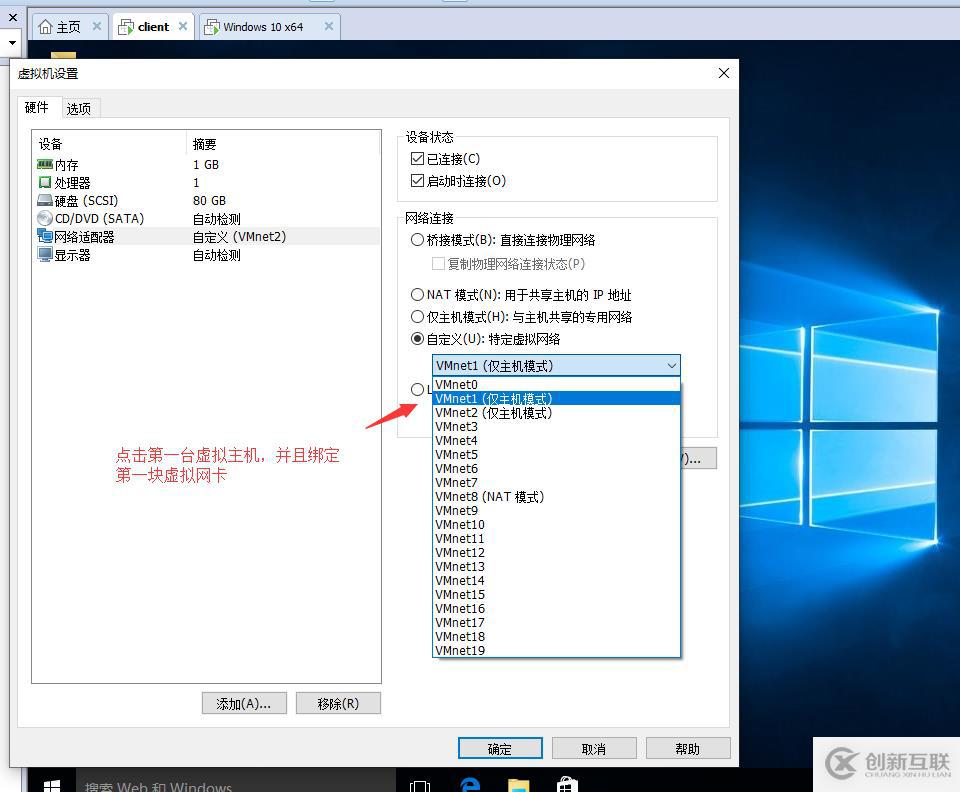

 下面進入VM虛擬機的設置，點擊第一臺Windows虛擬機綁定第一塊網卡。

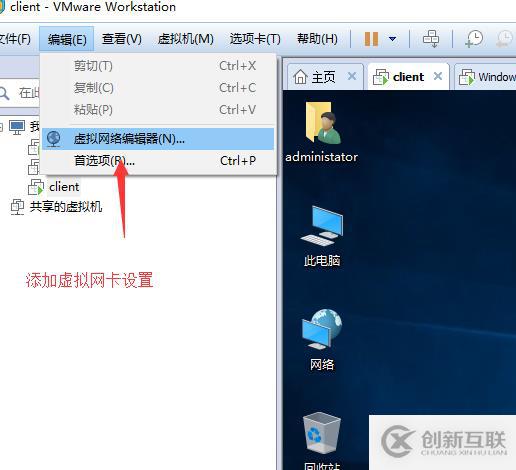

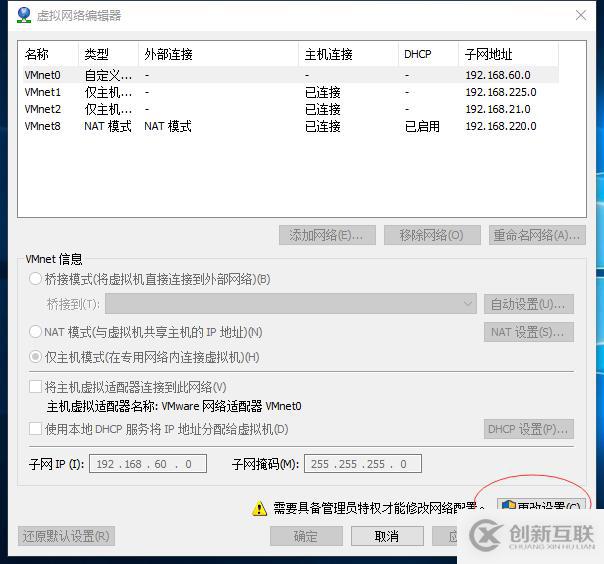

 如果網卡不夠的情況下，點擊虛擬機的編輯下面的虛擬網絡編輯器進行添加。進入虛擬網絡編輯器界面，點擊更改設置然后點擊添加網絡，添加第二塊網卡。

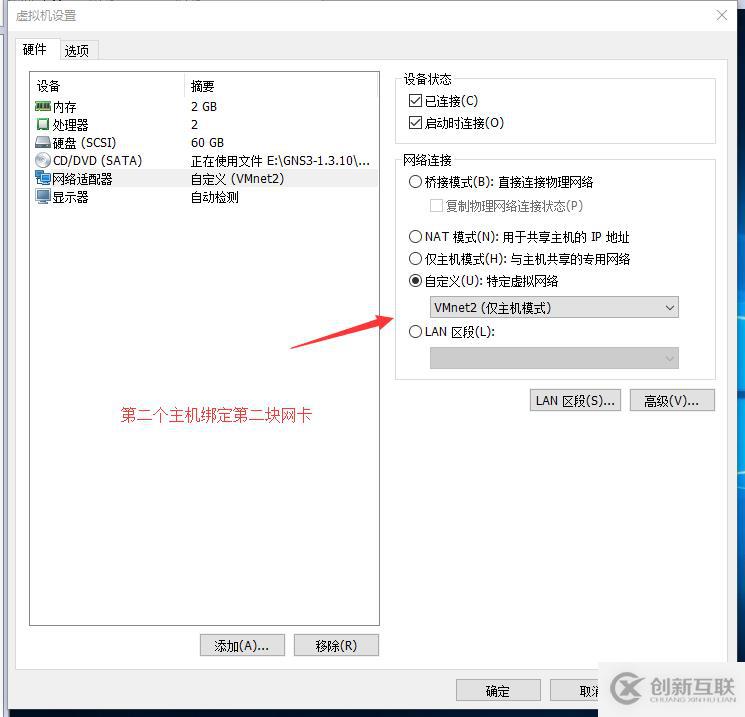

 然后讓我們的第二臺Windows虛擬機綁定第二塊網卡，并且給這兩臺Windows虛擬機配置同一網段的IP地址。

】

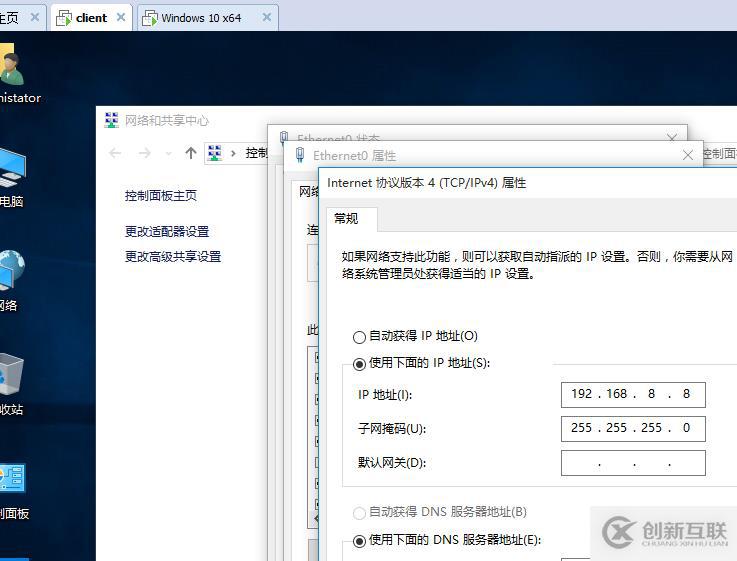

 我給第一臺配置的是IP192.168.8.8 子網掩碼255.255.255.0。

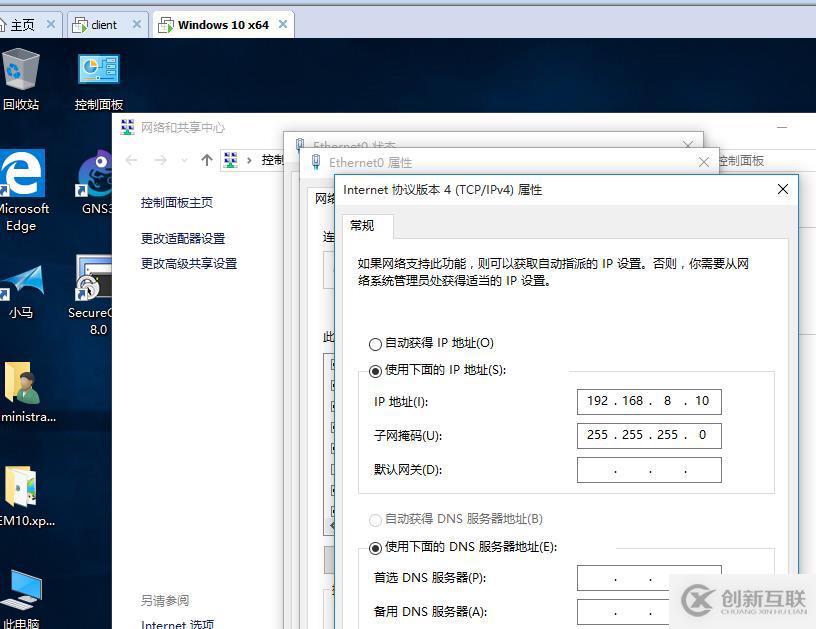

  然后我給第二臺Windows虛擬機配置的是192.168.8.10 子網掩碼255.255.255.0，接下來在GNS3軟件上讓他們兩個跟交換機相連。

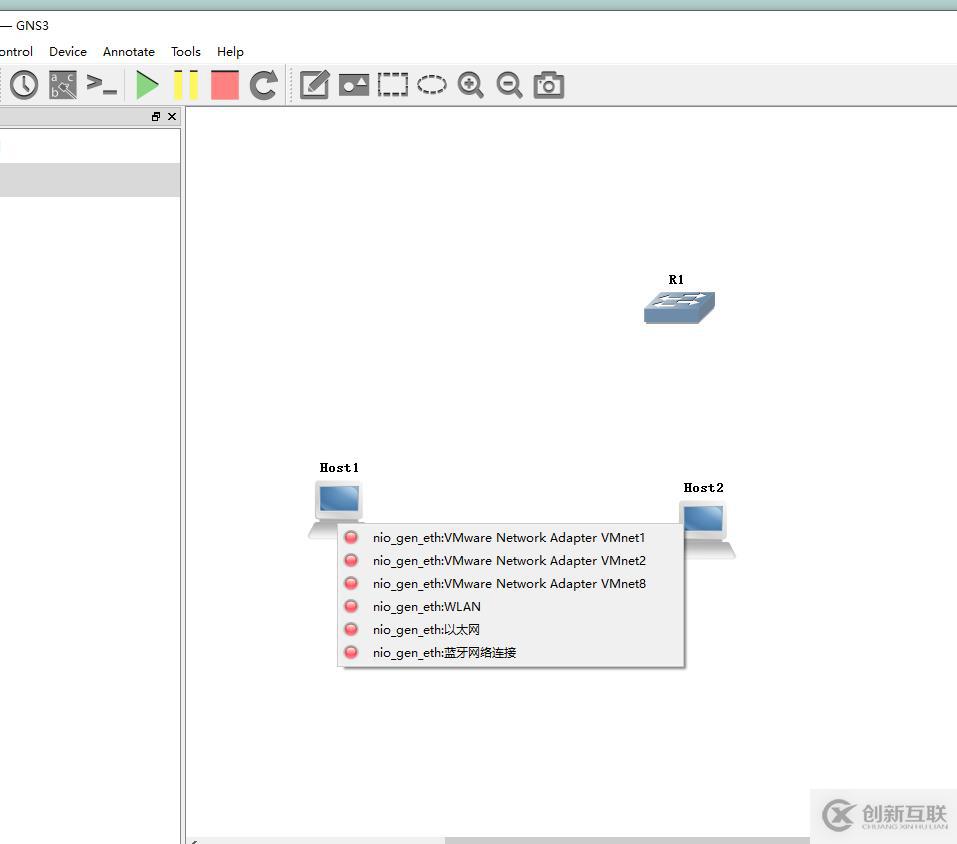

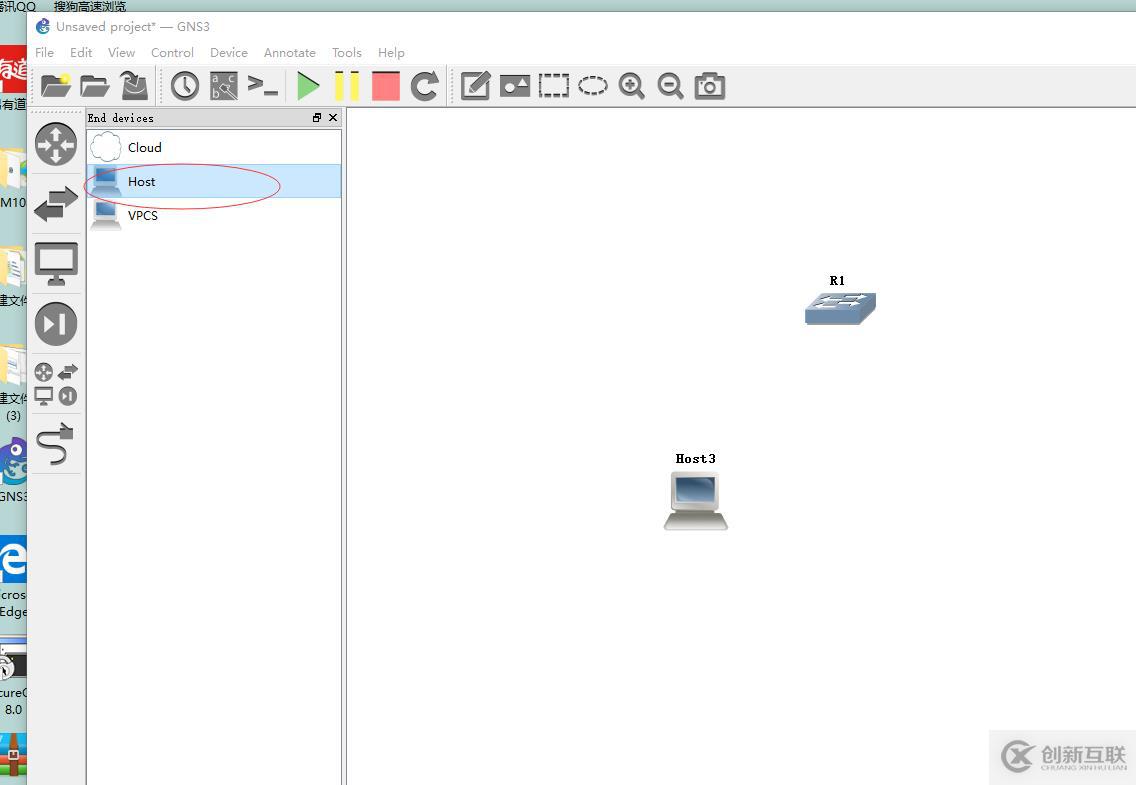

 這邊不是添加VPCS而是添加兩個Host主機連接的時候注意接口。

 第一臺使用虛擬網卡1（VMnet1），第二臺使用（VMnet2）去連接交換機。

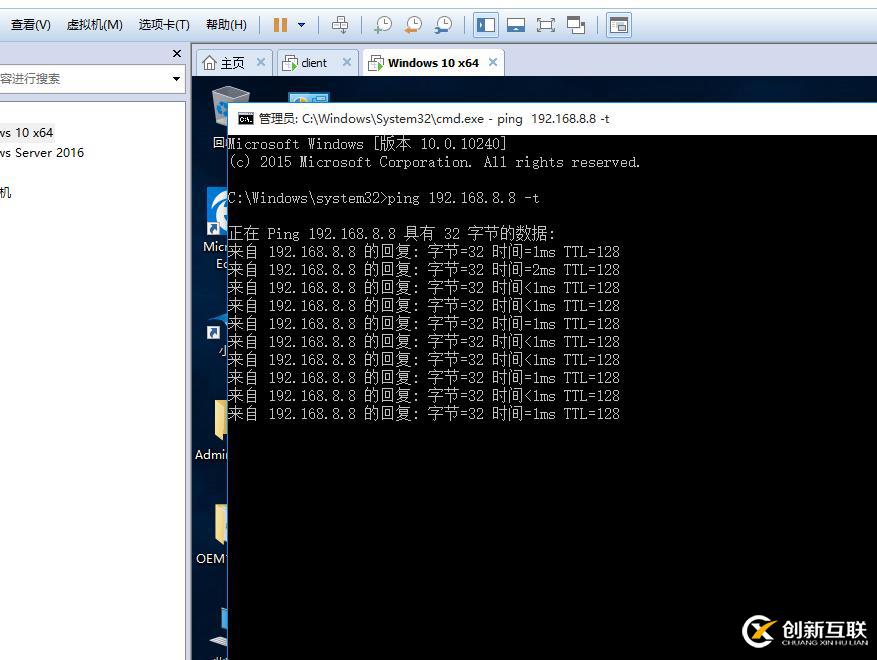

 然后我在VM虛擬機上邊用第二臺主機去試著連接第一臺主機，看看能不能連通。

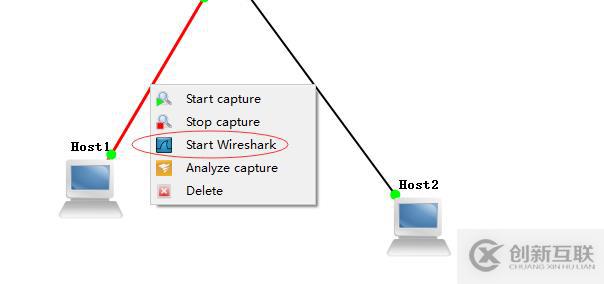

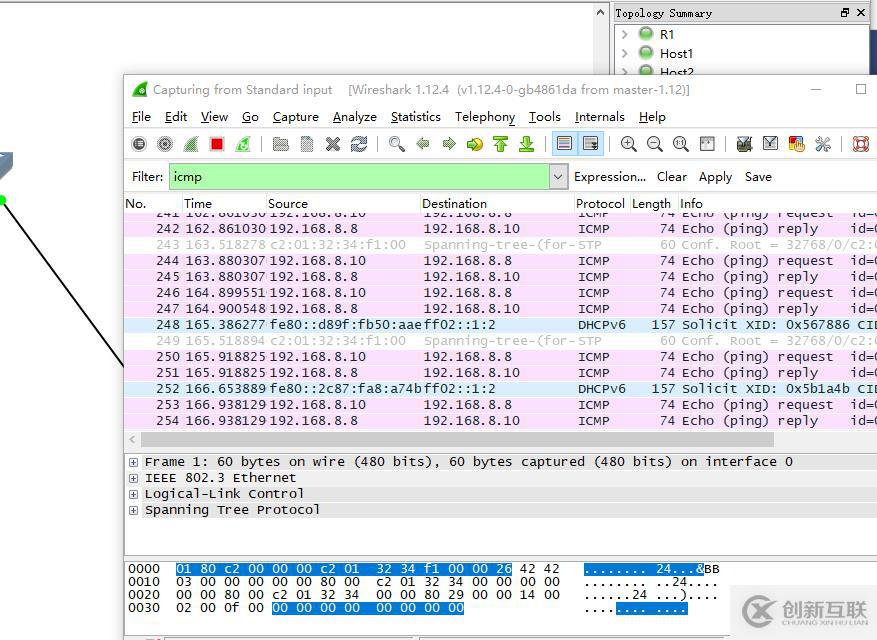

 成功了，接下來使用一個Wireshark的抓包軟件，看能不能成功獲取到兩臺虛擬機相互發的數據，右擊網線點擊運行Wireshark。



 OK，我們已經成功的配合VM虛擬機，在GNS3上面模擬實現一個交換機的功能。
