1、一般情況下，ECMP常用的常見是，針對很遠的目的地址，下一跳分別是路由器的不同出端口，而路由器的不同端口是不同網段的，也就是說，下一跳是不同的網段地址。

成都創新互聯公司專注于景泰企業網站建設,響應式網站建設,商城網站定制開發。景泰網站建設公司,為景泰等地區提供建站服務。全流程定制網站建設，專業設計，全程項目跟蹤，成都創新互聯公司專業和態度為您提供的服務

但是，在連接到終端服務器時，常常會采用多個服務器組集群，然后對外提供VIP實現高可靠性，不過，此時這些服務器是相同網段，也就是說從路由器的下一跳端口上需要配置多個相同網段的IP地址。

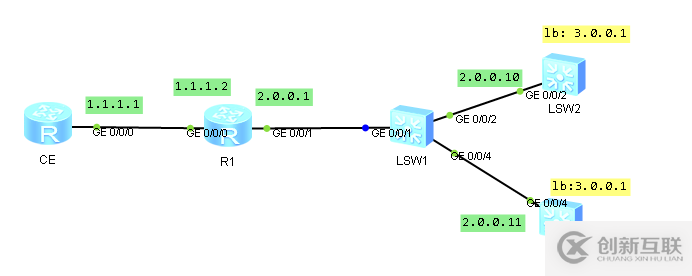

組網圖如下：

2、組網圖說明，LSW2和LSW3模擬的是兩臺服務器，這兩臺服務器配置了相同的VIP（3.0.0.1），不過物理ip是不同的，一個是2.0.0.10, 一個是2.0.0.11,

   通過LSW1這臺交換機，連接R1和這兩臺服務器，在R1上配置了等價路由，下一跳分別是這兩臺服務器的物理ip.

R1設備配置：

#
ip route-static 3.0.0.1 255.255.255.255 2.0.0.11
ip route-static 3.0.0.1 255.255.255.255 2.0.0.10
#

3、正常情況下，從R1上發起ping 3.0.0.1的操作，可以ping通，經過抓包發現，此時R1只會針對第一條靜態路由，嘗試到達3.0.0.1, 即使這兩個下一跳都能到達，也只會用第一條進行ping包操作。

4、如果第一條路徑發生故障，無法通過第一個下一跳進行到達，路由器也不會嘗試第二條可達的路徑。

  為了解決這個問題，需要配置NQA和靜態路由的聯動，把NQA的結果作為靜態路由選路的條件，配置如下，通過下面的配置后，只要有任意一條路可達，路由都是通的。

#
ip route-static 3.0.0.1 255.255.255.255 2.0.0.11 track nqa admin server2
ip route-static 3.0.0.1 255.255.255.255 2.0.0.10 track nqa admin server1
#
nqa test-instance admin server1
test-type icmp
destination-address ipv4 2.0.0.10
frequency 10
interval seconds 3
timeout 2
probe-count 2
start now
nqa test-instance admin server2
test-type icmp
destination-address ipv4 2.0.0.11
frequency 10
interval seconds 3
timeout 2
probe-count 2
start now
#
