5 為VMware ESXi分配iSCSI存儲空間

返回到Windows Server 2008 R2的主機，打開"iSCSITarget"程序，創建iSCSI目標，并為其分配兩個磁盤。分配目標可以是VMware ESXi的IP地址也可以是MAC地址，要本示例中以ESXi網卡的MAC地址為例。

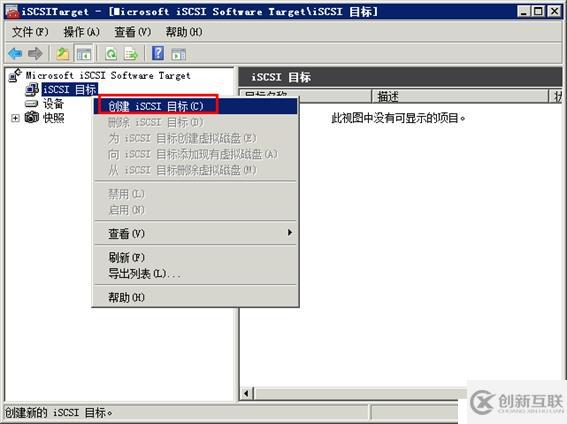

（1）在"iSCSI目標"中右擊選擇"創建iSCSI目標"，如圖5-1所示。

圖5-1 創建iSCSI目標

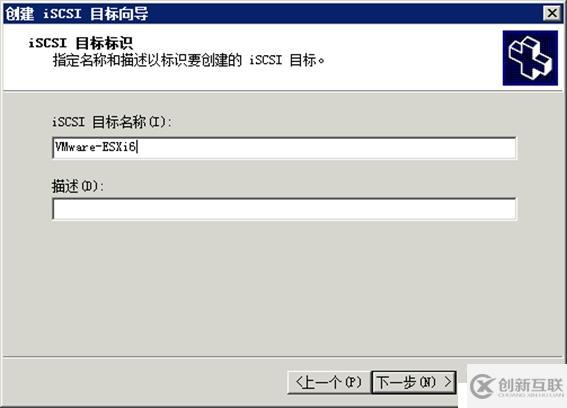

（2）設置目標名稱為"VMware ESXi6"，如圖5-2所示。

圖5-2 設置目標名稱

（3）在"iSCSI發起程序標識符"對話框中，單擊"高級"按鈕，如圖5-3所示。

圖5-3 高級

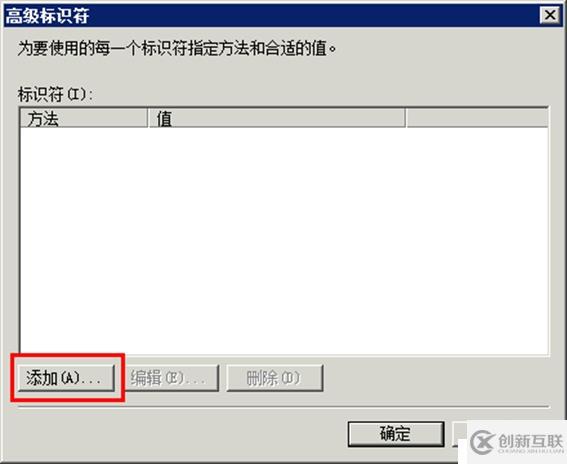

（4）在"高級標識符"對話框中單擊"添加"按鈕，如圖5-4所示。

圖5-4 添加

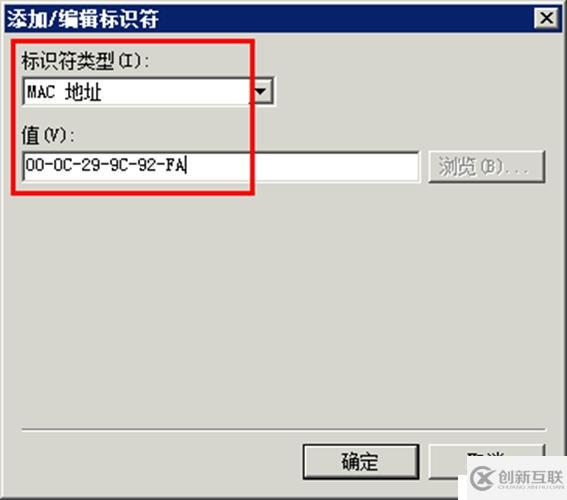

（5）在"添加/編輯標識符"對話框中，在"標識符類型"下拉列表中選擇"MAC地址"，并在值中添加VMware ESXi服務器網卡的MAC地址，如圖5-5所示。

圖5-5 MAC地址

（6）如果要查看網卡的MAC地址，可以選中每一個網卡，單擊"高級"按鈕，在彈出的對話框中，顯示MAC地址，如圖5-6所示。

圖5-6 顯示MAC地址

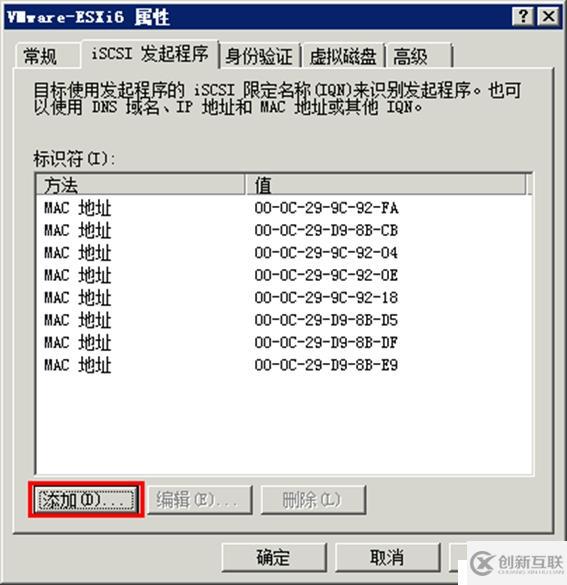

（7）對于兩臺ESXi主機、每個主機4個網卡來說，一共8個MAC地址，都要添加到列表中，如圖5-7所示。

圖5-7 添加網卡的MAC地址

（8）添加目標之后，向iSCSI目標中創建虛擬磁盤，如圖5-8所示。

圖5-8 創建虛擬磁盤

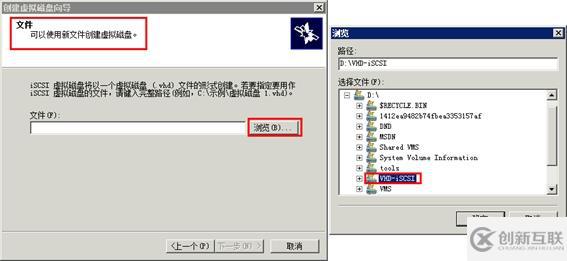

（9）將虛擬磁盤保存在D盤一個文件夾，例如VHD-iSCSI文件夾中，如圖5-9所示。

圖5-9 設置虛擬磁盤保存位置

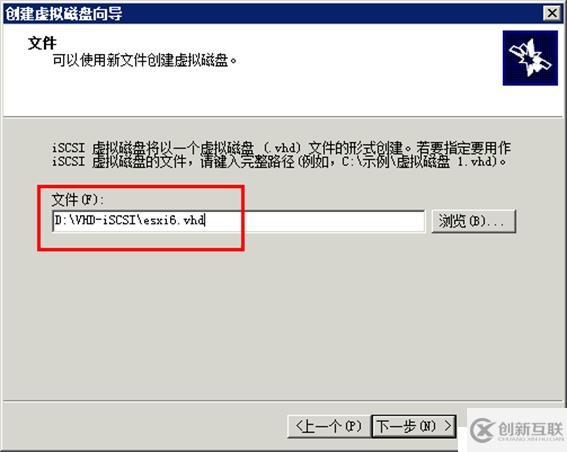

（10）添加的第一個磁盤文件名為esxi6.vhd，如圖5-10所示。

圖5-10 虛擬磁盤文件

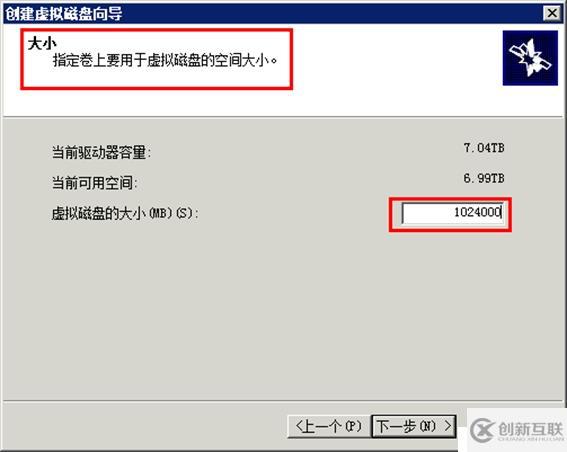

（11）設置第一個虛擬磁盤大小為1024000（即1TB），如圖5-11所示。需要注意，該磁盤大小會立刻分配，如果你沒有這么大的磁盤空間，請設置較小的磁盤空間，后文做Windows 2003 的容錯，最小只需要2GB。所以你可以分配一個幾十GB的磁盤。

圖5-11 設置虛擬磁盤大小

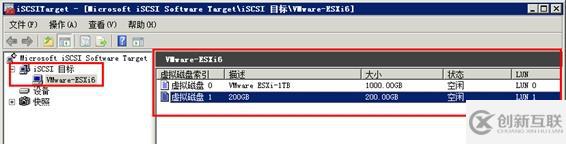

（12）之后再為ESXi服務器創建一個虛擬磁盤，第2個虛擬磁盤在本示例中為200GB。分配之后如圖5-12所示。

圖5-12 為ESXi分配兩個磁盤

6 創建數據中心、群集并向群集中添加主機

接下來使用vSphere Web Client登錄vCenter Server，創建數據中心、群集，并向群集中添加虛擬化主機，主要步驟如下。

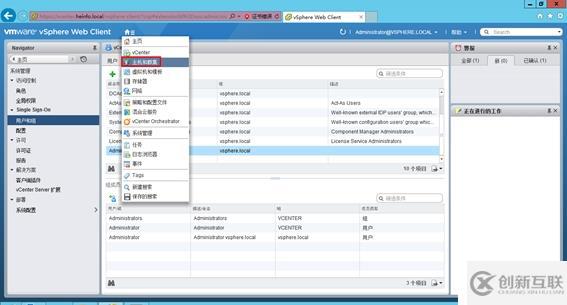

（1）登錄到vSphere Web Client，選擇"主機和群集"，如圖6-1所示。

圖6-1 主機和群集

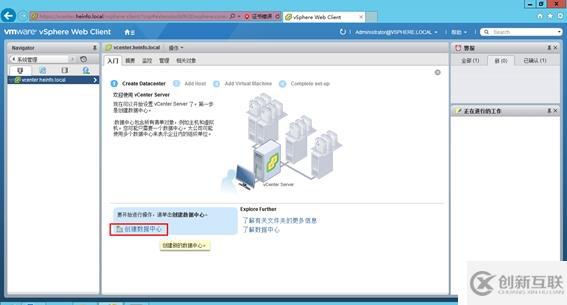

（2）單擊"創建數據中心"，如圖6-2所示。

圖6-2 創建數據中心

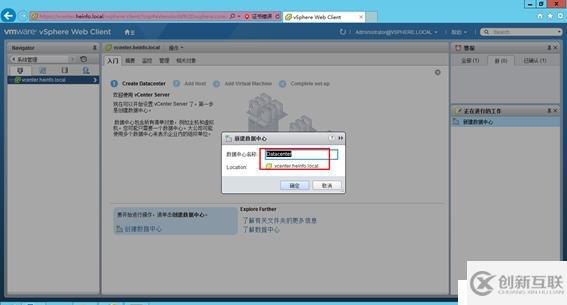

（3）在彈出的"新建數據中心"對話框中，設置新建數據中心的名稱，在此選擇默認值Datacenter，如圖6-3所示。

圖6-3 設置數據中心名稱

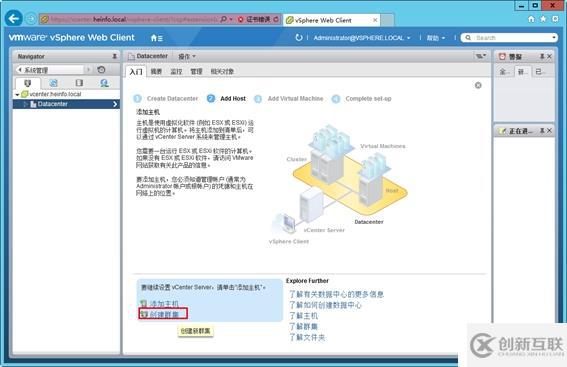

（4）返回到vSphere Web Client，單擊"創建群集"，如圖6-4所示。

圖6-4 創建群集

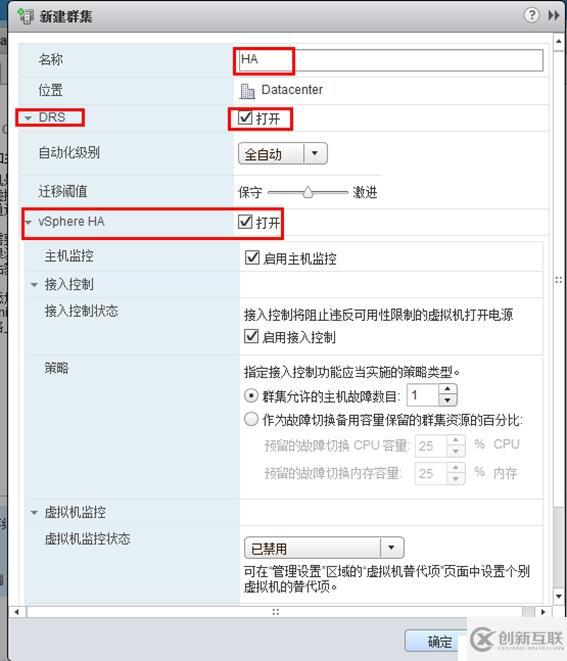

（5）在"新建群集"對話框中，設置群集的名稱，在此設置名稱為HA（當然你可以根據實際需要設置不同的名稱），選擇"打開"DRS、"打開"vSphere HA，如圖6-5所示。

圖6-5 新建群集

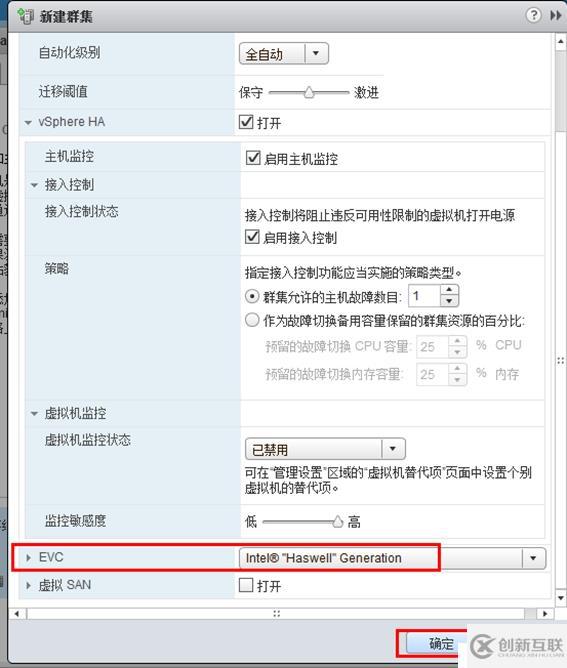

（6）在"EVC"先期中，選擇"Intel Haswell Generation"，該選項支持intel Core i7 4790K的CPU，如圖6-6所示。在你實際使用時，請根據你的主機選擇。如果你不清楚如何選擇，可以在此選擇最高的一項（當前項即是最高項）。

圖6-6 EVC選項

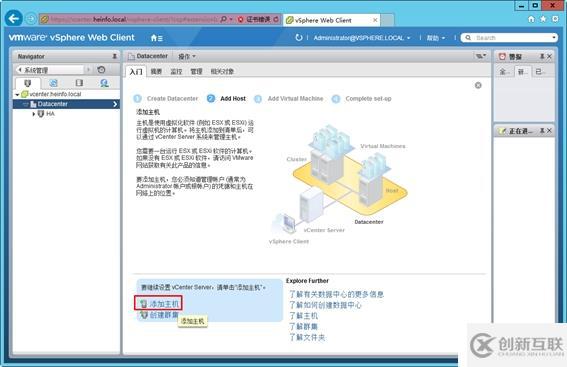

（7）返回到vSphere Web Client界面，添加主機。如果在上一步中，你的EVC選項是正確的，則在左側選中群集，在右側選擇"添加主機"，這樣會將隨后添加的主機直接添加到群集中。如果你不了解你的ESXi主機的EVC選項，可以在左側選擇數據中心，在右側單擊"添加主機"，這樣會將ESXi主機添加到數據中心。當將主機添加到數據中心之后，在主機的"摘要"中可以看到ESXi的EVC選項，這樣根據系統檢測的EVC選項，再返回到"群集配置"對話框，更改EVC選項后，將主機移動到群集中。如圖6-7所示，這是添加主機的選擇頁。

圖6-7 添加主機

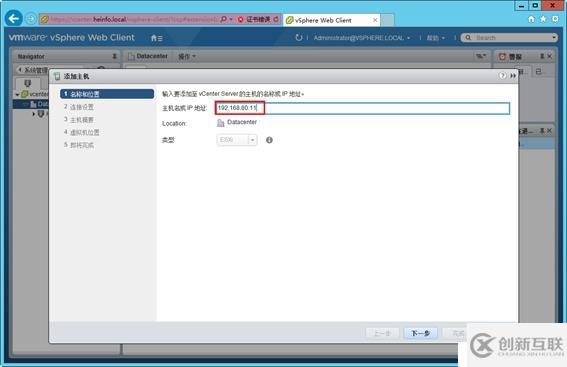

（8）在"添加主機"對話框中，輸入要添加的主機的IP地址或主機名，一般是輸入IP地址。在此先添加192.168.80.11的ESXi主機，如圖6-8所示。

圖6-8 輸入要添加的主機的IP地址

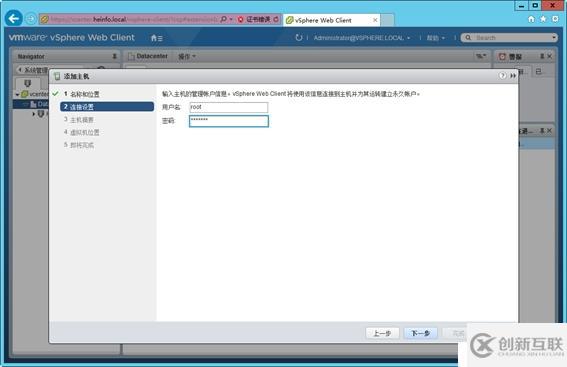

（9）在"連接設置"中輸入ESXi主機的用戶名root及密碼，如圖6-9所示。

圖6-9 輸入ESXi管理員帳戶和密碼

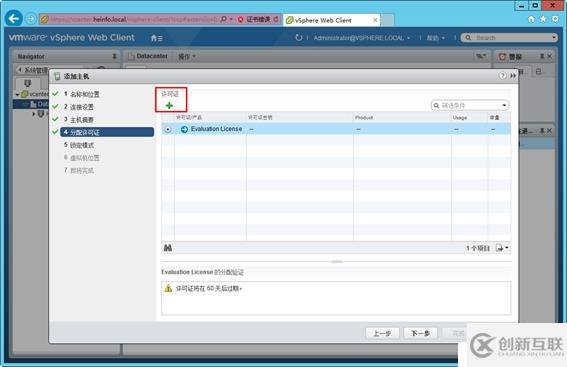

（10）在"分配許可證"對話框，為添加的VMware ESXi主機選擇許可證。如果以前沒有添加過許可證，單擊"+"添加，如圖6-10所示。

圖6-10 添加許可證

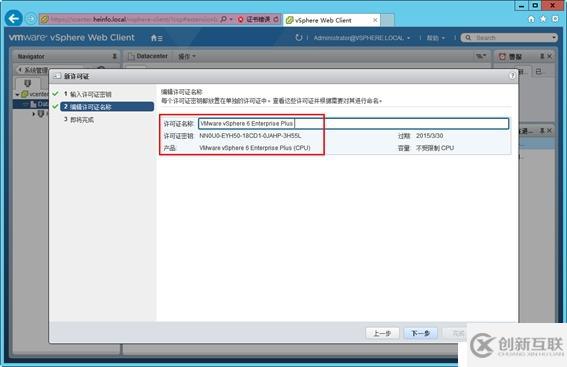

（11）在"新許可證"對話框，輸入許可證，并為許可證添加一個名稱，如圖6-11所示。

圖6-11 編輯許可證名稱

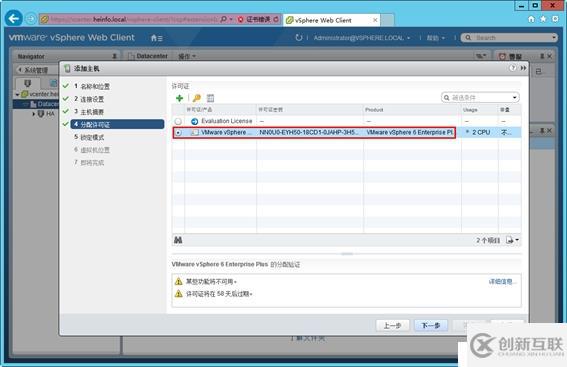

（12）返回到"分配許可證"對話框，選擇添加的新許可證，如圖6-12所示。

圖6-12 分配許可證

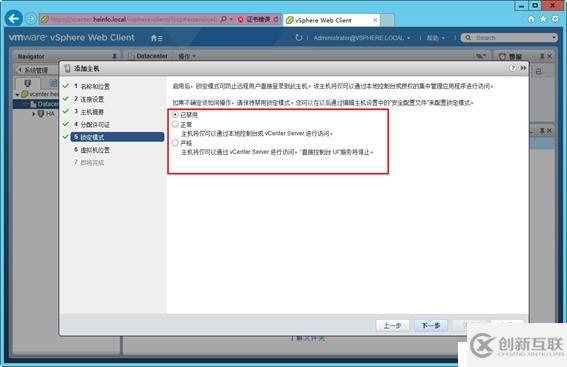

（13）在"鎖定模式"對話框，選擇"己禁用"，如圖6-13所示。

圖6-13 鎖定模式

（14）在"即將完成"對話框，單擊"完成"按鈕，如圖6-14所示。

圖6-14 添加完成

之后將其他的ESXi主機添加到數據中心，這些不一一介紹。

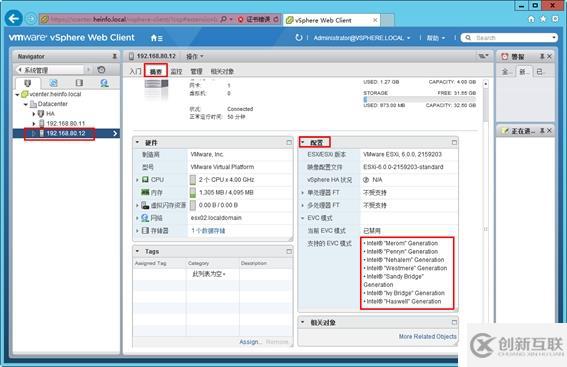

返回到vSphere Web Client，在左側選中一個主機，在右側"摘要→配置"中，可以看到當前主機支持的EVC模式，如圖6-15所示。在ESXi主機支持的EVC模式中，列表第一行是以前較低端CPU支持的模式，最后一行是較新的CPU支持的模式（即越到后面需要的CPU型號越高）。請記下最后一行的模式。如果當前數據中心中有不同的CPU，如果要將這些主機放在一個群集中，則需要以最低的CPU支持的為基準。

圖6-15 記下EVC模式

如果你在設置群集的時候，EVC選擇的模式不對，此時可以修改群集配置，選擇合適的EVC模式，然后將添加的主機移動到群集中，如圖6-16所示。

圖6-16 選擇移動主機

在"Move To"對話框選擇數據中心→群集名稱，如圖6-17所示，在此選擇HA（群集的名稱）。

圖6-17 選擇目標群集

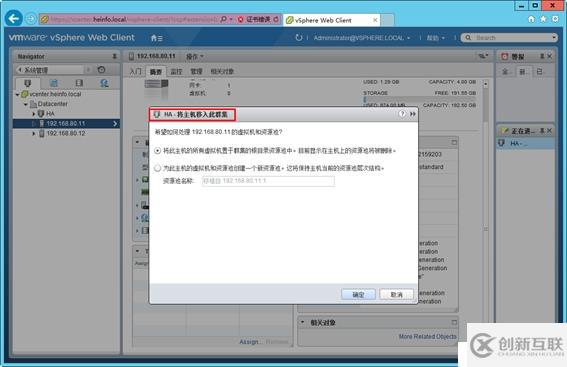

在"HA-將主機移入此群集"對話框，選擇"將此主機的所有虛擬機置于群集的根目錄資源池中"，如圖6-18所示。

圖6-18 將主機移入群集

之后將另一個主機移動到群集，這些相同操作不再介紹。
