個人理解，時間關系，寫的比較亂，還請包涵。

黃埔網站制作公司哪家好，找成都創新互聯公司！從網頁設計、網站建設、微信開發、APP開發、成都響應式網站建設公司等網站項目制作，到程序開發，運營維護。成都創新互聯公司從2013年創立到現在10年的時間，我們擁有了豐富的建站經驗和運維經驗，來保證我們的工作的順利進行。專注于網站建設就選成都創新互聯公司。

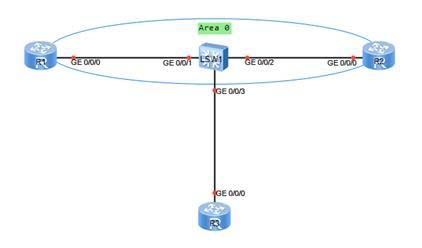

拓?fù)洌?/p>



R2為ASBR，在R1上看到R2發過來的LSA5類的FA不為零，為一個單播地址



關鍵配置：

[R1]dis cur

#

sysname R1

#

router id 91.1.1.1

#

interface GigabitEthernet0/0/0

 ip address123.1.1.1 255.255.255.0

#

interface LoopBack0

 ip address1.1.1.1 255.255.255.0

#

ospf 10

 area 0.0.0.0

  network1.1.1.1 0.0.0.0

  network123.1.1.1 0.0.0.0

#

ip route-static 0.0.0.0 0.0.0.0GigabitEthernet0/0/0

#



dis cur

#

sysname R2

#

router id 92.2.2.2

#

interface GigabitEthernet0/0/0

 ip address 123.1.1.2 255.255.255.0

 undo icmp redirect send

#

interface LoopBack0

 ip address 2.2.2.2 255.255.255.0

#

ospf 10

 import-route static

 area 0.0.0.0

 network 2.2.2.2 0.0.0.0

 network 123.1.1.2 0.0.0.0

#

ip route-static 3.3.3.3255.255.255.255 123.1.1.3

#



[R3]dis cur

#

sysname R3

#

router id 93.3.3.3

#

interface GigabitEthernet0/0/0

 ip address 123.1.1.3 255.255.255.0

#

interface LoopBack0

 ip address 3.3.3.3 255.255.255.0

#

ip route-static 0.0.0.0 0.0.0.0GigabitEthernet0/0/0

#



主要的配置寫在R2上，其中

interface GigabitEthernet0/0/0

 ip address 123.1.1.2 255.255.255.0

 undo icmp redirect send

關掉ICMP重定向只是說明IP重定向和OSPF的FA之間沒有太大聯系

其它就是注意一點，F(xiàn)A地址非零條件之一就是要為它產生一個單播地址：

ip route-static 3.3.3.3255.255.255.255 123.1.1.3

這個123.1.1.3就是為FA產生的單播地址，會把它寫入LSA5類的FA中，以此指導R1的最優路由



下面是對比R2把123.1.1.3地址寫入FA前后：

[R1]dis ospf lsdb ase



         OSPF Process 10 with Router ID 91.1.1.1

                Link State Database





  Type      : External

  Ls id     : 3.3.3.3

  Advrtr   : 92.2.2.2

  Ls age    : 86

  Len       : 36

 Options   :  E

  seq#      : 80000001

  chksum    : 0xb57

  Netmask  : 255.255.255.255

  TOS 0  Metric: 1

  E type    : 2

 Forwarding Address : 0.0.0.0

  Tag       : 1

 Priority  : Medium



[R1]dis ospf lsdb ase



         OSPFProcess 10 with Router ID 91.1.1.1

                Link State Database





  Type      : External

  Ls id     : 3.3.3.3

  Advrtr   : 92.2.2.2

  Ls age    : 11

  Len       : 36

 Options   :  E

  seq#      : 80000001

  chksum    : 0x9c45

  Netmask  : 255.255.255.255

  TOS 0  Metric: 1

  E type    : 2

 Forwarding Address : 123.1.1.3

  Tag       : 1

 Priority  : Medium

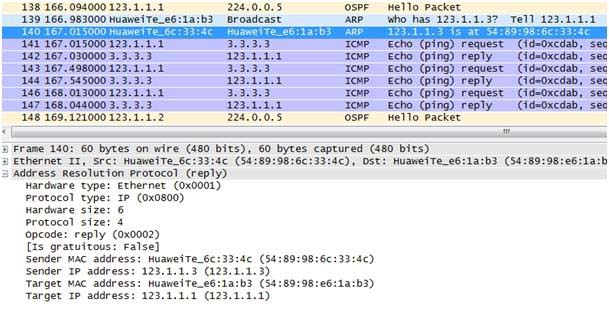

當R1收到ASBR的R2發來的LSA5類地址有FA不為零時，R1去訪問該地址時，首先封裝ARP，去以太網上找這到FA對應的MAC地址，當收到對方回復后，IP包的封裝就成功了后面的通信就OK了，如下wireshark抓包演示，在R2上ping3.3.3.3的通信抓包：
