繪制ERP圖像

eeglab 有一個繪制ERP image的功能，該功能可以對ERP 效應有一個更好理解。這個ERP image 是一個2-D image，其中的橫軸是每個epoch 的時刻值，縱軸是各個epoch 的編號，而該圖像中的每一點表示相應的epoch 的相應時刻的電壓值。至于縱軸上的各個epoch 的順序，eeglab 默認是按照它們在實驗中出現的順序進行排序。研究者可以依據自己的個人興趣，對各個epoch 的縱軸順序重新排序（例如, 依據subject reaction time， alpha-phase at stimulus onset）理論上來說，排序的方式可以有很多種。當然每種排序所能提供的信息不盡相同，需要針對自己的研究來具體選擇。

1.利用pop_erimage()繪制ERP圖像

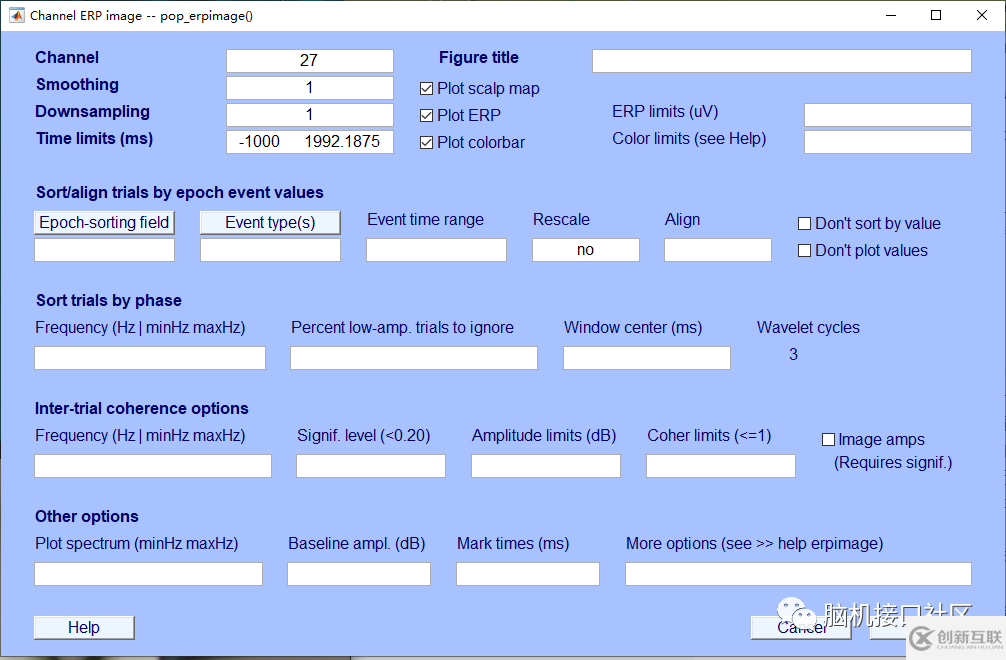

具體操作:Plot > Channel ERP image,在該界面中輸入通道27，并輸入smoothing 1 (表示的是在臨近的epochs 進行平滑繪圖的的時候，所取的值)，點擊"OK".

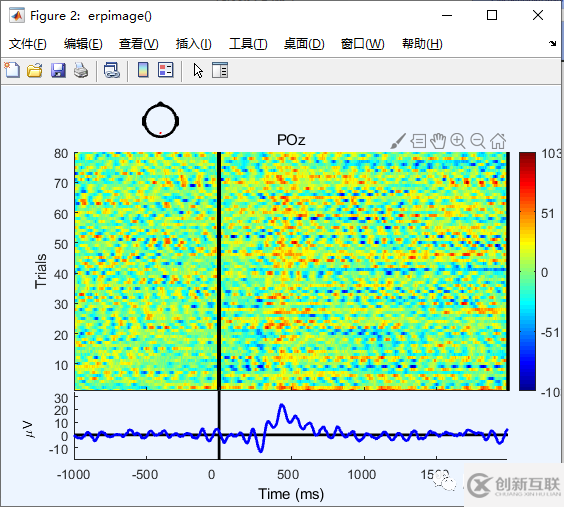

點擊"OK"后，彈出如下界面：

圖中最上面的為電極的頭皮位置，中間部分為ERP圖，下面部分為電極的ERP.

2.繪制平滑的ERP

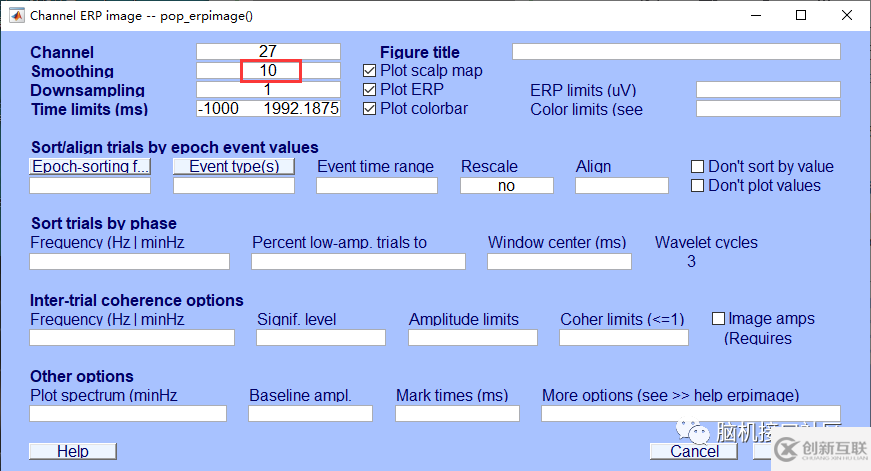

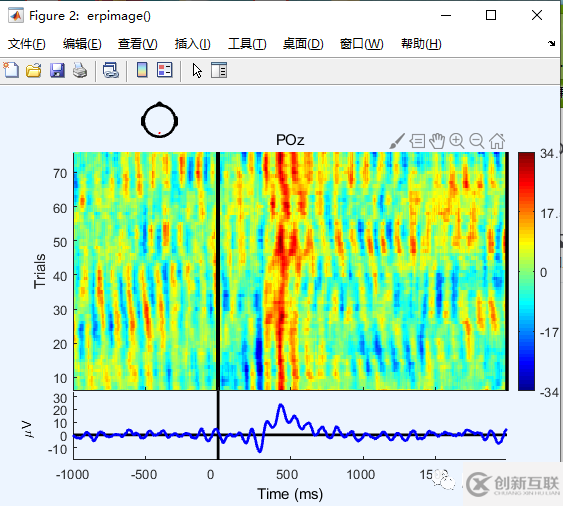

調用pop_erpimage.m交互式窗口，并將平滑寬度設置為10。上述結果可以更好的顯示α頻段的振蕩活動。

注：[由于有大量可用選項，上次調用的參數(如果有的話)將被調用為默認值（盡管通過文本框輸入的可選參數不是）。如果遇到此功能的問題，可以在Matlab命令行上鍵入>>eegh(0),以清除歷史記錄.]

3.對ERP image的trial進行排序

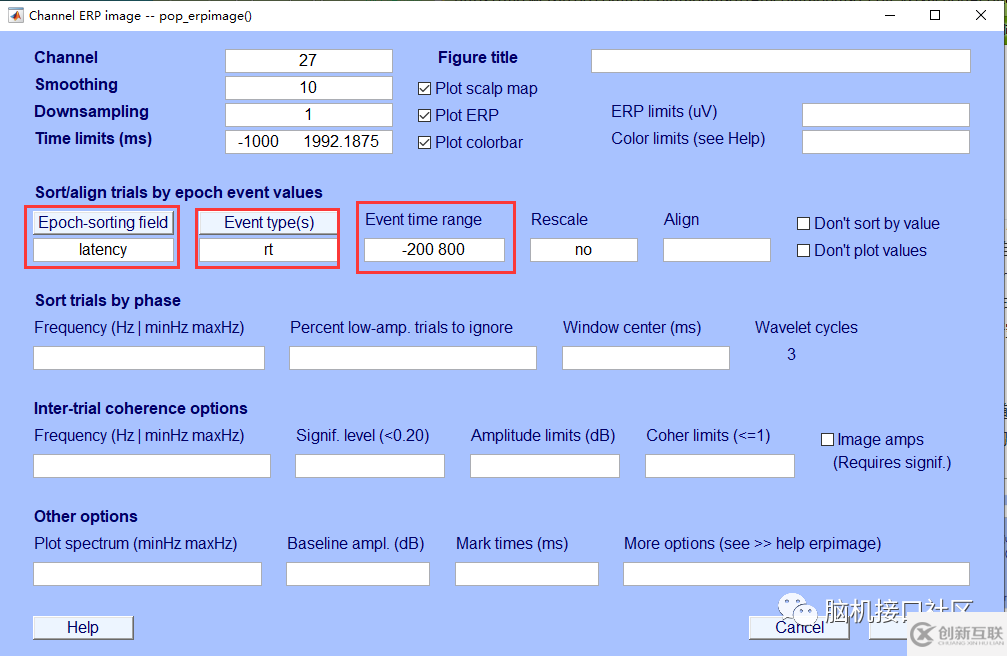

eeglab默認按照trial在實驗過程中出現的順序排列。在pop_erpimage.m界面上點擊Epoch-sorting field按鈕并選擇Latency，點擊Event type選擇rt。并在Event time range輸入-200 800 ms。

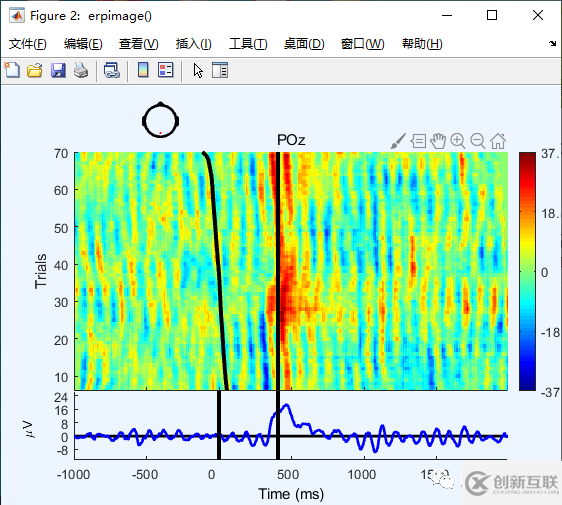

在上圖點擊"OK",彈出如下界面：

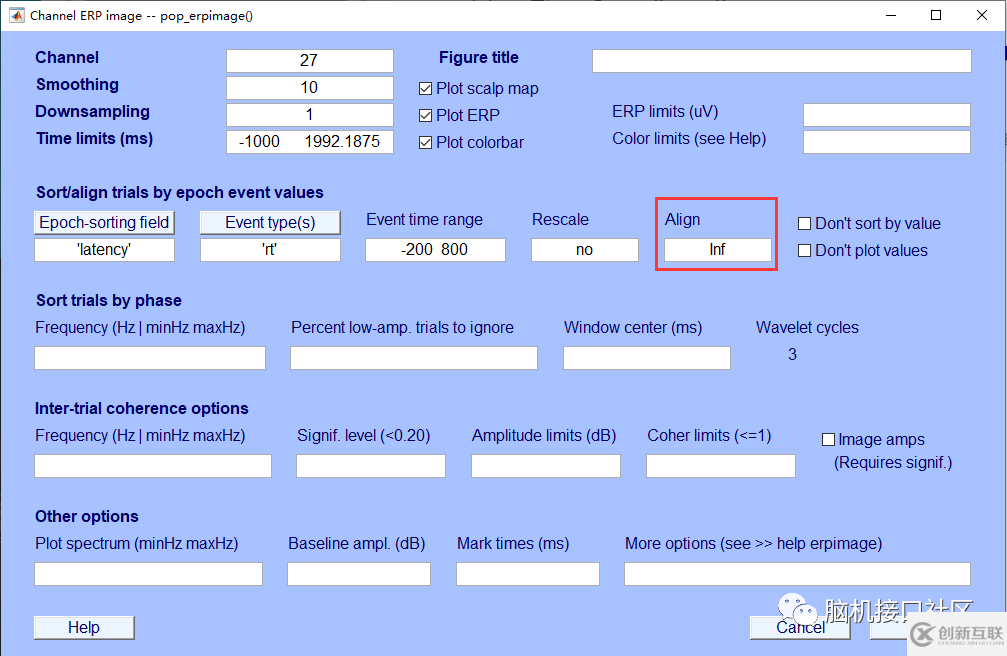

在pop_erpimage.m界面上點擊Epoch-sorting field按鈕并選擇Latency，點擊Event type選擇rt。并在Event time range輸入-200 800 ms。Align設置為inf

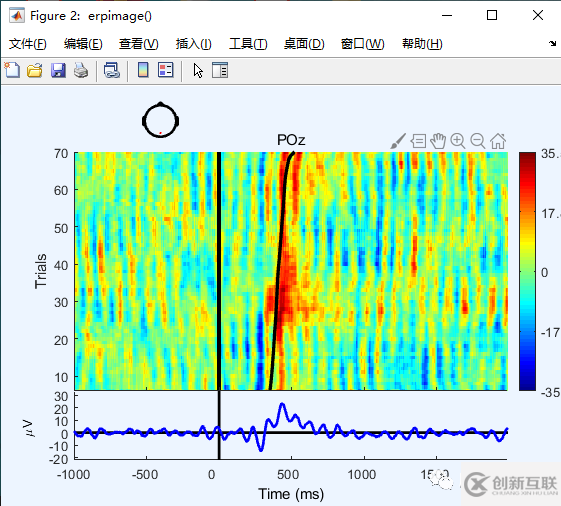

點擊"OK",彈出如下結果：

以上是“eeglab中如何繪制ERP圖像”這篇文章的所有內容，感謝各位的閱讀！相信大家都有了一定的了解，希望分享的內容對大家有所幫助，如果還想學習更多知識，歡迎關注創新互聯行業資訊頻道！
