基于單片機的光控路燈設計含程序和仿真圖
本設計是以光敏電阻對于外界光線強弱的感應能力為基礎進行的路燈自動化控制系統設計。 當光線強度弱到一定程度的時候， 路燈就會自動滅掉； 當光線強到一定程度的時候， 路燈就會自動開啟。 本設計以當外界光線強度弱到使光敏電阻阻值大于等于 200 歐的時候， LED 燈會自動開啟；小于 200 歐的時候，自動關閉。完整的資料在闖客網技術論壇可以免費下載，資料群：613377058

成都創新互聯始終堅持【策劃先行，效果至上】的經營理念，通過多達10余年累計超上千家客戶的網站建設總結了一套系統有效的全網推廣解決方案，現已廣泛運用于各行各業的客戶，其中包括：成都火鍋店設計等企業，備受客戶認可。

下載地址： https://bbs.usoftchina.com/thread-210514-1-1.html

目 錄
摘要
緒論
一、目標及任務
二、硬件設計
2.1 主要模塊構成
2.2 電路設計
2.3 系統流程
三、 系統的軟件設計
3.1 詳細步驟
3.2 具體程序設計
3.3 系統軟件執行流程
四、結論與設計調試
4.1 結論
4.2 課程設計過程中遇到的主要問題以及解決辦法
五、心得體會
六、參考文獻
七、附錄（仿真圖、源程序）

一、目標及任務
本設計是以光敏電阻可以根據外界光線的強度而改變自身阻值的特性 （光線越強，阻值越小；光線越弱，阻值越大） 為基礎設計的光控路燈自動化控制系統。其原理是利用光敏電阻感受外界光線強度并體現在自身阻值的變化上， 然后根據這一阻值的大小來判斷外界的光線亮度情況，然后根據所得數據判斷 LED 是該亮起還是該滅掉。即當外界光線強度弱到使光敏電阻阻值大于等于 200 歐的時候，LED 燈會自動開啟；小于 200 歐的時候，自動關閉。

二、硬件設計
2.1 主要模塊構成：
(1) 光敏電阻感應模塊與 AD/DA 轉換模塊
所謂的 AD/DA 轉換就是模數 /數模轉換，該設計中我們涉及到的是 ADC（模數轉換）。
PCF8591是具有 IIC 總線接口的 8 位 A/D 及 D/A 的轉換器，具有 4 路 A/D輸入、 1 路 A/D 輸出。
這里該設計利用 PCF8591來實現 ADC 轉換數據的功能和連接 IIC 總線的功能。

其引腳 ：
1) ANI0~ANI3 為模擬信號輸入端，不用時接地。
2) SDA 為 IIC 總線數據輸入輸出端
3) SDL 為 IIC 總線時鐘輸入端
4) VREF 為基準電壓輸入端
其原理為：光敏電阻通過感應外界的光線強度獲得數據，通過 PCF8591的ANI0 端口（數據輸入端口）輸入數據，進行 ADC（模數轉換）將感應數據轉換成數字?jǐn)?shù)據。

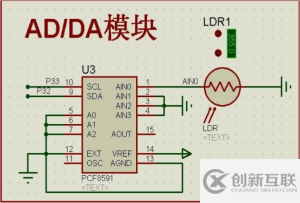

AD/DA 模塊和光敏電阻感應模塊仿真圖如下：
