revit API提供了兩種軸網的創建，一種是創建曲線軸網：

Create(Document, Arc)

另一種是創建直線軸網：

Create(Document, Line)

創建曲線軸網的方式和直線一樣，還不多見，所以小編主要介紹如何創建直線軸網。

---

創建軸網的代碼很簡單，不多說，直接上代碼。

 Grid gg = Grid.Create(doc, Line.CreateBound(new XYZ(0, 0, 0), new XYZ(0, 2000, 0)));

詳細解釋一下這行代碼的意思：

Grid.Create是創建軸網；

括號里面是重載；

 Line.CreateBound是創建直線的兩個端點；

(new XYZ(0, 0, 0), new XYZ(0, 2000, 0))是兩個端點的坐標;

要想給軸網起個名字的話用 gg.Name = "A";

---

下面示意一下如何去畫一整片軸網（同樣這里要自己復制模板）：

 Grid g1 = Grid.Create(doc, Line.CreateBound(new XYZ(100, 0, 0), new XYZ(100, 2000, 0)));

            g1.Name = "A";

            for (int i = 200; i < 2000; i += 100)

            {

                 g1 = Grid.Create(doc, Line.CreateBound(new XYZ(i, 0, 0), new XYZ(i, 2000, 0)));

            }

            Grid g2 = Grid.Create(doc, Line.CreateBound(new XYZ(0, 100, 0), new XYZ(2000, 100, 0)));

            g2.Name = "1";

            for (int j = 200; j < 2000; j += 100)

            {

                 g2 = Grid.Create(doc, Line.CreateBound(new XYZ(0, j, 0), new XYZ(2000, j, 0)));

            }

這里就是利用兩個循環來畫出一整片等距的軸網，并且規定了第一根軸網的命名，之后的軸網名字會自動改變。

---

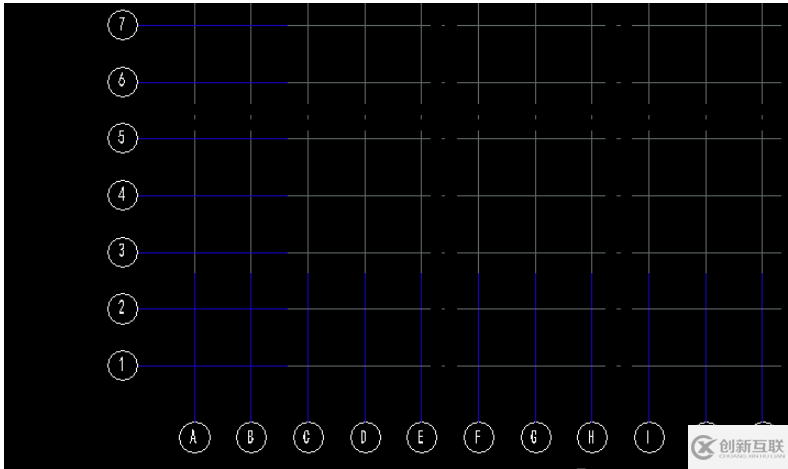

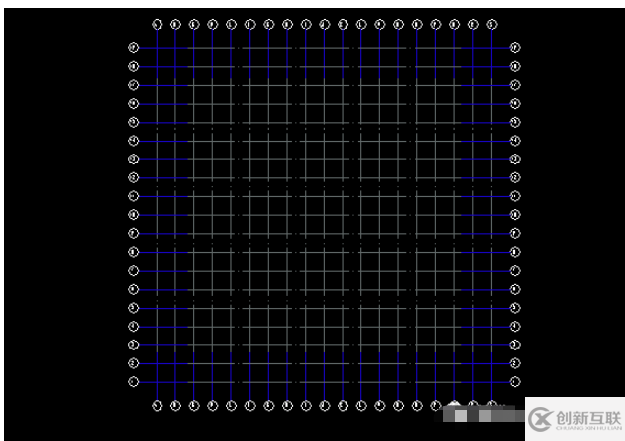

來看一下效果吧：
