通過之前的三次實驗，我們已經可以初步的使用python通過telnet來操作cisco設備，接下來開始新一期的實驗

成都創新互聯長期為1000+客戶提供的網站建設服務，團隊從業經驗10年，關注不同地域、不同群體，并針對不同對象提供差異化的產品和服務；打造開放共贏平臺，與合作伙伴共同營造健康的互聯網生態環境。為南平企業提供專業的網站制作、網站建設，南平網站改版等技術服務。擁有10年豐富建站經驗和眾多成功案例,為您定制開發。

實驗?zāi)康模壕W(wǎng)絡巡檢，之后將信息存儲在數據庫中

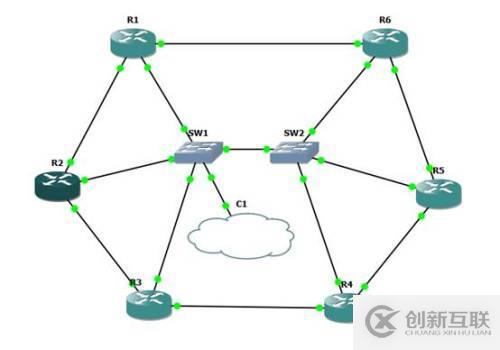

本次實驗需要再次拓展新的拓?fù)洌覍?shí)驗環境改為ubuntu，后續的拓展將改為在linux環境下經行。本地地址使用10.10.10.142，通過兩臺管理交換機來控制六臺路由器，其地址分配

R1	10.10.10.101
R2	10.10.10.102
R3	10.10.10.103
R4	10.10.10.104
R5	10.10.10.105
R6	10.10.10.106

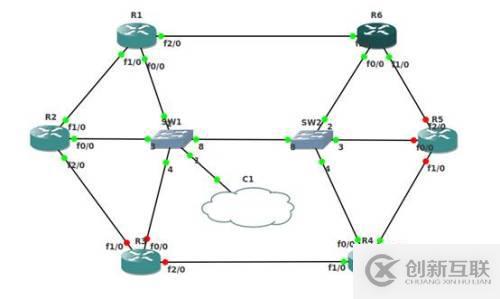

為每臺設備配置IP地址

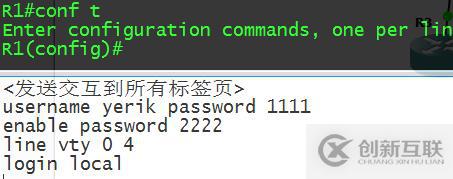

由于需要批量配置，可以使用CRT的全局發送功能實現批量命令部署

全部部署vty之后，開通三臺設備以減少機器負擔，后續再陸續開發

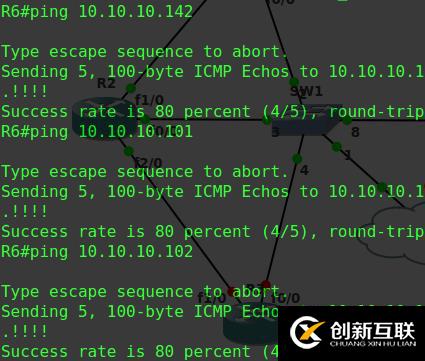

檢驗連通性

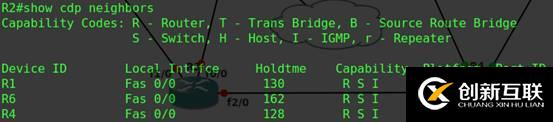

發現鄰居名單

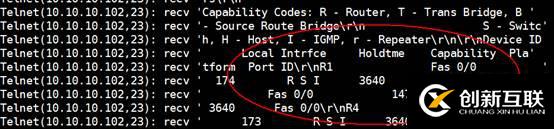

檢驗代碼的執行結果

接下來的任務是通過系統抓包，對這些數據包進行分析，我們的任務就是通過抓取cdp數據包的形式，記錄鄰居關系，如果發生鄰居關系變動則發出告警信息。

這里說一下思路：獲取接受的這串字符串，進行信息處理，即只收取：R1 Fas0/0 Fas0/0，并存入本地?cái)?shù)據庫中，因此需要在數據庫中建立一張鄰居表，存儲路由器編號、本地接口號，對端接口號。這里安裝兩個數據庫，存儲在兩個地方，一來是災備，二來是為了之后做實驗，測試關系型數據庫和非關系型數據庫的在運行效率上的不同。

第一步：截取信息

處理這串字符：

'show cdp neighbors\r\nCapability Codes: R- Router, T - Trans Bridge, B - Source Route Bridge\r\n                 S - Switch, H - Host, I -IGMP, r - Repeater\r\n\r\nDevice ID       Local Intrfce    Holdtme   Capability Platform Port ID\r\nR1              Fas 0/0           172       R S I     3640     Fas 0/0\r\nR6              Fas0/0           144       R S I     3640     Fas 0/0\r\nR4              Fas0/0           170       R S I     3640     Fas 0/0\r\nR2>'

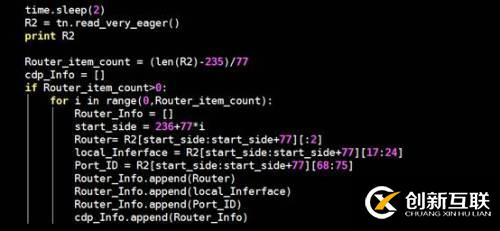

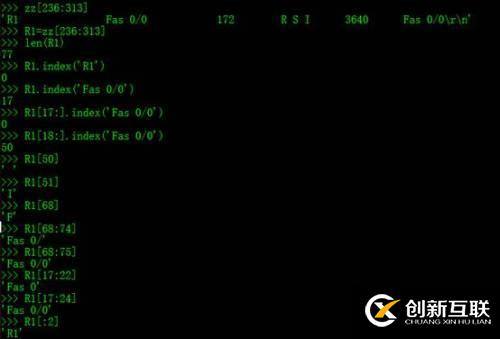

本次打算使用的字符串處理方法是進行切片，后續還可以嘗試使用類似正則表達式的方法

等待2秒是需要接收設備返回的鄰居信息

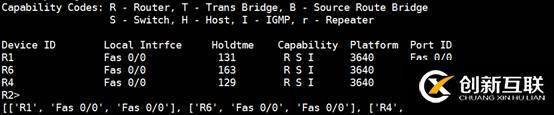

處理完成，美滋滋

第二步：設計關系表，并建表

設計mysql

Database:NDB

Table：cdp_nei

RID	Char
Local_Int	Char
Port_ID	Char
First_record	Datetime
Change_record	Datetime

這里已經在mysql中的ndb里面建立一張表，存儲的是cdp鄰居的信息，基于當前的拓?fù)洌梢灶A(yù)見當所有路由器運行之后，表中的信息條目應該是6*7=42

First_record用于記錄首次記錄這個數據項的時間，Change_record則會自動記錄每次修改這個數據項的時間，在查詢的時候，可以通過查看修改數據項的時間，如果發生改變就可以直接提示這條鏈路發生抖動

第三步：寫入數據庫中

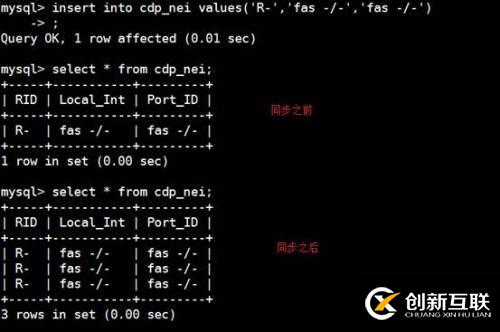

我們?cè)谡{(diào)試界面試一下該命令可以通過

查看效果

好了之后可以在代碼中寫入相關指令，不過在這之前，先做一件刺激的事兒，先衫褲再跑路！

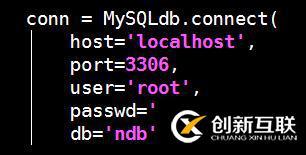

代碼：

這個是初始版本，后續為了開發方便封裝在一個單獨的類里面的

寫完之后記得同步數據才可以在數據庫中查看到相關信息

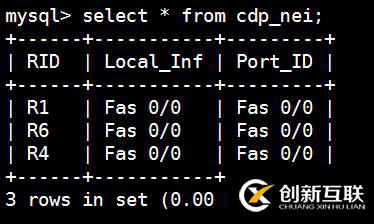

寫入成功，美滋滋啊

第四步：遍歷所有設備的鄰居信息

思路：依次telnet登錄每臺設備，對其使用show cdp nei，然后收集對端端口信息，寫入數據庫中

這里就可以動態的將信息存儲在數據庫中，下個實驗我們將通過編寫腳本，將出錯的信息告警

關于python-mysql的安裝教程以及mysqldb這個工具包的使用筆記在評論中的連接
