這篇文章主要介紹了如何搭建基于HTML5的TP-LINK電信拓撲設備面板，具有一定借鑒價值，需要的朋友可以參考下。希望大家閱讀完這篇文章后大有收獲。下面讓小編帶著大家一起了解一下。

創新互聯是一家專業提供下陸企業網站建設,專注與成都網站制作、網站建設、HTML5建站、小程序制作等業務。10年已為下陸眾多企業、政府機構等服務。創新互聯專業網站制作公司優惠進行中。

1、TP-LINK面板

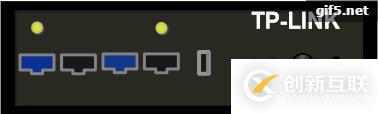

我們從TP-LINK的設備面板開始，設備面板的示意圖如下：

顯而易見，設備面板基本上能由HT for Web（本圖形（rect、circle、oval等）構成，而中間的接口需要用自定義圖形來解決，下面讓我們一步步實現它，準備工作如下：

導入我們的HT

<script src="ht.js"></script>

    創建數據模型容器，并將其加入DOM：

dataModel = new ht.DataModel();//創建數據模型容器
graphView = new ht.graph.GraphView(dataModel);//創建拓撲圖組件
graphView.addToDOM();

可能有人看到這里的addToDOM()很疑惑？沒錯，這是HT新增的API！之前我們要創建一個圖形界面，不光需要在CSS樣式中定義mian的top、left，還需要對window對象的resize事件進行監聽等等，所以我們新增addToDOM()幫您做好這一系列的事情，可以看看源代碼中的實現方式：

    p.addToDOM = function(){
        var self = this,
            view = self.getView(),
            style = view.style;
        document.body.appendChild(view);
        style.left = '0';
        style.right = '0';
        style.top = '0';
        style.bottom = '0';
        window.addEventListener('resize', function () { self.iv(); }, false);
        self.iv();
    },

準備工作完成后，就可以開始面板的繪制，對于基本圖形，只需設置其相應地樣式即可，例如有立體效果的按鈕部分：

{
      type: "circle",
      shadow: true,
      background: "rgb(0,0,0)",
      borderWidth: 1,
      borderColor: "rgb(0,0,0)",
      border3d: true,
      gradient: "spread.horizontal",
      gradientColor: "rgb(79,77,77)",
      dashColor: "rgb(0,0,0)",
      rotation: 3.141592653589793,
      rect: [
        677, 157,
        43, 34
      ]
}

對于自定義圖形，前面也有介紹過，詳見HT for Web形狀手冊。需要制定矢量類型為shape，其形狀主要由points和segments這兩個屬性描述：

    points為ht.List類型數組的頂點信息，頂點為{x: 100, y:200}格式的對象；

    segments為ht.List類型的線段數組信息，線段為1~5的整數，分別代表不同的頂點連接方式，segments主要用于繪制曲線，或者有跳躍斷點的情況，其1~5的取值含義如下：

    1：moveTo，占用一個點的信息，代表一個新路徑的起點；

    2：lineTo，占用一個點信息，代表從上次最后點連接到該點；

    3：quadraticCurveTo，占用三個點信息，第一個點作為曲線控制點，第二個點作為曲線結束點；

    4：bezierCurveTo，占用三個點信息，第一和第二個點作為曲線控制點，第三個點作為曲線結束點；

    5：closePath，不占用點信息，代表本次路徑繪制結束，并閉合到路徑的起始點。



    示例如下：

    ht.Default.setImage('tplink', {
        width: 97,
        height: 106,
        comps: [
            {
          type: "shape",
          background: "rgb(20,60,140)",
          borderWidth: 8,
          borderColor: "gray",
          borderCap: "round",
          points: [
            269, 140,
            359, 140,
            359, 180,
            329, 180,
            329, 190,
            299, 190,
            299, 180,
            269, 180,
            269, 140
          ]}
        ]
    });

將所有的圖形數據整合后，就形成我們的TPLINK面板的數據，整合方法如下：

    ht.Default.setImage('tplink', {
        width: 97,
        height: 106,
        comps: [
            {
          type: "shape",
          background: "rgb(20,60,140)",
          borderWidth: 8,
          borderColor: "gray",
          borderCap: "round",
          points: [
            269, 140,
            359, 140,
            359, 180,
            329, 180,
            329, 190,
            299, 190,
            299, 180,
            269, 180,
            269, 140
          ]},
           {
          type: "circle",
          shadow: true,
          background: "rgb(0,0,0)",
          borderWidth: 1,
          borderColor: "rgb(0,0,0)",
          border3d: true,
          gradient: "spread.horizontal",
          gradientColor: "rgb(79,77,77)",
          dashColor: "rgb(0,0,0)",
          rotation: 3,
          rect: [
            677, 157,
            43, 34
          ]},
          //...
          //...
          //...
          //多個圖形組件
      ]
    });

這只是注冊圖片的其中一種方法，我們也可以直接通過url的方式進行注冊（詳情見HT for Web入門手冊）：　

    ht.Default.setImage('tplink', 'symbols/TPLink.json');

將注冊的矢量圖片名稱設置到模型上：

    var node = new ht.Node(),
    node.setImage('tplink');
    dataModel.add(node);

甚至在最新版的HT中，已經支持無需注冊，直接調用setImage()，傳入URL參數的方式（在我的Demo中就是使用的這種方法）。這種方法更加簡潔，但是如果許多場景都應用到同一圖片時，還是建議用戶通過注冊的圖片的，避免多次修改URL：

    node.setImage('symbols/TPLink.json');

好了，現在在瀏覽器中預覽你的HTML文檔，是不是有個TPLINK面板？

最后，怎么讓我們的指示燈閃爍起來呢？用HT開發的產品，要實現閃爍效果很簡單，因為HT預定于圖形組件默認就已與DataModel中的Data數據綁定，綁定的格式也很簡單，只需將以前的參數值用一個帶func屬性的對象替換即可，詳見HT for Web數據綁定手冊。在這里指示燈的閃爍實際上是visible屬性值變化產生的結果，所以我們只需要給visible屬性數據綁定，如下所示：

    {
          "type": "oval",
          "visible": {
            "func": "attr@visibility1"
          },
          "shadow": true,
          "shadowColor": "rgba(208,240,2,0.35)",
          "background": "rgb(178,184,141)",
          "gradient": "radial.center",
          "gradientColor": "rgb(247,255,0)",
          "rect": [
            79, 53,
            31, 32
          ]
     },setInterval(function(){

                    node.a('visibility1', !t_node.a('visibility1'));
}, 400);

到這里，你已經成功完成一個TPLINK面板的制作 (~ . ~)，當然還剩服務器的制作，這里就不再贅述，復雜TPLINK面板都完成了，服務器還遠嗎？

2、連線

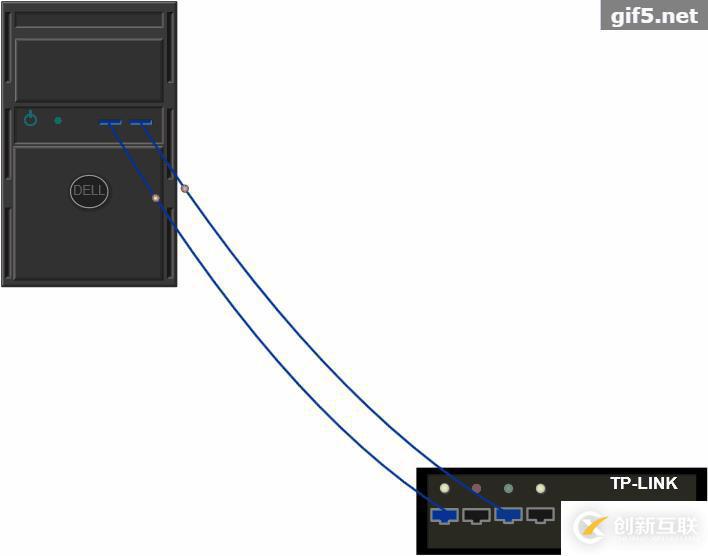

大家也有注意到，我們的Demo中有兩條連線，那連線應該怎么做呢？

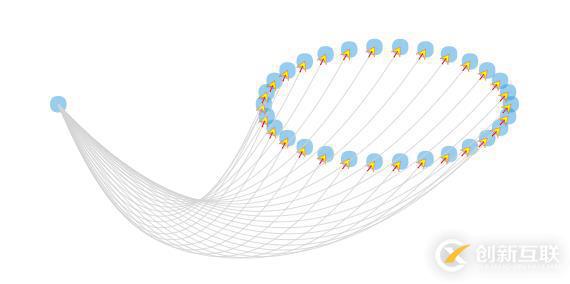

HT默認提供的是直線和多點連線，但是在繪制流程圖、組織結構圖和思維導圖等應用還需要更多的連線類型，  詳情戳HT for Web連線類型手冊

在我們的Demo中，兩條連接服務器和TP-LINK的曲線，均是使用自定義的新連線類型。

ht.Default.setEdgeType(type, func, mutual)函數可以用來自定義連線類型：

其中：

type：字符串類型的連線類型，對應style的edge.type屬性；

fuc：函數類型，根據傳入?yún)?shù)(edge, gap, graphView, sameSourceWithFirstEdge)返回走線的走向信息；

edge：當前連線對象；

gap：多條連線成捆時，笨連線對象對應中心連線的間距；

graphView：當前對應的拓撲組件對象；

sameSourceWithFirstEdge：boolean類型，該連線是否與同組的同一條連線同源；

返回值為{points：new ht.List(...)，segments：new ht.List(...)}結構的連線走向信息，segments的取值同上；

mutual：該參數決定連線是否影響起始或者結束節點上的所有連線，默認為false代表只影響同source和target的EdgeGroup中的連線。

具體實現時，我們需要再引入：

    <script src='ht-edgetype.js'></script>

然后調用ht.Default.setEdgeType(type, func, mutual)函數，代碼如下：

    ht.Default.setEdgeType('line', function(edge){
                        var sourcePoint = edge.getSourceAgent().getPosition(),
                            targetPoint = edge.getTargetAgent().getPosition(),
                            points = new ht.List();
                            points.add(sourcePoint);
                            points.add({
                                x: (sourcePoint.x + targetPoint.x)/2,
                                y: (sourcePoint.y + targetPoint.y)/2 + 300
                            });
                            points.add(targetPoint);

                        return {
                            points: points,
                            segments: new ht.List([1, 3])
                        };
    });

創建一條新的連線時，注意這時候連線類型edge.type為我們自定義的連線類型‘line’：

    var edge = new ht.Edge();
    edge.setSource(startNode);
    edge.setTarget(endNode);
    edge.setLayer('edgeLayer');
    edge.s({
           'edge.type': 'line',
           'edge.color': '#0A3791',
           'edge.width': 8,
           'edge.center': true
           });
    dataModel.add(edge);

到這里連線已經基本完成，還有一點，大家可能對setLayer()方法不是很熟悉，其實這個方法是用于設置連線和圖元的層級，因為默認的層級是edge在node之下，所以需要設置層級后，調用graphView的setLayers方法更改層級之間的關系：　

    graphView.setLayers(['nodeLayer', 'edgeLayer']);

若對自定義連線類型仍舊有疑問，加深了解。

3、流動

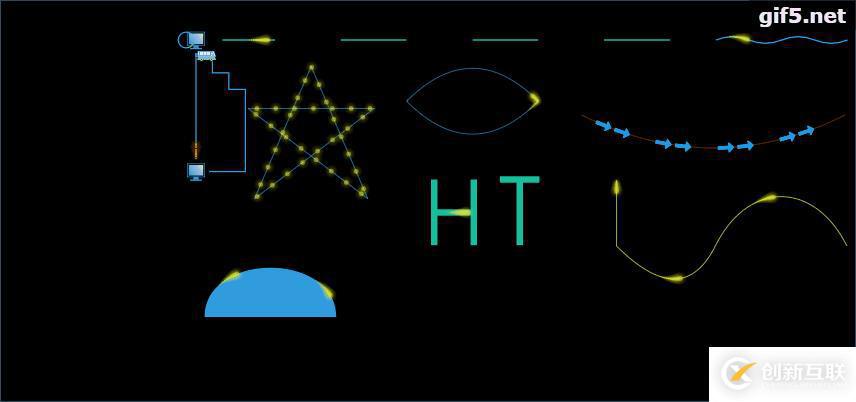

先來看看HT產品中流動的炫酷效果情：

在我的Demo中兩條連線應用了不同方式的流動，但是兩種方式需要ht.flow插件。這個插件在ht.Shape和ht.Edge類型上擴展了樣式控制流動效果，用戶可以通過ht.Shape.setStyle()和ht.Edge.setStyle()來操作這些樣式，下面簡單介紹幾種樣式：

1、flow值為true和false，控制此ht.Shape和ht.Edge是否可流動，默認為false；

2、flow.count，控制流動組的個數，默認為1；

3、flow.step，控制流動的步進，默認為3；

4、flow.element.image，字符串類型，指定流動組元素的圖片，圖片須提前通過ht.Default.setImage()注冊；

....

等等，還有很多的樣式任你玩，

這里必須要引入流動特效插件：

<script src="js/ht-flow.js"></script>

在這里，我們先將流動的圖片提前注冊：

 ht.Default.setImage('arrow', 'symbols/arrow.json');

第一種方式中，直接在連線edge上設置流動相關的屬性（做完后別忘了調用啟動流動的API），在這里通過設置flow.element.image屬性值為'arrow'的方式設置流動的圖片：

    edge.setStyle({
        'edge.type': 'line',
        'edge.color': '#0A3791',
        'edge.width': 8,
        'edge.center': true,
        'flow': true,
        'flow.element.image': 'arrow',
        'flow.element.count': 1,
        'flow.element.max': 30,
        'flow.element.autorotate': true
    });
    raphView.enableFlow(40);//啟動流動；

刷新頁面，arrow在edge上流動起來了！可能還有人會疑問“如果我的流動組元素不是圖片，是圖元呢？”，沒錯，這就是第二種方式！

第二種方式，針對的是流動元素組是圖元的情況：

    var flowNode = new ht.Node();
    flowNode.setImage('arrow');

因為流動實際上是圖元的位置隨著時間發生了變化，所以，我們可以更改圖元的位置來控制它的流動，通過調用flow插件現成的API- - -calculateLength計算出流動線的長度length，然后改變當前步進百分比currentPercentage，具體實現如下：

    graphView.validate();//刷新；
    var length = graphView.calculateLength(edge),//流動線長度；
        step = 4, //步進單位像素；
        stepPercentage = step / length * 100, // 步進百分比；
        currentPercentage = 0; //當前步進百分比；

    setInterval(function(){
        var pos = graphView.getPercentPosition(edge, currentPercentage);//第二個參數為百分比，范圍0到100;
        flowNode.setPosition(pos.x, pos.y);//改變流動節點的位置；
        currentPercentage += stepPercentage;
        if (currentPercentage > 100) currentPercentage = 0;
    }, 400);

做完這些之后，刷新頁面，怎么仍舊沒有流動效果？

其實這里有一個坑，那就是在計算length之前，必須先調用graphView.validate()，為什么呢？為了提高效率，graphView并不是實時刷新，而是多個圖元發生改變后統一刷新，所以這里的graphView.validate()的功能是進行刷新graphView.
