一、什么是MEasy IOT？

10年積累的網站設計制作、成都網站建設經驗，可以快速應對客戶對網站的新想法和需求。提供各種問題對應的解決方案。讓選擇我們的客戶得到更好、更有力的網絡服務。我雖然不認識你，你也不認識我。但先網站策劃后付款的網站建設流程，更有高碑店免費網站建設讓你可以放心的選擇與我們合作。

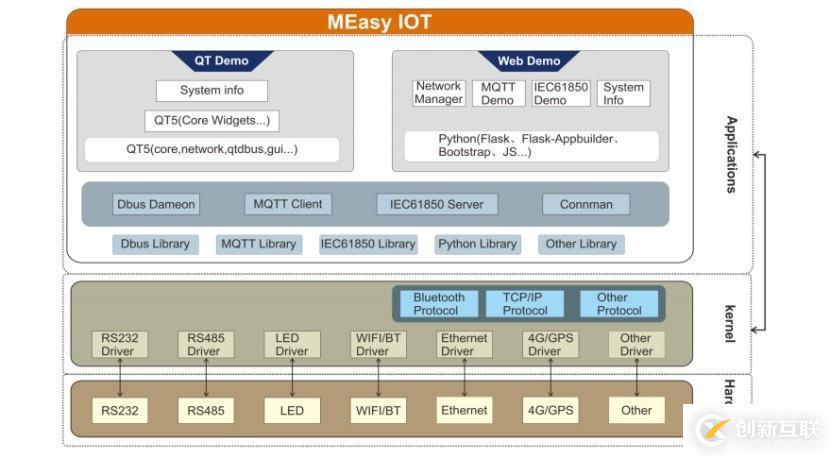

MEasy IOT是深圳市米爾電子有限公司開發的一套由WEB Demo組成的人機交互系統。硬件平臺基于MYD-YA157C；軟件基于YOCTO制作生成的linux文件系統，包含Python WEB運行環境和WEB應用程序。Web Demo是基于Python2.7編寫的B/S架構的應用，包含F(xiàn)lask, Javascript,css, HTML等多種組件。MEasy IOT的結構框圖如下所示：

該系統分為應用層、驅動層以及硬件層，目前推出了Web Demo應用提供給用戶參考，有下面幾個特點：

1、輕量化連接：MEasy IOT使用D-Bus作為應用程序和底層硬件的訪問接口，高效低延遲。例如ADC，LED的控制都是通過D-BUS的實現的Method和Signal來進行訪問和控制的。

2、模塊化拓展：MEasy IOT中的網絡管理應用則使用開源Connman作為中間層來實現對網絡設備的控制, Connman也是一個基于D-Bus的完全模塊化的系統，可以通過插件化進行擴展，以支持EtherNet、WIFI、3G/4G、Bluetooth等網絡設備的管理。

3、集成化應用：MEasy IOT軟件在目標板上目錄結構包含由YOCTO配方直接生成的應用程序和庫。

二、使用簡介

1.登錄

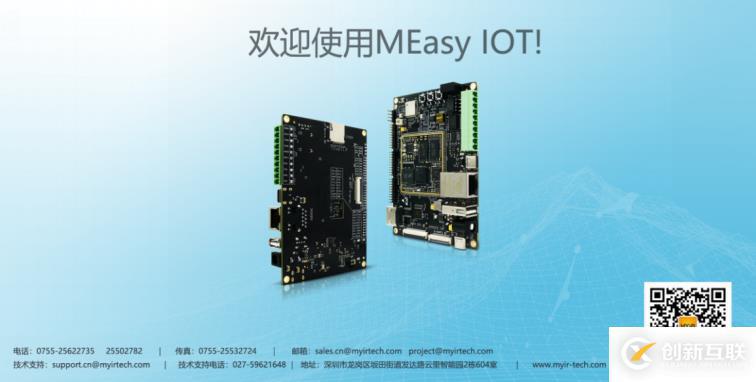

使用前準備開發板上電前請網線插到對應的接口。開發板網口1設置的靜態IP為192.168.1.100，需要在PC添加192.168.1網段的IP，然后將開發板和PC機接入交換機中或者直連，WEB默認的url為http://192.168.1.100:8080 ，進入后的歡迎頁面如下圖所示：

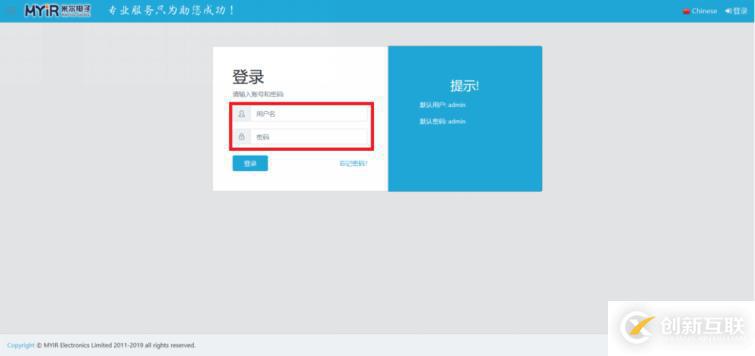

進入歡迎頁面后需要登錄才能進行操作，點擊右上角的Login按鈕進行登錄，默認帳號為admin，密碼為admin.

2.系統信息

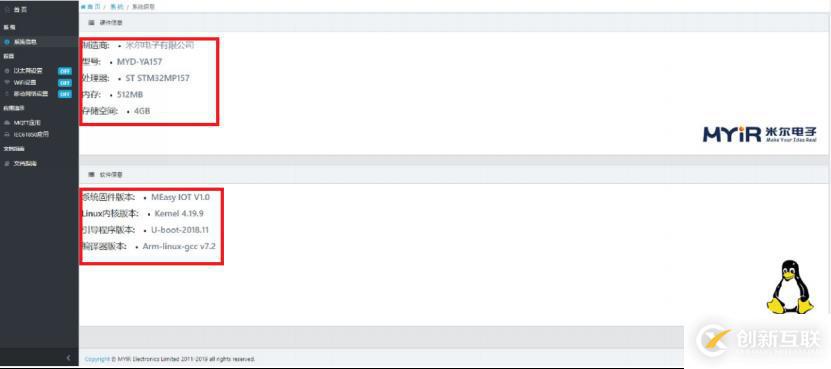

本頁面展示了MYD-YA157開發板的軟硬件信息：

3.設置

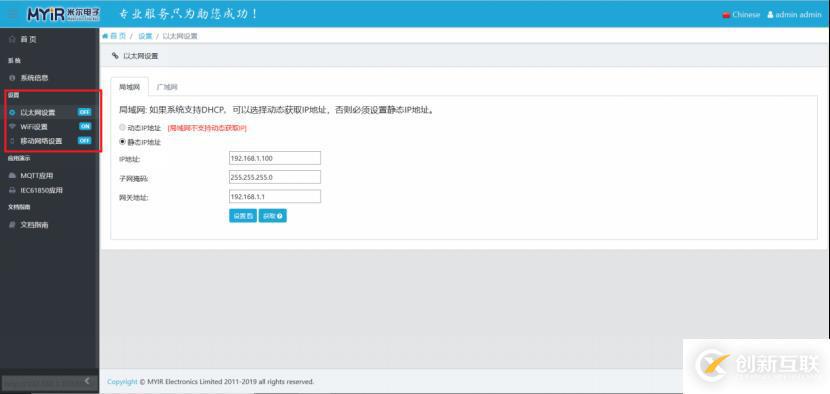

可以根據使用需要進行以太網、WiFi、藍牙的開關以及地址設置：

三、應用展示

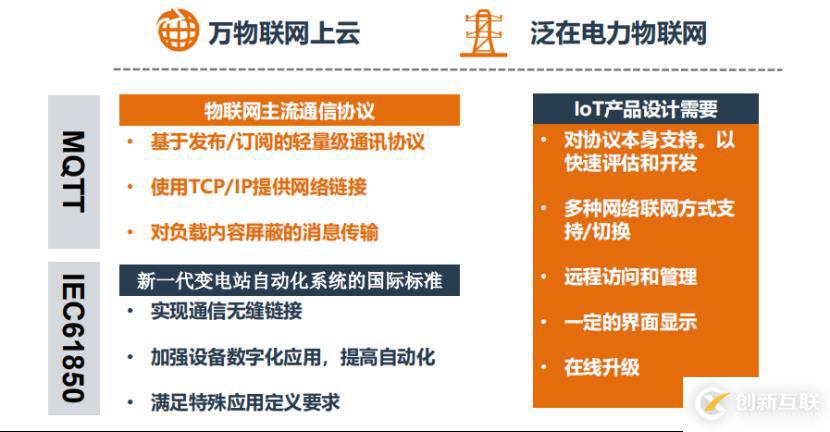

在當今火熱的IOT領域，一個符合物聯網MQTT通信協議以及電力IEC61850標準的設備能夠讓您的設計輕松融入云的世界。

基于這兩個物聯網協議標準，米爾電子推出了一套完整的物聯網框架參考設計，下面為Web的Demo的演示界面，提供基于網頁的遠程配置和通信協議演示，支持RS232、RS485、WiFi/BT、4G/GPS、以太網等豐富的通信和無線接口。

1．MQTT協議:

MQTT(消息隊列遙測傳輸)是ISO 標準下基于發布/訂閱范式的消息協議，工作在 TCP/IP協議族上，是為硬件性能低下的遠程設備以及網絡狀況糟糕的情況下而設計的發布/訂閱型消息協議輕量、簡單、開放和易于實現的，這些特點使它適用范圍非常廣泛。

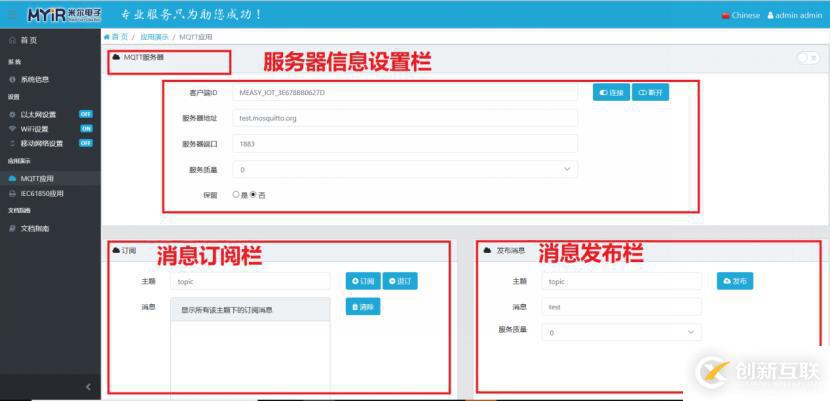

MQTT協議演示界面展示：

遠程發布消息，接受消息，并操作本地硬件進行動作響應

測試步驟

1.通過WIFI設置頁面進行WIFI連接，等待左側的導航欄上面WIFI狀態徽章變?yōu)槟闼B接的WIFI名稱。

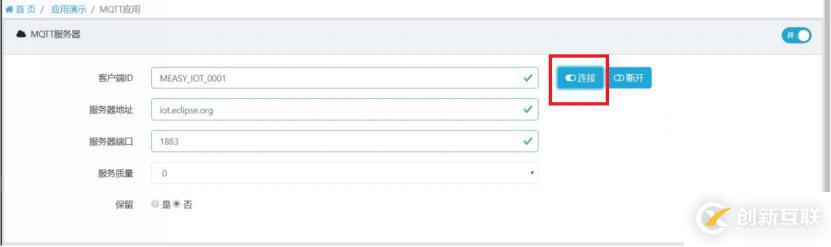

2.進入MQTT應用界面，點擊 MQTT服務器頁面中的連接按鈕，來連接MQTT服務器。

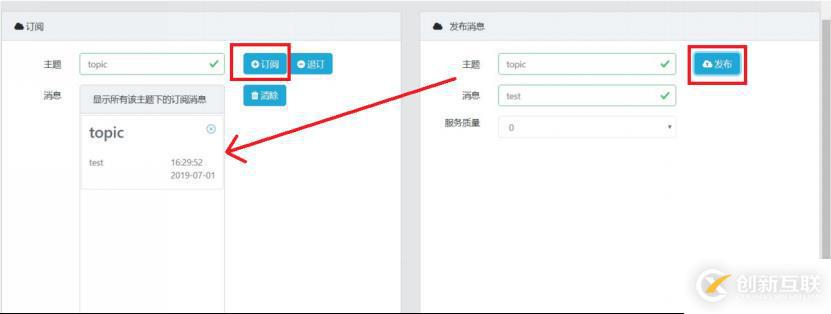

3.點擊MQTT訂閱頁面中的訂閱按鈕，然后再點擊MQTT發布頁面中的發布按鈕，訂閱頁面中即可收到消息。

IEC61850協議：

IEC61850是變電站自動化系統（SAS）中通信系統和分散能源（DER）管理的國際標準。它通過標準的實現，實現了智能變電站的工程運作標準化。使得智能變電站的工程實施變得規范、統一和透明。

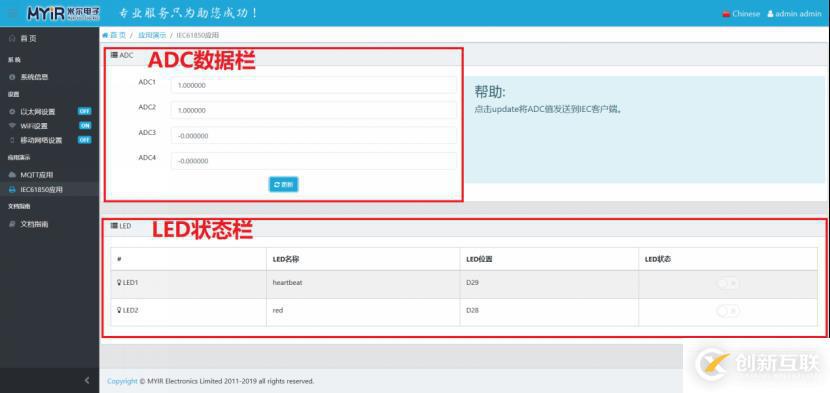

IEC61850協議演示界面展示：

基于板卡和PC的通信演示，實現AD采樣的實時上報

測試步驟

測試LED:

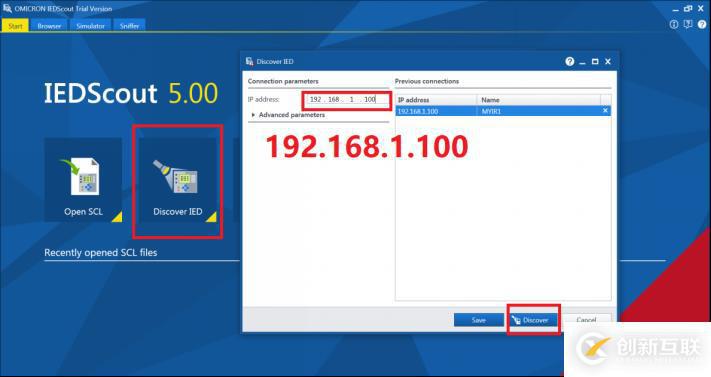

1. 點擊IECScout(需用戶自行下載）主界面下面的 Discover IED 按鈕，然后輸入輸入服務端的IP地址 192.168.1.100 ，輸入完成后點擊 Discover 按鈕。

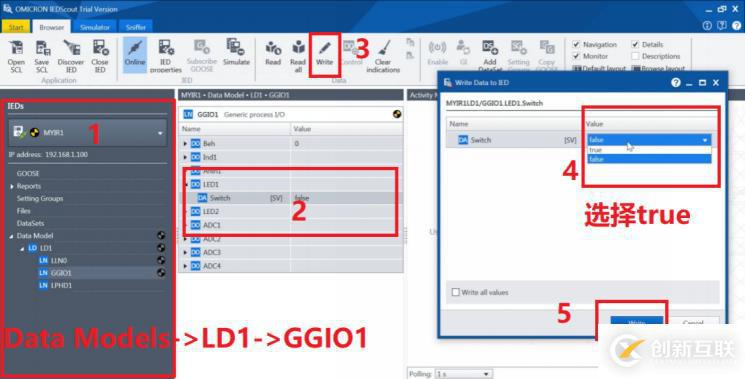

2.進入Browser頁面，可以看到以MYIR1命名的IED設備模型。點擊IED設備模型下面的Data Models->LD1->GGIO1進入通用I/O控制界面。雙擊GGIO1下面的LED1數據對象，可以看到Switch這個數據屬性，然后點擊上方菜單欄的Write按鈕即可對LED1進行控制.

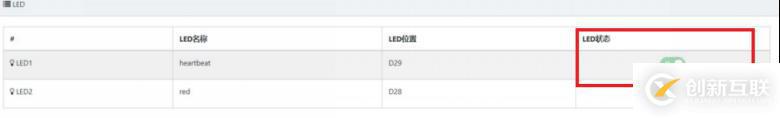

3.在Value欄選擇true，然后點擊Write按鍵，此時開發板上的LED D2就被點亮了，同時WEB頁面IEC61850應用中LED的狀態也被打開了。

測試ADC:

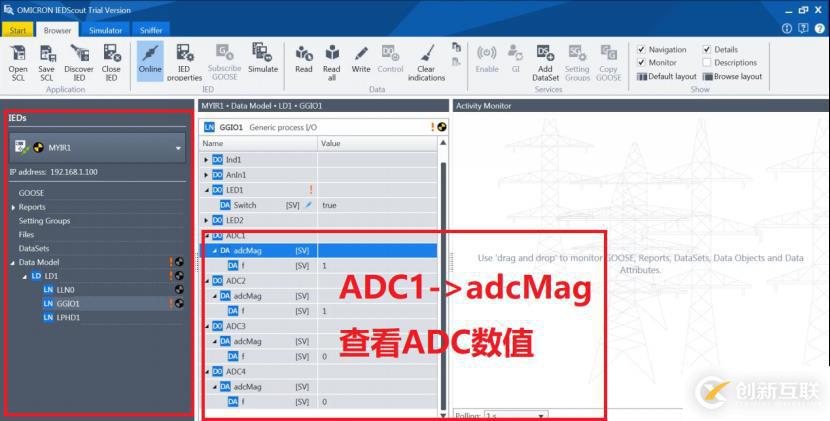

1.在IECScout軟件通用I/O控制界面，依次點擊ADC1->adcMag即可看到ADC的值，這個值和當前WEB頁面IEC61850應用中的ADC的值是一樣的。

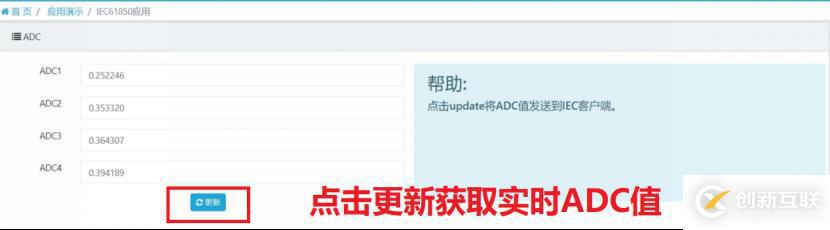

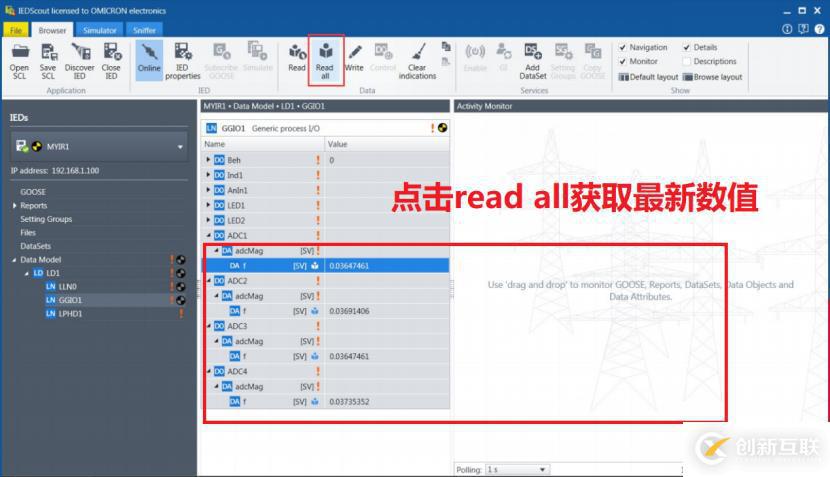

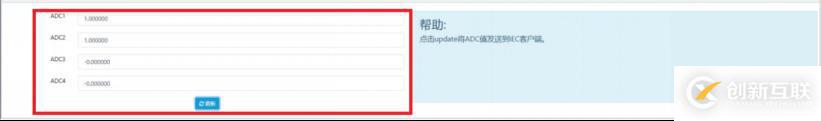

2.在WEB頁面IEC61850應用中點擊ADC下面的更新按鍵，此時WEB頁面中ADC的值更新到了最新值，同時ADC的值也寫入到了IEC Server中，此時需 要在IECScout軟件中點擊菜單欄的Read all按鈕來更新通用I/O控制界面中ADC的值。
