• Docker 中的網絡功能介紹

  創新互聯建站是創新、創意、研發型一體的綜合型網站建設公司，自成立以來公司不斷探索創新，始終堅持為客戶提供滿意周到的服務，在本地打下了良好的口碑，在過去的十載時間我們累計服務了上千家以及全國政企客戶，如成都塑料袋等企業單位，完善的項目管理流程，嚴格把控項目進度與質量監控加上過硬的技術實力獲得客戶的一致稱譽。

默認情況下，容器可以建立到外部網絡的連接，但是外部網絡無法連接到容器。

Docker 允許通過外部訪問容器或容器互聯的方式來提供網絡服務

外部訪問容器:

容器中可以運行一些網絡應用，要讓外部也可以訪問這些應用，可以通過  -P  或  -p  參數來指定端口映射。

實驗環境：

Centos7運行一個容器，提供web服務和ssh服務

宿主機啟用路由轉發（net.ipv4.ip_forward=1）

實驗步驟：

之前已經創建好鏡像啦

執行docker p_w_picpaths查看新生成的鏡像

當使用–P(大寫)標記時，Docker 會隨機映射一個隨機的端口到內部容器開放的網絡端口。

注：-P使用時需要指定--expose選項或dockerfile中用expose指令容器要暴露的端口，指定需要對外提供服務的端口

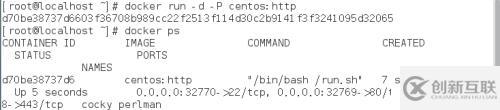

使用 docker ps  可以看到，本地主機的32770被映射到了容器的22端口，本地主機的32769被映射到了容器的80端口，本地主機的32768被映射到了容器的443 端口

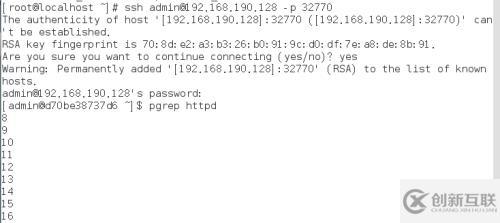

此時訪問本機的 32770端口即可訪問容器內 ssh 應用

查看容器運行的httpd進程

注：192.168.190.128是宿主機目錄

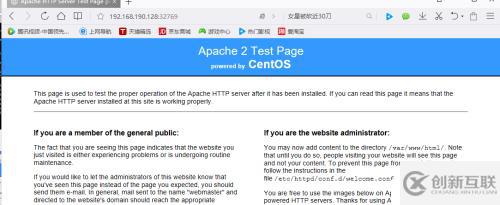

此時訪問本機的 32769端口即可訪問容器內 web 應用

-p（小寫）則可以指定要映射的端口，并且，在一個指定端口上只可以綁定一個容器

注意：

容器有自己的內部網絡和 ip 地址（使用  docker inspect  可以獲取所有的變量。）

-p 標記可以多次使用來綁定多個端口



映射所有接口地址：

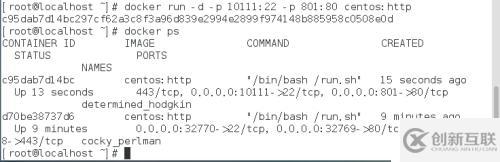

使用 hostPort:containerPort 格式，將本地的10111端口映射到容器的 22 端口，本地的801端口映射到容器的80端口可以執行

測試訪問：

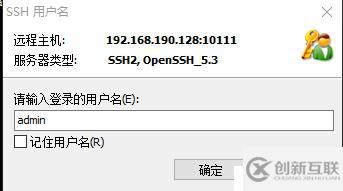

1）ssh測試：

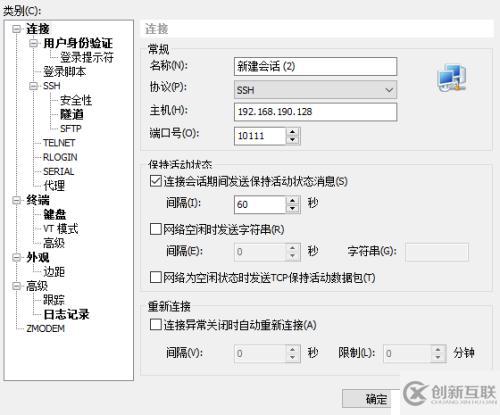

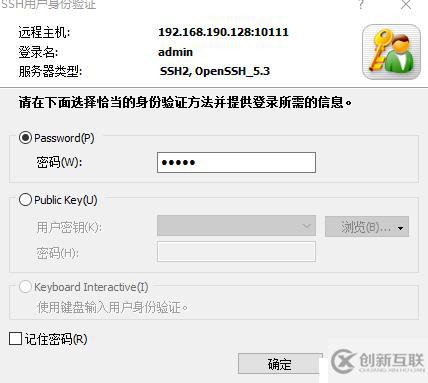

使用xshell工具：

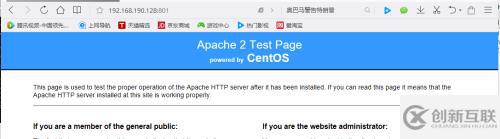

測試web訪問

映射到指定地址的指定端口

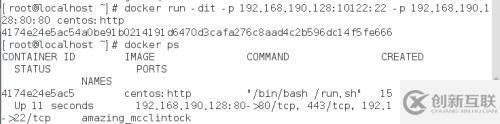

可以使用 ip:hostPort:containerPort 格式，指定映射使用一個特定地址

映射到指定地址的任意端口

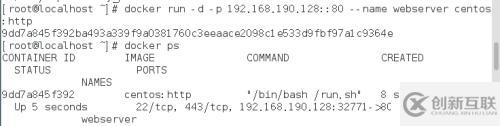

使用 ip::containerPort 綁定192.168.190.128的任意端口到容器的80端口，本地主機會自動分配一個口。--name為啟動的容器指定一個容器名

使用 docker port 來查看當前映射的端口配置，也可以查看到綁定的地址

Docker NAT iptables實現

默認情況下，容器可以主動訪問到外部網絡的連接，但是外部網絡無法訪問到容器



容器訪問外部實現

容器所有到外部網絡的連接，源地址都會被 NAT 成本地系統的 IP 地址（即docker0地址）。這是使用 iptables 的源地址偽裝操作實現的

查看主機的 NAT 規則

外部訪問容器實現

容器允許外部訪問，可以在 docker run 時候通過 -p 或 -P 參數來啟用，不管用那種辦法，其實也是在本地的 iptable 的 nat 表中添加相應的規則

使用 -P 時

iptables -t nat –nvL

使用 -p 80:80 時

iptables -t nat –nvL

docker0 網橋

Docker服務默認會創建一個 docker0 網橋（其上有一個 docker0 內部接口），它在內核層連通了其他的物理或虛擬網卡，這就將所有容器和本地主機都放到同一個物理網絡。

Docker默認指定了 docker0 接口的 IP 地址和子網掩碼，讓主機和容器之間可以通過網橋相互通信

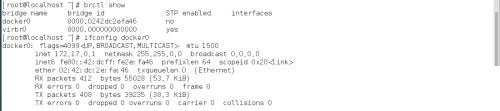

由于目前 Docker 網橋是 Linux 網橋，用戶可以使用 brctl show 來查看網橋和端口連接信息

注：brctl 命令在centos中可以使用yum  install bridge-utils 來安裝

每次創建一個新容器的時候，Docker 從可用的地址段中選擇一個空閑的 IP 地址分配給容器的 eth0端口。使用本地主機上 docker0 接口的 IP 作為所有容器的默認網關

Docker網絡配置

Docker四種網絡模式

docker run 創建 Docker 容器時，可以用 --net 選項指定容器的網絡模式，Docker 有以下 4 種網絡模式：

• host模式，使用 --net=host 指定。

• container模式，使用 --net=container:NAMEorID 指定。

• none模式，使用 --net=none 指定。

bridge模式，使用 --net=bridge 指定，默認設置

host模式

如果啟動容器的時候使用 host 模式，那么這個容器將不會獲得一個獨立的 Network Namespace，而是和宿主機共用一個 NetworkNamespace。容器將不會虛擬出自己的網卡，配置自己的 IP 等，而是使用宿主機的 IP 和端口。

例如，我們?cè)?92.168.190.128/24 的機器上用 host 模式啟動一個含有 web 應用的 Docker 容器，監聽 tcp 80 端口。當我們?cè)谌萜髦袌?zhí)行任何類似 ifconfig 命令查看網絡環境時，看到的都是宿主機上的信息。而外界訪問容器中的應用，則直接使用192.168.190.128:80 即可，不用任何 NAT 轉換，就如直接跑在宿主機中一樣。但是，容器的其他方面，如文件系統、進程列表等還是和宿主機隔離的。

啟動容器前，執行pgrep http查看宿主機httpd進程

上面顯示結果說明宿主機沒有httpd進程運行

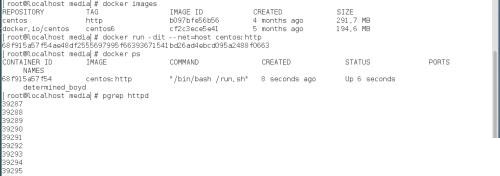

用 host 模式啟動一個含有 web 應用的 Docker 容器

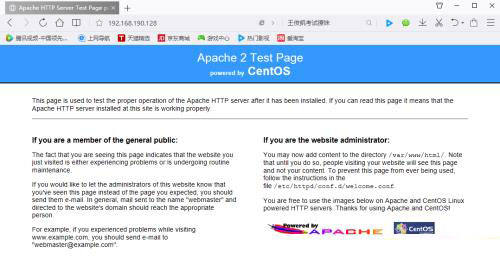

用瀏覽器訪問宿主機地址的80端口

注意防火墻

container 模式

這個模式指定新創建的容器和已經存在的一個容器共享一個 Network Namespace，而不是和宿主機共享。新創建的容器不會創建自己的網卡，配置自己的 IP，而是和一個指定的容器共享 IP、端口范圍等。同樣，兩個容器除了網絡方面，其他的如文件系統、進程列表等還是隔離的。兩個容器的進程可以通過 lo 網卡設備通信。

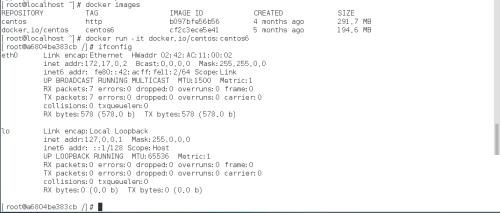

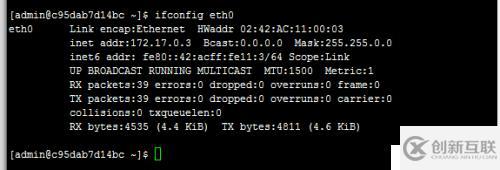

運行一個容器：查看容器的IP

將容器切換到后臺運行:ctrl+p  ctrl+q

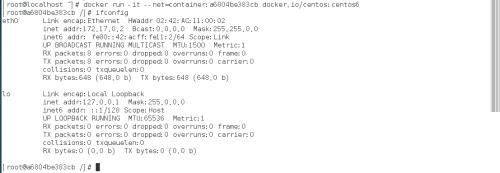

在運行一個容器使用container模式：查看新容器的地址

將這個網絡設備加入到docker0網橋中，可以通過brctl show命令查看；從docker0子網中分配一個IP給容器使用，并設置docker0的IP地址為容器的默認網關。

容器內部訪問外網以及容器和主機之間的端口映射都是通過Iptables實現的，可以查看Iptables表分析。



查看當前 docker0地址

在容器運行時，每個容器都會分配一個特定的虛擬機口并橋接到 docker0。每個容器都會配置同 docker0 ip 相同網段的專用 ip 地址，docker0 的 IP 地址被用于所有容器的默認網關。

運行一個容器

并且查看

通過brctl show命令查看

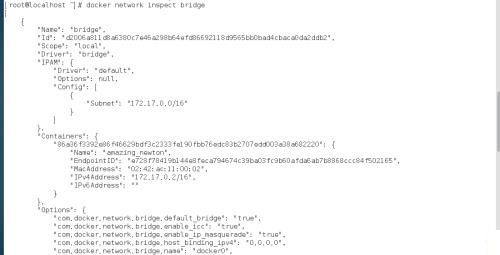

執行docker  network inspect  bridge查看橋接網絡的詳細信息

自定義網橋

除了默認的 docker0  網橋，用戶也可以指定網橋來連接各個容器。在啟動 Docker 服務的時候，使用  -b BRIDGE 或 --bridge=BRIDGE  來指定使用的網橋。

Docker允許你管理 docker0 橋接或者通過-b選項自定義橋接網卡，需要安裝bridge-utils軟件包。

基本步驟如下：

1.確保 docker 的進程是停止的

2.創建自定義網橋

3.給網橋分配特定的 ip

4.以 -b 的方式指定網橋



具體操作步驟：

如果服務已經運行，那需要先停止服務，并刪除舊的網橋

然后創建一個網橋  bridge0，給網橋分配特定的 ip

查看確認網橋創建并啟動

（兩種方法）

修改/etc/sysconfig/docker文件

添加 –b=bridge0

啟動 Docker 服務

新建一個容器，可以看到它已經橋接到了  bridge0 上

進入容器，查看容器的IP

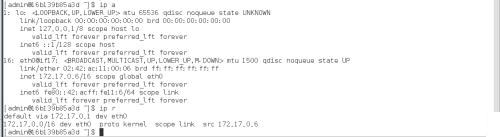

docker服務啟動成功并綁定容器到新的網橋，新建一個容器，你會看到它的 ip 是我們的設置的新 ip段， docker 會自動檢測到它。用 brctl show 可以看到容器啟動或則停止后網橋的配置變化，在容器中使用 ip a和 ip r 來查看 ip 地址配置和路由信息。



下面通過配置一個以 --net=none 啟動的容器，使他達到跟平常一樣具有訪問網絡的權限。來介紹docker 是如何連接到容器中的。



啟動一個運行 /bin/bash的容器，并指定 --net=none

再開啟一個新的終端，查找這個容器的進程 id ，然后創建它的命名空間，后面的 ip netns 會用到

檢查橋接網卡的 ip 和子網掩碼

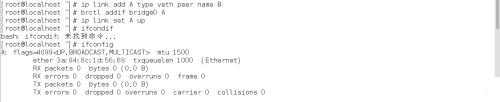

創建一對” peer“接口A 和 B ，綁定 A 到網橋，并啟用它

將 B 放到容器的網絡命名空間，命名為 eth0, 配置一個空閑的 ip

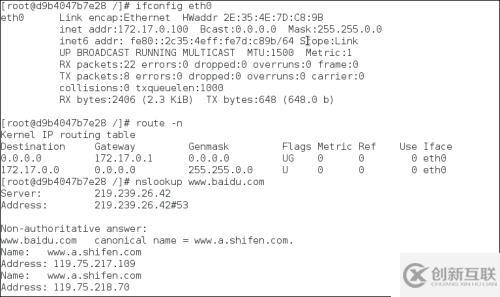

可以使用網絡了
