Trunk的配置實驗

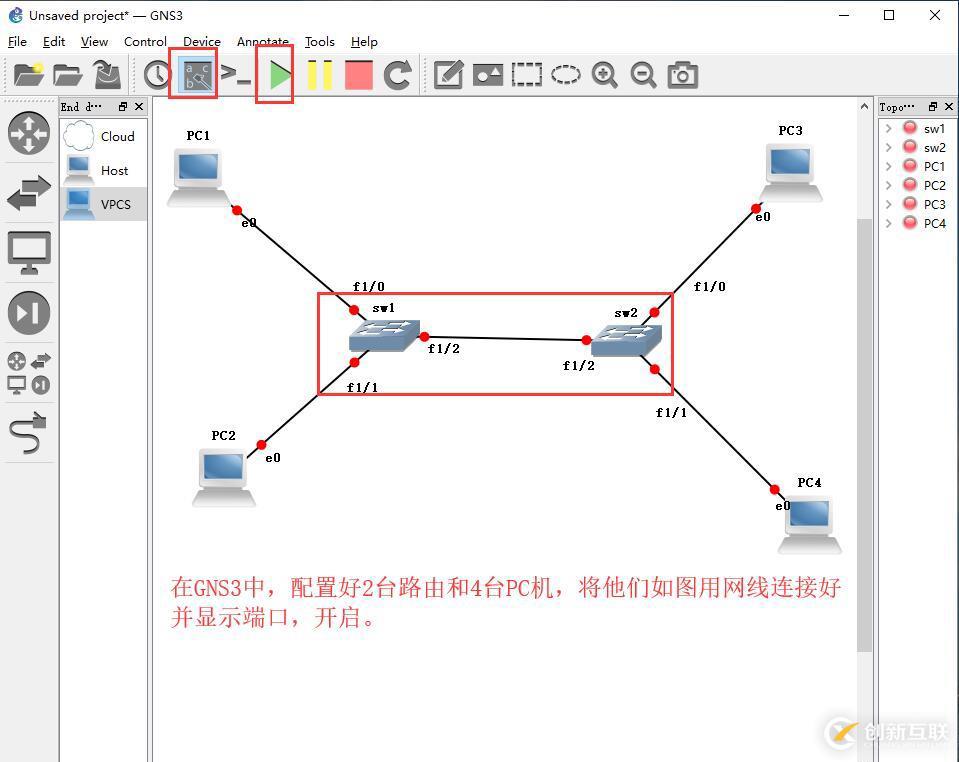

首先打開GNS3，配置好2臺路由和4臺PC機，將他們?nèi)鐖D用網線連接好，并顯示端口，開啟。如圖：

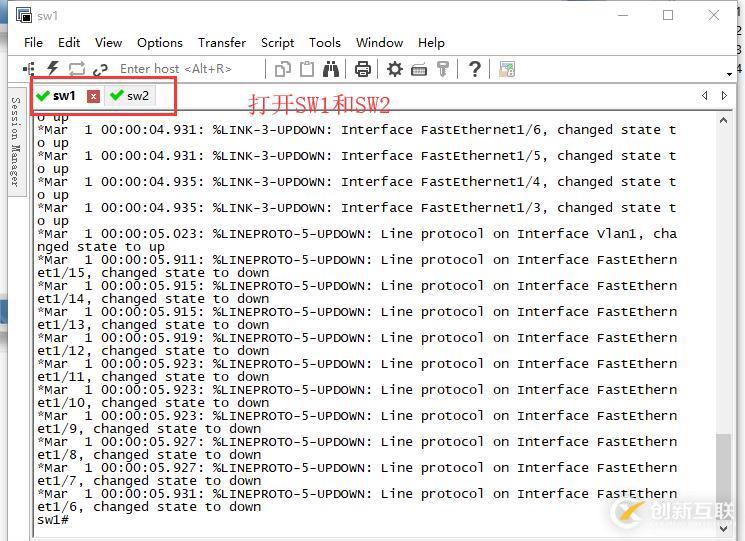

雙擊的打開sw1和sw2，如圖：

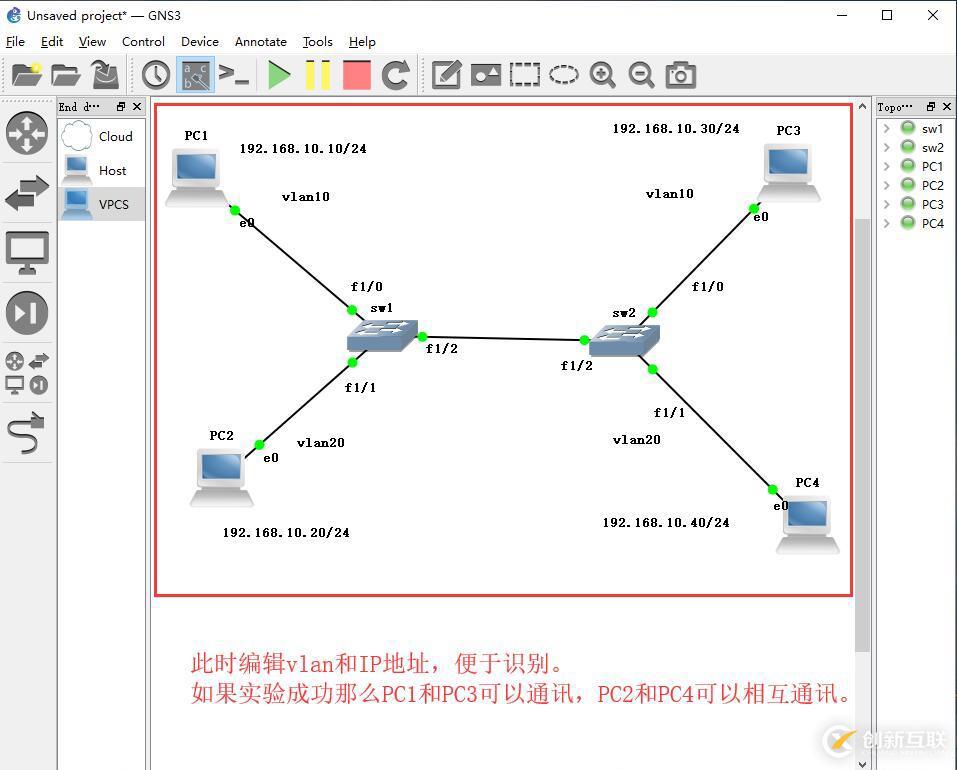

此時編輯vlan和IP地址，便于識別。如果實驗成功，那么PC1和PC3可以通訊，PC2和PC4可以相互通訊。

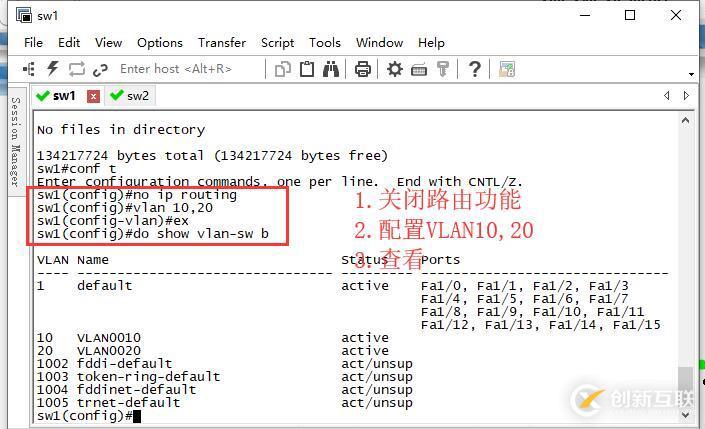

進去后首先關閉路由功能，配置VLAN10,20，配置完成后查看。

下一步，就是進入端口，把端口放入VLAN當中。進入SW1將f1/0 f1/1分別放入vlan10和20中，并查看。如圖：

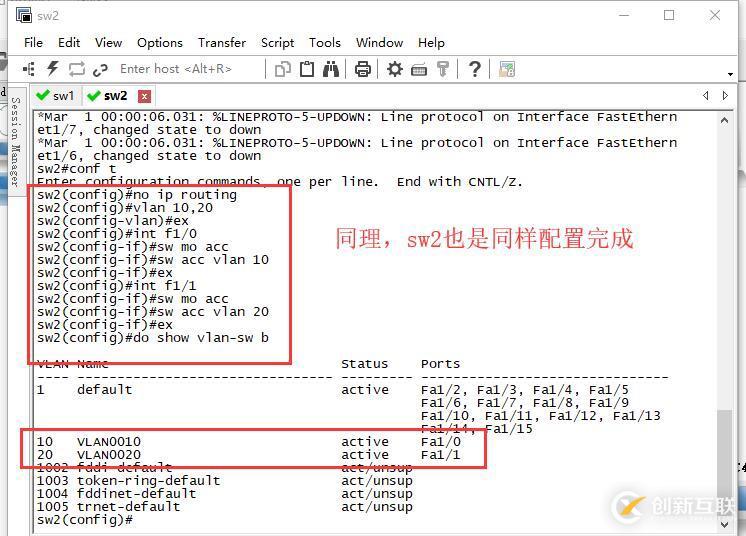

同理，配置SW2，如圖：

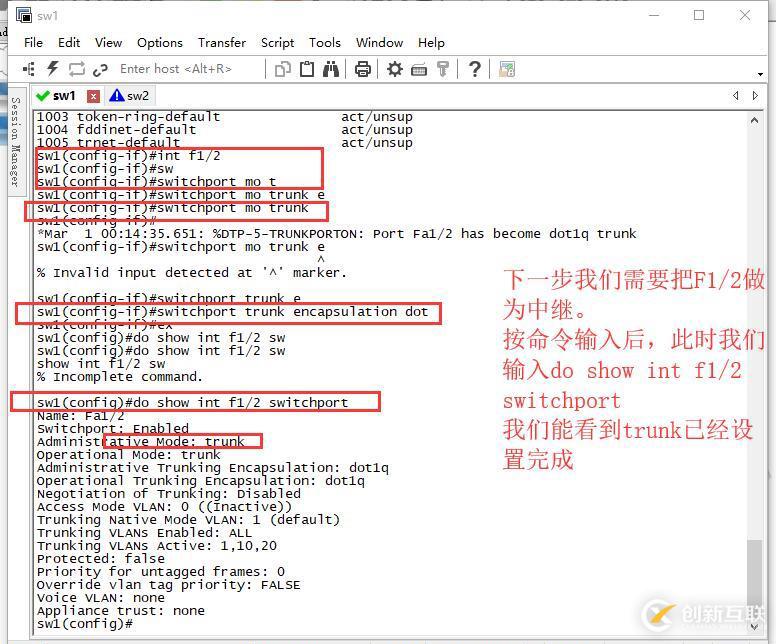

下一步我們需要把f1/2作為中繼。按命令輸入后，此時我們輸入
do show int f1/2 switchport，此時我們能看到trunk已經設置完成

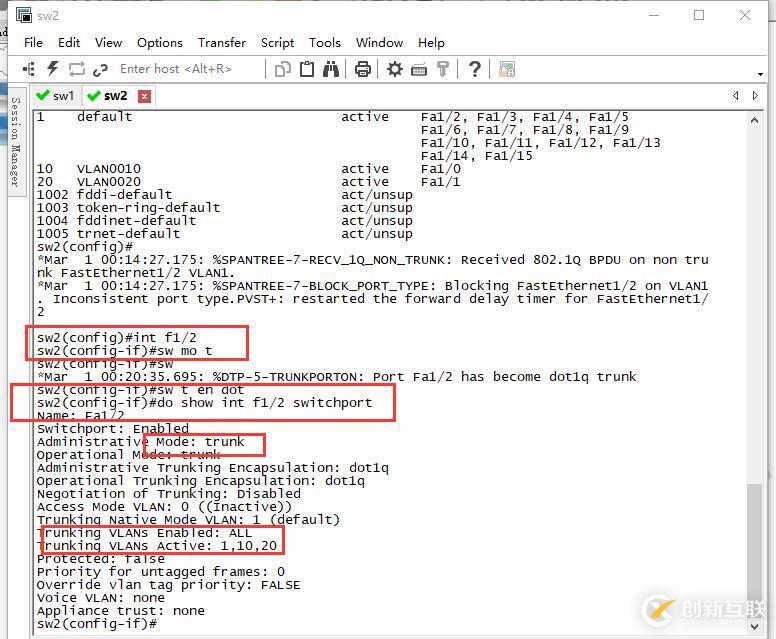

同理將sw2設置，如圖

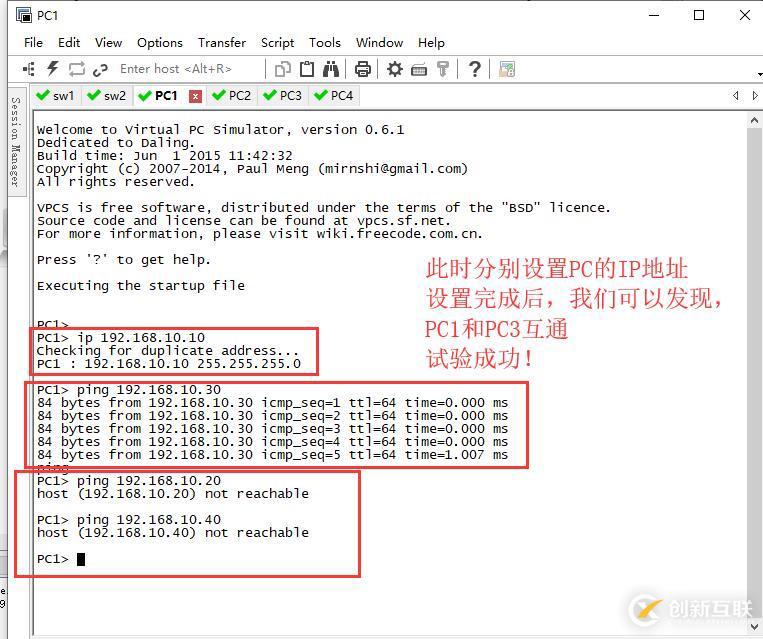

設置完成后，我們打開4臺PC機，分別設置IP地址。在PING一下，檢查是否互聯互通。

PC1和PC3互通

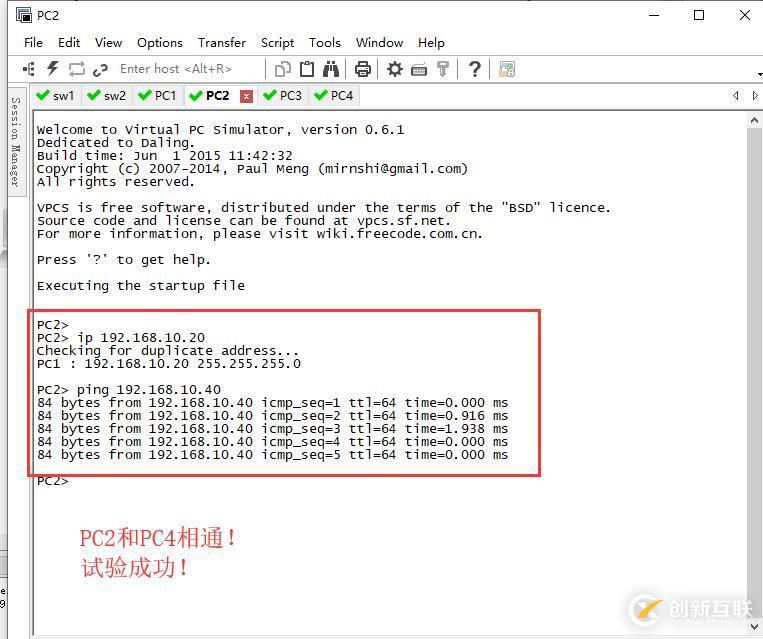

PC2和PC4互通！

創新互聯長期為上千客戶提供的網站建設服務，團隊從業經驗10年，關注不同地域、不同群體，并針對不同對象提供差異化的產品和服務；打造開放共贏平臺，與合作伙伴共同營造健康的互聯網生態環境。為相城企業提供專業的成都做網站、網站設計，相城網站改版等技術服務。擁有10多年豐富建站經驗和眾多成功案例,為您定制開發。

試驗成功！
