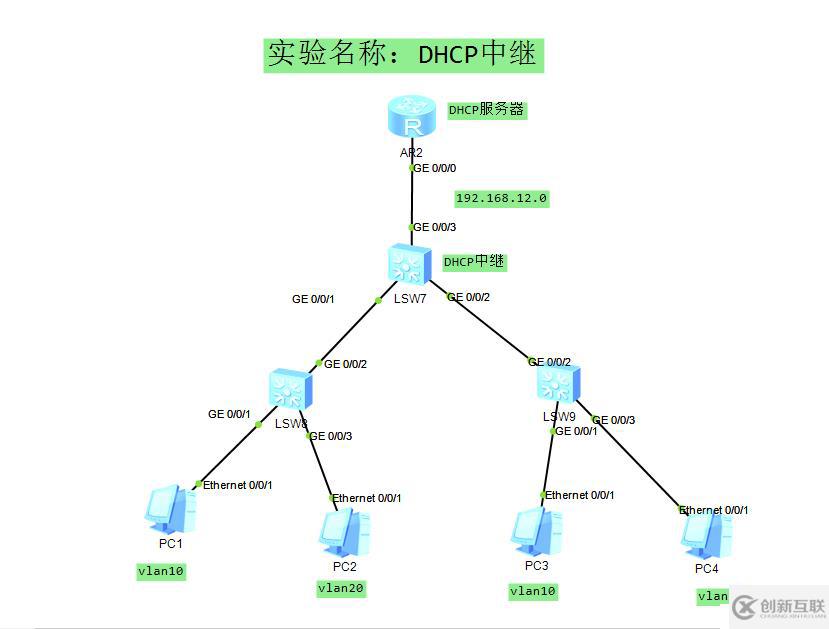

實驗步驟及思路：
一.先給pc機配置ip
pc1:
ip 192.168.1.1
子網掩碼：255.255.255.0
網關：192.168.1.254
pc2:
ip 192.168.2.1
子網掩碼：255.255.255.0
網關：192.168.2.254
pc3:
ip 192.168.1.2
子網掩碼：255.255.255.0
網關：192.168.1.254
pc4:
ip 192.168.2.2
子網掩碼：255.255.255.0
網關：192.168.2.254
二.在lsw8上創建vlan并將端口加入
vlan batch 10 20 創建vlan10,20
interface ge0/0/1 進入端口
port link-type access
port default vlan 10 將vlan10加入端口
interface ge0/0/3 進入端口
port link-type access
port default vlan 20 將vlan20加入端口
interface ge0/0/2
port link-type trunk 將ge0/0/2端口設置為trunk模式
port trunk allow-pass vlan all 允許所有vlan通過
三.在lsw9上創建vlan并將端口加入
vlan batch 10 20 創建vlan10,20
interface ge0/0/1 進入端口
port link-type access
port default vlan 10 將vlan10加入端口
interface ge0/0/3 進入端口
port link-type access
port default vlan 20 將vlan20加入端口
interface ge0/0/2
port link-type trunk 將ge0/0/2端口設置為trunk模式
port trunk allow-pass vlan all 允許所有vlan通過
四.在lsw7上配置網關設置trunk
設置trunk：
interface ge0/0/2
port link-type trunk 將ge0/0/1端口設置為trunk模式
port trunk allow-pass vlan all 允許所有vlan通過
interface ge0/0/2
port link-type trunk 將ge0/0/2端口設置為trunk模式
port trunk allow-pass vlan all 允許所有vlan通過
配置網關：
vlan batch 10,20 創建vlan10,20
interface vlan 10 進入vlan10的虛擬端口
ip address 192.168.1.254 配置網關
interface vlan 20 進入vlan20的虛擬端口
ip address 192.168.2.254 配置網關
因為ge0/0/3端口下不能配置ip所以要創建一個vlan30在虛擬端口上配置ip
vlan 30 創建vlan30
interface vlan 30 進入vlan10的虛擬端口
ip address 192.168.12.1 255.255.255.0 配置ip
五.在路由器上配置ip設置靜態路由
配置ip
interface ge0/0/0 進入端口
ip address 192.168.12.2 255.255.255.0 配置ip
設置靜態路由：
因為路由器在回包時不知去往哪個網段所以用B類地址來讓它既包含1.0網段又包含2.0的網段，然后交給它的下一跳192.168.12.1
ip rout-static 192.168.0.0 255.255.0.0 192.168.12.1
六.驗證，測試
用任何一個pc機訪問別的網段，實現全網通（創建DHCP的前提）
七.創建DHCP地址池
一個地址池只能包含一個vlan
為vlan10創建 地址池
ip pool vlan-10 創建 IP dhcp 地址池；
network 192.168.1.0 mask 255.255.255.0 配置網段；
gateway-list 192.168.1.254 配置網關；
DNS-list 8.8.8.8 配置 DNS 服務器
lease day 3 配置租用期限

10年積累的網站設計制作、網站設計經驗，可以快速應對客戶對網站的新想法和需求。提供各種問題對應的解決方案。讓選擇我們的客戶得到更好、更有力的網絡服務。我雖然不認識你，你也不認識我。但先網站設計后付款的網站建設流程，更有二道江免費網站建設讓你可以放心的選擇與我們合作。

                    為vlan20創建 地址池
                        ip  pool  vlan-20            創建 IP dhcp 地址池；
                               network 192.168.2.0 mask  255.255.255.0   配置網段；
                                    gateway-list  192.168.2.254          配置網關；
                         dns-list 8.8.8.8                                配置 DNS 服務器
                          lease day 3                                   配置租用期限
                            dhcp  enable                                 在全局模式下 開啟 DHCP 服務
                    interface vlan  10                       進入vlan10的虛擬端口
                                 dhcp select global           表示的是當端口上收到 DHCP 報文以后 直接去 DHCP 服務器在全局配置的IP 地址池中選擇一個可用的IP地址；
                             interface vlan  20                       進入vlan20的虛擬端口
                                 dhcp select global           表示的是當端口上收到 DHCP 報文以后 直接去 DHCP 服務器在全局配置的IP 地址池中選擇一個可用的IP地址；
八.在lsw8上配置中繼(當DHCP服務器與DHCP 客戶端在不同網段的時候，使用該技術。可以讓 DHCP 客戶端發送的 DHCP 請求以 “單播”的方式，轉發 到 DHCP 服務器上。)
            dhcp enable                        在全局模式下 開啟DHCP 服務
          interface vlan 10                 進入vlan10的虛擬端
                        dhcp select relay
        dhcp relay server-ip 192.168.20.1       該地址表示的是DHCP服務器地址
                       interface vlan 20                 進入vlan10的虛擬端口
         dhcp select relay
        dhcp relay server-ip 192.168.20.1       該地址表示的是DHCP服務器地址
九.驗證，測試，保存

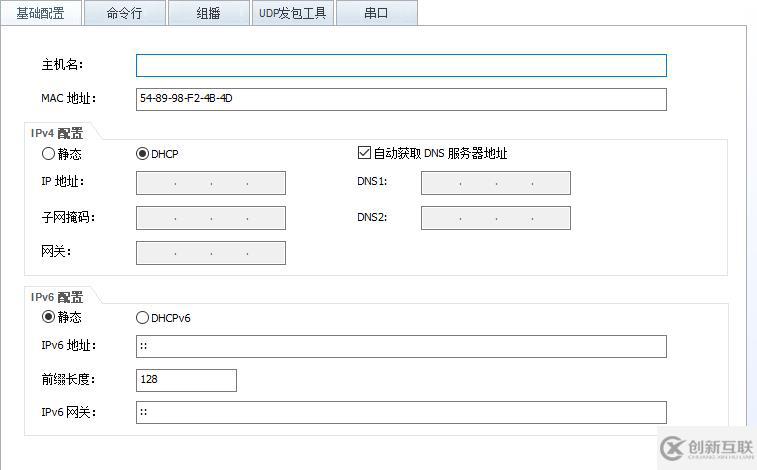

      把pc機設置成DHCP模式，如下：

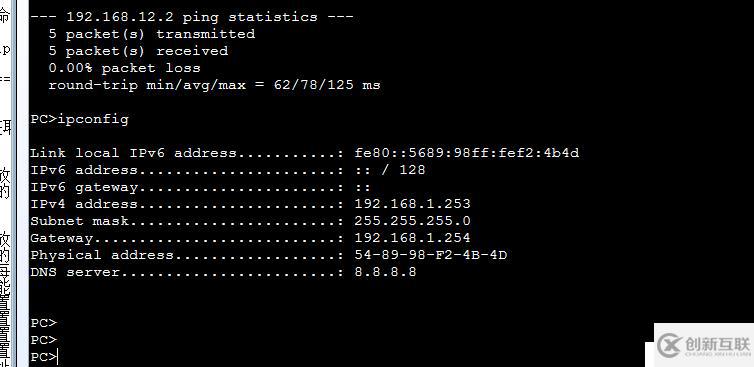

然后再pc機中的命令行輸入ipconfig，效果如下：
