如何實現防火墻NAT控制分析

如何實現防火墻NAT控制分析，很多新手對此不是很清楚，為了幫助大家解決這個難題，下面小編將為大家詳細講解，有這方面需求的人可以來學習下，希望你能有所收獲。

創新互聯堅持“要么做到，要么別承諾”的工作理念，服務領域包括：成都做網站、成都網站設計、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的青川網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

一。NAT分類
NAT No-pat：類似于Cisco的動態轉換，只轉化源IP地址，網絡地址，不轉化端口，屬于多對多轉換，不能節約公網IP地址，使用較少
NAPT：（網絡地址和端口轉換）類似與Cisco的PAT轉換，NAPT即轉換報文的源地址，又轉換源端口，
出接口地址：（Easy-IP）轉換方式簡單，和NAPT一樣，即轉換源地址又轉換源端口，屬于多對一轉換
Smart NAT（智能轉換）：通過預留一個公網地址進行NAPT轉換
三元組NAT：與源IP地址，源du端口和協議類型有關的一種轉換
二，黑洞路由
源地址轉換場景下的環路和無效ARP問題
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析
三，Server-map表
通過Server-map表解決FTP數據傳輸問題
如何實現防火墻NAT控制分析
會話表記錄的是連接信息，包括連接狀態
如何實現防火墻NAT控制分析
Server-map在NAT中的應用
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析
正向條目攜帶端口信息，用來使外部用戶訪問202.96.1.10時直接通過Server-map表進行目標地址轉換
反向條目不攜帶端口信息，且目標地址時任意的，用來使服務器可以訪問互聯網前提是必須是TCP協議，
四，NAT對報文的處理流程
如何實現防火墻NAT控制分析
NAT配置（三種方法）
如何實現防火墻NAT控制分析
(1)NAT No-pat
如何實現防火墻NAT控制分析
走一條默認路由
配置安全策略
如何實現防火墻NAT控制分析
配置NAT地址組，地址組中，地址對應的是公網IP
如何實現防火墻NAT控制分析
配置NAT策略
如何實現防火墻NAT控制分析
針對轉換后的全局地址（NAT地址組中的地址）配置黑洞路由
如何實現防火墻NAT控制分析
驗證NAT配置，用PC1可以ping外網的PC2，可以查看會話表![]如何實現防火墻NAT控制分析
三個紅框表示為源地址，轉化的地址，訪問的地址

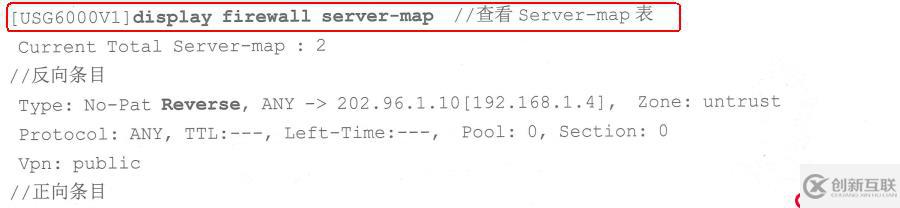

也可以查看Server-map表
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析

（2）NAPT的配置
還是上面的圖，重做NAPT
配置IP
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析
配置安全策略
如何實現防火墻NAT控制分析
配置NAT地址組，地址組中對應的是公網IP
如何實現防火墻NAT控制分析
配置NAT策略
如何實現防火墻NAT控制分析
配置路由黑洞
如何實現防火墻NAT控制分析
驗證結果用PC1ping外網PC2
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析
（3）出接口地址（Easy-IP）就是用R1路由器的g0/0/1的接口去訪問PC2（重新配置）
配置IP
如何實現防火墻NAT控制分析
如何實現防火墻NAT控制分析
配置安全策略
如何實現防火墻NAT控制分析
配置NAT策略
如何實現防火墻NAT控制分析
驗證可以發現，都是轉換的R1路由器g0/0/1接口IP去訪問的
如何實現防火墻NAT控制分析
五，綜合案例
要求：

  1. 財務主機通過no-pat訪問internet（使用100.2.2.10-11）

  2. 學術部主機通過napt訪問internet（使用100.2.2.12）

  3. 公司其它部門通過g1/0/0訪問internet

  4. 配置natserver發布dmz中的服務器（使用100.2.2.9）
    如何實現防火墻NAT控制分析
    一、財務主機通過no-pat訪問internet
    1.配置網絡參數及路由
    [USG6000V1]  int g1/0/2
    [USG6000V1-GigabitEthernet1/0/2] ip add 192.168.1.1 24
    [USG6000V1-GigabitEthernet1/0/2] undo sh
    Info: Interface GigabitEthernet1/0/2 is not shutdown.
    [USG6000V1-GigabitEthernet1/0/2] quit
    [USG6000V1] int g1/0/0
    [USG6000V1-GigabitEthernet1/0/0] ip add 100.1.1.2 30
    [USG6000V1-GigabitEthernet1/0/0] undo sh
    [USG6000V1-GigabitEthernet1/0/0] quit
    [USG6000V1] i proute-static  0.0.0.0 0.0.0.0 100.1.1.1
    2.配置安全策略
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int  g1/0/2
    [USG6000V1-zone-trust] quit
    [USG6000V1] firewall zone untrust
    [USG6000V1-zone-untrust] add int g1/0/0
    [USG6000V1-zone-untrust] quit
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_1
    [USG6000V1-policy-security-rule-sec_1] source-address 192.168.1.0 24
    [USG6000V1-policy-security-rule-sec_1] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_1] action permit
    3.配置nat地址組，地址池中的地址對應的是公網地址
    [USG6000V1-policy-security] quit
    [USG6000V1] nat address-group  natgroup
    [USG6000V1-address-group-natgroup] section 0 100.2.2.10 100.2.2.11
    [USG6000V1-address-group-natgroup] mode no-pat local
    [USG6000V1-address-group-natgroup]
    4.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy
    [USG6000V1-policy-nat-rule-natpolicy] source-address 192.168.1.0 24
    [USG6000V1-policy-nat-rule-natpolicy] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy] action nat address-group natgroup
    [USG6000V1-policy-nat-rule-natpolicy] quit
    [USG6000V1-policy-nat] quit
    5.針對轉換后的全局地址配置黑洞路由
    [USG6000V1] ip route-static 100.2.2.10 32 null 0
    [USG6000V1] ip route-static 100.2.2.11 32 null 0
    6.配置r1（isp）
    <Huawei>sys
    Enter system view, return user view with Ctrl+Z.
    [Huawei] sysname r1
    [r1] undo info ena
    [r1] int g0/0/0
    [r1-GigabitEthernet0/0/0] ip add 100.1.1.1 30
    [r1-GigabitEthernet0/0/0] int g0/0/1
    [r1-GigabitEthernet0/0/1] ip add 200.1.1.1 24
    [r1-GigabitEthernet0/0/1] undo sh
    [r1-GigabitEthernet0/0/1] quit
    [r1]  ip route-static 100.2.2.8 29 100.1.1.2
    7.測試：從財務客戶機上訪問internet服務器
    如何實現防火墻NAT控制分析
    二、學術部主機通過napt訪問internet（使用100.2.2.12）
    1.配置網絡參數
    [USG6000V1] int g1/0/3
    [USG6000V1-GigabitEthernet1/0/3] ip add 192.168.2.1 24
    [USG6000V1-GigabitEthernet1/0/3] quit
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int g1/0/3
    [USG6000V1-zone-trust]q uit
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security-rule-sec_2] source-address 192.168.2.0 24
    [USG6000V1-policy-security-rule-sec_2] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_2] action permit
    [USG6000V1-policy-security-rule-sec_2] quit
    3.配置nat地址組
    [USG6000V1] nat address-group natgroup_2.0
    [USG6000V1-address-group-natgroup_2.0] section 0 100.2.2.12 100.2.2.12
    [USG6000V1-address-group-natgroup_2.0] mode pat
    [USG6000V1-address-group-natgroup_2.0] quit
    4.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy_2.0
    [USG6000V1-policy-nat-rule-natpolicy_2.0] source-address 192.168.2.0 24
    [USG6000V1-policy-nat-rule-natpolicy_2.0] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy_2.0] action nat address-group natgroup_2.0
    [USG6000V1-policy-nat-rule-natpolicy_2.0] quit
    [USG6000V1-policy-nat] quit
    5.針對轉換后的全局地址，配置黑洞路由
    [USG6000V1] ip route-static  100.2.2.12 32 null 0
    6.驗證nat配置
    .如何實現防火墻NAT控制分析
    三、出接口地址（easy-ip）使公司其它部門通過g1/0/0訪問internet

    1.配置網絡參數
    [USG6000V1] int g1/0/4
    [USG6000V1-GigabitEthernet1/0/4] ip add 192.168.3.1 24
    [USG6000V1-GigabitEthernet1/0/4] quit
    [USG6000V1] firewall zone trust
    [USG6000V1-zone-trust] add int g1/0/4
    [USG6000V1-zone-trust]
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_3
    [USG6000V1-policy-security-rule-sec_3] source-address 192.168.3.0 24
    [USG6000V1-policy-security-rule-sec_3] destination-zone untrust
    [USG6000V1-policy-security-rule-sec_3] action permit
    [USG6000V1-policy-security-rule-sec_3] quit
    [USG6000V1-policy-security] quit
    3.配置nat策略
    [USG6000V1] nat-policy
    [USG6000V1-policy-nat] rule name natpolicy_3.0
    [USG6000V1-policy-nat-rule-natpolicy_3.0] source-address 192.168.3.0 24
    [USG6000V1-policy-nat-rule-natpolicy_3.0] destination-zone untrust
    [USG6000V1-policy-nat-rule-natpolicy_3.0] action nat easy-ip
    [USG6000V1-policy-nat-rule-natpolicy_3.0] quit
    [USG6000V1-policy-nat] quit
    4.驗證easy-ip
    1）ping測試
    如何實現防火墻NAT控制分析
    四、配置natserver發布dmz中的服務器（使用100.2.2.9）
    1.配置網絡參數
    [USG6000V1-GigabitEthernet1/0/0] int g1/0/1
    [USG6000V1-GigabitEthernet1/0/1] ip add 192.168.0.1 24
    [USG6000V1-GigabitEthernet1/0/1] quit
    [USG6000V1] firewall zone dmz
    [USG6000V1-zone-dmz] add int g1/0/1
    [USG6000V1-zone-dmz] quit
    2.配置安全策略
    [USG6000V1] security-policy
    [USG6000V1-policy-security] rule name sec_4
    [USG6000V1-policy-security-rule-sec_4] source-zone  untrust
    [USG6000V1-policy-security-rule-sec_4] destination-address 192.168.0.0 24
    [USG6000V1-policy-security-rule-sec_4] action  permit
    [USG6000V1-policy-security] quit
    3.配置ftp應用層檢測（此步驟可以省略，默認已經開啟）
    [USG6000V1] firewall inter trust untrust
    [USG6000V1-interzone-trust-untrust] detect ftp
    [USG6000V1-interzone-trust-untrust] quit
    4.配置nat server
    [USG6000V1] nat server natserver global 100.2.2.9 inside 192.168.0.2
    5.配置黑洞路由
    [USG6000V1] ip route-static  100.2.2.9 32 null 0
    6.驗證
    1）在互聯網主機上訪問dmz中的服務器
    如何實現防火墻NAT控制分析
