版本信息

創新互聯專注于企業全網整合營銷推廣、網站重做改版、哈巴河網站定制設計、自適應品牌網站建設、HTML5建站、商城網站建設、集團公司官網建設、外貿網站制作、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為哈巴河等各大城市提供網站開發制作服務。

openstack版本	pike
控制節點主機	openstack-controller（ubuntu 16.04.5） 172.27.34.37
計算節點主機	openstack-computer（ubuntu 16.04.5） 172.27.34.38
鏡像	cirros-0.3.3-x86_64-disk.img

ubuntu安裝詳見：Ubuntu16.04.5以lvm方式安裝全記錄

openstack安裝詳見：OpenStack實踐(一):Ubuntu16.04下DevStack方式搭建p版OpenStack

local網絡

local網絡與其他網絡和節點隔離。不會與宿主機的任何物理網卡相連，也不關聯任何的 VLAN ID，local網絡中的instance只能與位于同一節點上同一網絡的instance通信，local網絡主要用于單機測試。

目標:cirros01和cirros02互通，cirros03與cirros01、cirros02不通，三個虛擬機都與宿主機不通。網絡拓?fù)淙缦拢?/p>

一、制作鏡像

上傳介質cirros-0.3.3-x86_64-disk.img至/tmp目錄，鏡像下載地址：http://download.cirros-cloud.net/

制作鏡像：

root@openstack-controller:~#?su?-?stack
stack@openstack-controller:~$?source?devstack/openrc?admin?admin
stack@openstack-controller:~$?glance?image-create?--name?cirros-cli?--file?/tmp/cirros-0.3.3-x86_64-disk.img?--disk-format?qcow2?--container-format?bare?--progress

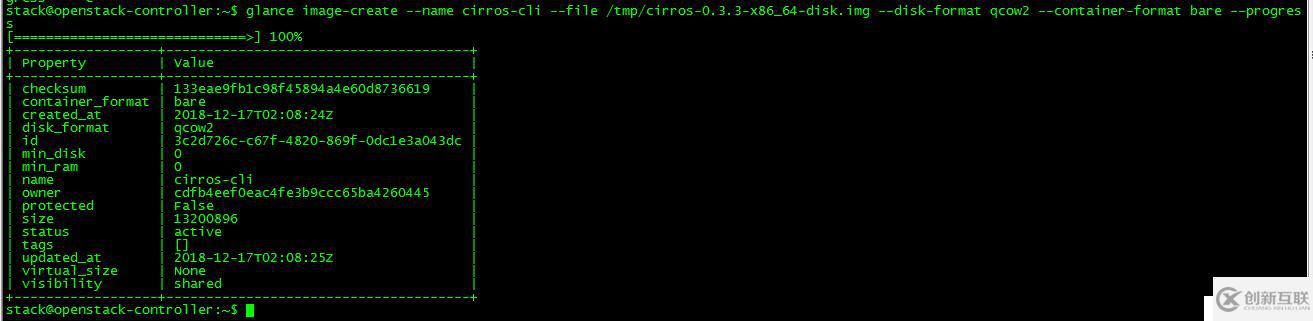

查看新建的image：

二、在ML2中配置local network
1.Neutron默認使用ML2作為core plugin,控制節點和計算節點分別編輯ML2的配置文件/etc/neutron/plugins/ml2/ml2_conf.ini

tenant_network_types?=?local?
mechanism_drivers?=?linuxbridge
type_drivers?=?local,flat,vlan,gre,vxlan,geneve

2.重啟neutron服務

stack@openstack-controller:~$?sudo?systemctl?restart?devstack@q*

三、創建local network

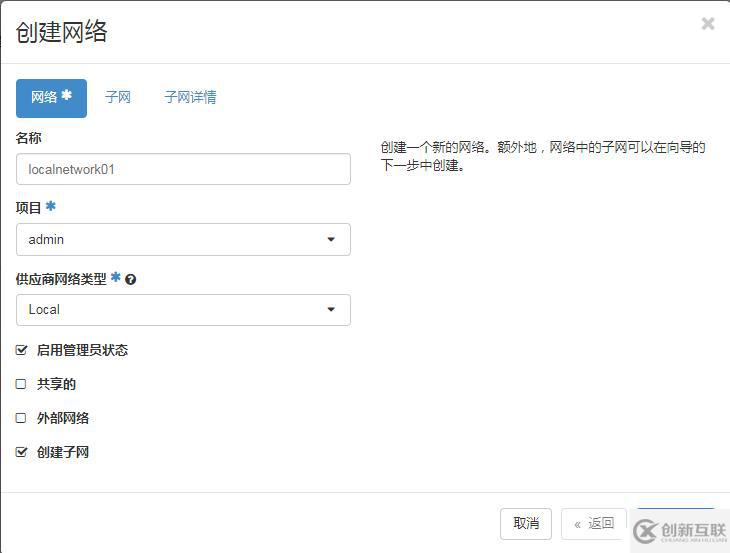

1.創建local-network01

下一步，配置子網

子網為172.16.1.0/24

子網網段為172.16.1.2至172.16.1.50

2.創建localnetwork02

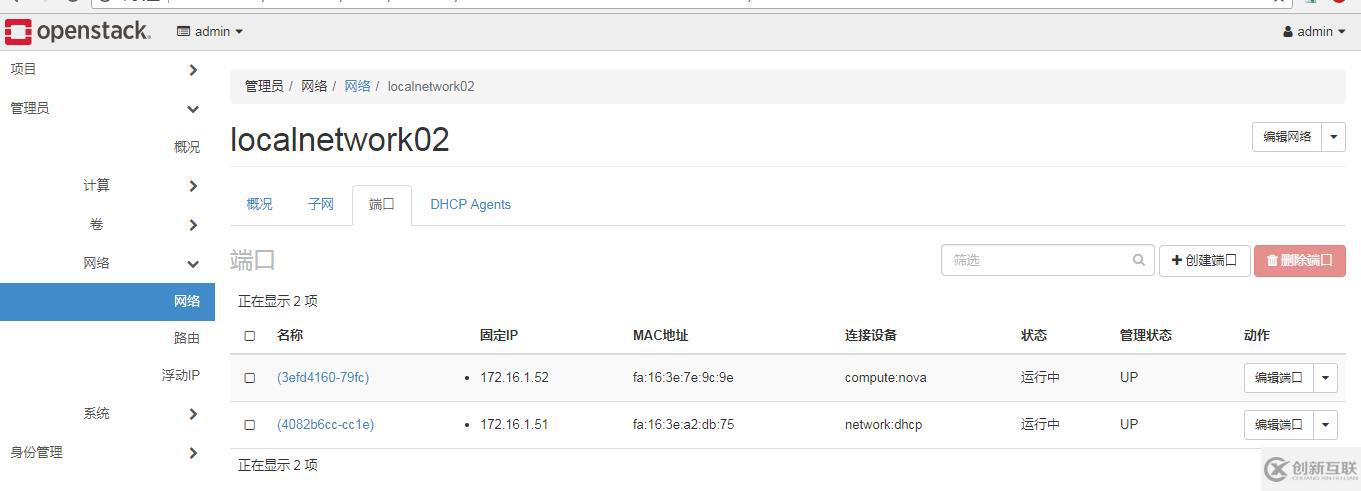

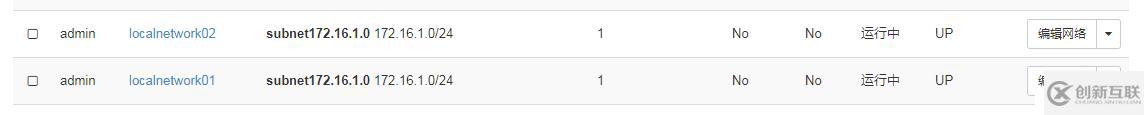

localnetwork01創建完成，同理創建localnetwork02，網段為172.16.1.51至172.16.1.100

四、創建instance

因?yàn)镈HCP agent在控制節點上運行，local網絡的流量只能局限在本節點之內，故計算節點部署的instance發送的DHCP請求無法到達控制節點，無法獲取到ip地址。

本文的instance都位于控制節點

1.查看實例類型

stack@openstack-controller:~$?nova?flavor-list

本文選擇m1.tiny

2.查看主機名和zone

stack@openstack-controller:~$?nova?service-list

3.指定控制節點啟動虛擬機cirros01和cirros02，網絡為localnetwork01

stack@openstack-controller:~$?nova?boot?--flavor?m1.tiny?--image?cirros-cli??--availability-zone?nova:openstack-controller?--nic?net-name=localnetwork01?cirros01

stack@openstack-controller:~$?nova?boot?--flavor?m1.tiny?--image?
cirros-cli??--availability-zone?nova:openstack-controller?--nic?
net-name=localnetwork01?cirros02

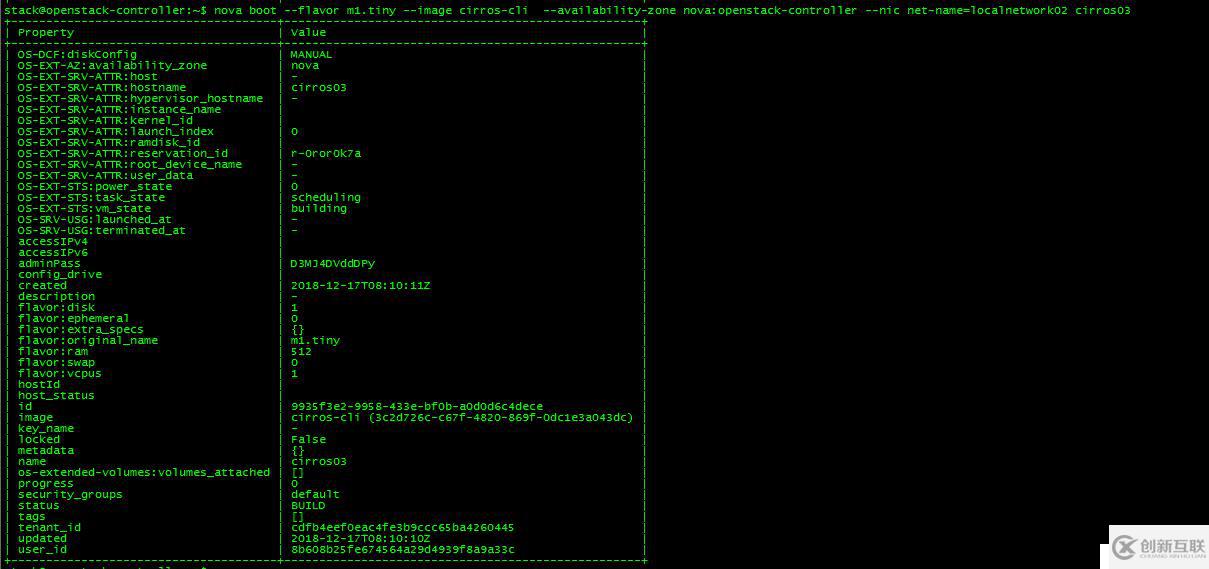

4.新建虛擬機cirros03，網絡為localnetwork02

stack@openstack-controller:~$?nova?boot?--flavor?m1.tiny?--image?cirros-cli??--availability-zone?nova:openstack-controller?--nic?net-name=localnetwork02?cirros03

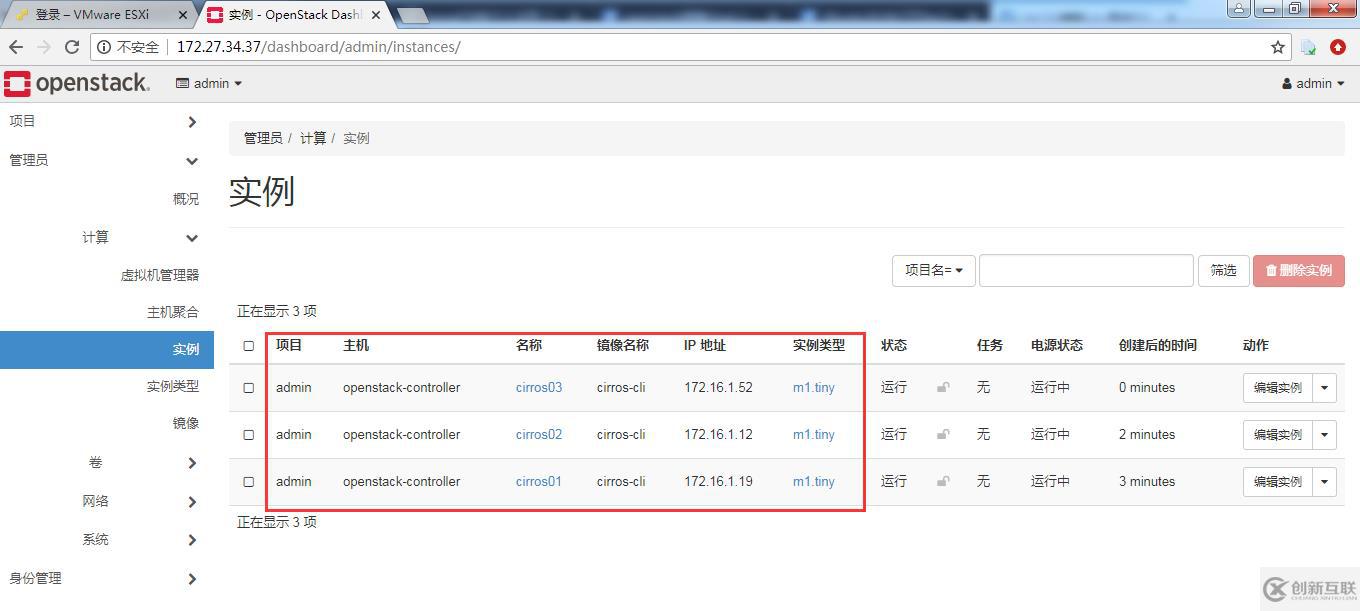

5.控制臺查看新建實例

6.查看虛擬網卡

命令查看tap

root@openstack-controller:~#?brctl?show

控制面板查看

可以看到Linux bridge01 brq91c5618d-18包含的虛擬網卡為tap08d6746a-10和tap4909a73b-da，Linux bridge02 brq7bd9076e-84包含的虛擬網卡為tap3efd4160-79。

五、測試

分別登陸cirros01、cirros02、cirros03，互ping和ping宿主機

1.cirros01

獲取的ip為172.16.1.19

ping cirros02通的，ping cirros03和宿主機不通。

2.cirros02

獲取的ip為172.16.1.12

ping cirros01通的，ping cirros03和宿主機不通。

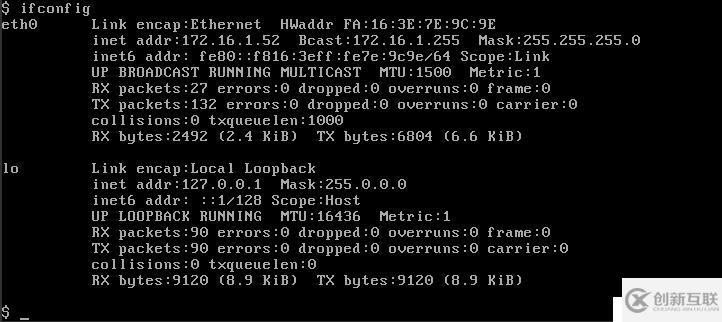

3.cirros03

獲取的ip為172.16.1.52

ping cirros01、cirros02和宿主機都不通。

測試結果符合預期
