概述

創新互聯，為您提供成都網站建設公司、成都網站制作、網站營銷推廣、網站開發設計，對服務廣告制作等多個行業擁有豐富的網站建設及推廣經驗。創新互聯網站建設公司成立于2013年,提供專業網站制作報價服務,我們深知市場的競爭激烈，認真對待每位客戶，為客戶提供賞心悅目的作品。 與客戶共同發展進步，是我們永遠的責任！

openvswitch,一種支持open flow協議的虛擬交換機，簡稱為ovs。類似于我們常說的交換機，只不過它通過遠端的controller來進行管理（可以預先下發一些流表到ovs，或者根據首包被送到controller來下發新的流表），根據流表的匹配結果，來執行相應的action（丟棄、轉發等）。

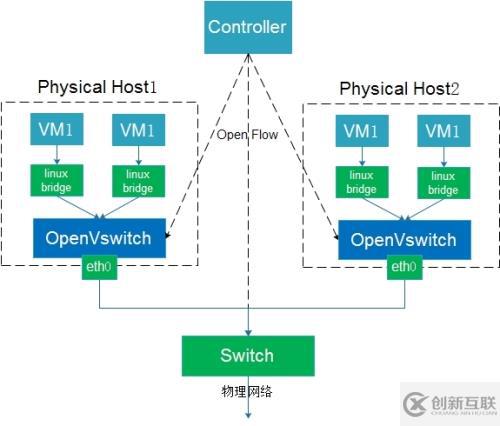

網絡架構

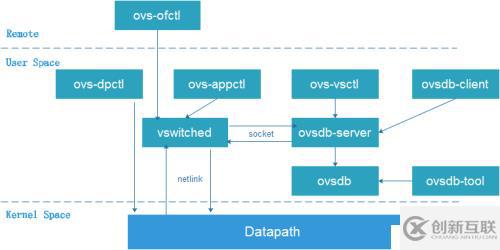

各個組件間關系

datapath：內核模塊，根據流表信息，對收到的數據包進行處理（根據流表的action進行操作）

vswitched：是ovs的核心模塊，在用戶態。用于和遠端管理界面通信(openflow等)，同時與datapath利用netlink進行通信（下發流表等）。所有的配置存儲在ovsdb，與ovsdb-server利用socket進行通信。

ovsdb-server：用于對外提供配置修改和存儲的server

ovsdb：配置保存在這里

ovsdb-tool：命令行的配置的增刪改查

ovsdb-client：通過遠端，對配置進行增刪改查

ovs-vsctl：ovs配置的增刪改查

ovs-appctl：與vswitched進行命令交互

ovs-fpctl：查看和控制openflow交換機的flow表

ovs-dpctl：可以直接配置datapath的工具
