這篇文章主要介紹Opencv如何繪制最小外接矩形、最小外接圓，文中介紹的非常詳細，具有一定的參考價值，感興趣的小伙伴們一定要看完！

成都創新互聯專注于龍游網站建設服務及定制，我們擁有豐富的企業做網站經驗。 熱誠為您提供龍游營銷型網站建設，龍游網站制作、龍游網頁設計、龍游網站官網定制、小程序制作服務，打造龍游網絡公司原創品牌,更為您提供龍游網站排名全網營銷落地服務。

Opencv中求點集的最小外結矩使用方法minAreaRect，求點集的最小外接圓使用方法minEnclosingCircle。

minAreaRect方法原型：

RotatedRect minAreaRect( InputArray points );

輸入?yún)?shù)points是所要求最小外結矩的點集數組或向量；

minEnclosingCircle方法原型：

void minEnclosingCircle( InputArray points,
                   CV_OUT Point2f& center, CV_OUT float& radius );

第一個參數points是所要求最小外結圓的點集數組或向量；

第二個參數Point2f類型的center是求得的最小外接圓的中心坐標；

第三個參數float類型的radius是求得的最小外接圓的半徑；

使用minAreaRect和minEnclosingCircle方法分別求最小外接矩和圓：

#include "core/core.hpp"
#include "highgui/highgui.hpp"
#include "imgproc/imgproc.hpp"
#include "iostream"

using namespace std;
using namespace cv;

int main(int argc,char *argv[])
{
  Mat imageSource=imread(argv[1],0);
  imshow("Source Image",imageSource);
  Mat image;
  blur(imageSource,image,Size(3,3));
  threshold(image,image,0,255,CV_THRESH_OTSU);
  imshow("Threshold Image",image);

  //尋找最外層輪廓
  vector<vector<Point>> contours;
  vector<Vec4i> hierarchy;
  findContours(image,contours,hierarchy,RETR_EXTERNAL,CHAIN_APPROX_NONE,Point());

  Mat imageContours=Mat::zeros(image.size(),CV_8UC1); //最小外接矩形畫布
  Mat imageContours1=Mat::zeros(image.size(),CV_8UC1); //最小外結圓畫布
  for(int i=0;i<contours.size();i++)
  {
    //繪制輪廓
    drawContours(imageContours,contours,i,Scalar(255),1,8,hierarchy);
    drawContours(imageContours1,contours,i,Scalar(255),1,8,hierarchy);


    //繪制輪廓的最小外結矩形
    RotatedRect rect=minAreaRect(contours[i]);
    Point2f P[4];
    rect.points(P);
    for(int j=0;j<=3;j++)
    {
      line(imageContours,P[j],P[(j+1)%4],Scalar(255),2);
    }

    //繪制輪廓的最小外結圓
    Point2f center; float radius;
    minEnclosingCircle(contours[i],center,radius);
    circle(imageContours1,center,radius,Scalar(255),2);

  }
  imshow("MinAreaRect",imageContours);
  imshow("MinAreaCircle",imageContours1);
  waitKey(0);
  return 0;

作圖步驟：

1. 對原始圖像均值濾波并二值化；

2. 求圖像的最外層輪廓；

3.  使用minAreaRect方法求輪廓的最小外接矩形，轉化求得矩形的四個頂點坐標，并繪制矩形；

4.  使用minEnclosingCircle方法求輪廓的最小外接圓，獲取圓心和半徑信息，并繪制圓；

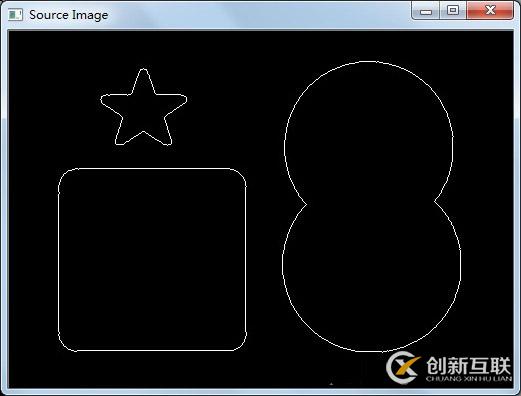

原始圖像：

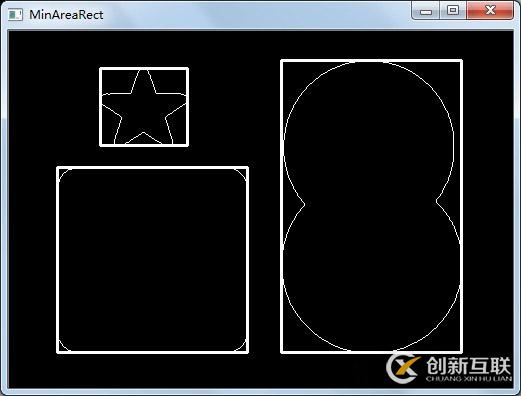

最小外接矩：

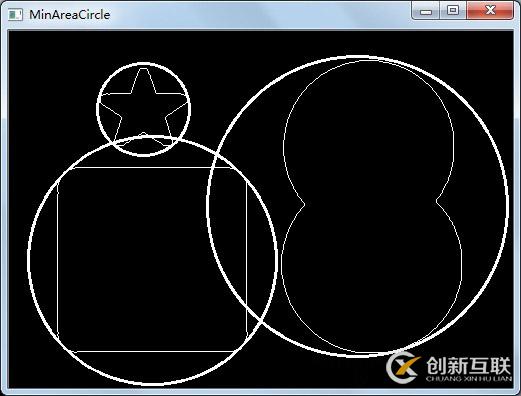

最小外接圓：

以上是“Opencv如何繪制最小外接矩形、最小外接圓”這篇文章的所有內容，感謝各位的閱讀！希望分享的內容對大家有幫助，更多相關知識，歡迎關注創新互聯網站建設公司行業資訊頻道！
