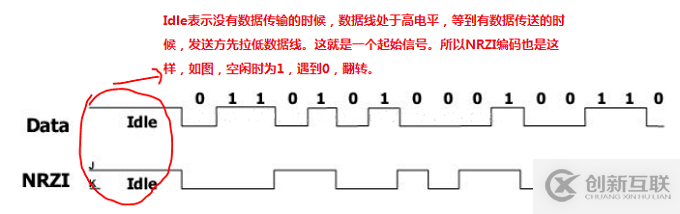

USB的NRZI編碼方式，將原數據進行處理，原數據為0時，編碼成電平翻轉，原數據為1時，編碼成電平不翻轉，USB要發送數據的時候，硬件把數據流轉化成為NRZI編碼，然后經過USB的差分線D+和D-將數據發送出去，接收方在接收數據的后做逆處理，要注意的是，在沒有數據傳輸?shù)臅r(shí)候，也就是空閑的時候，數據線是保持高電平的，這點一定要注意，很多書上就是一筆代過，根本不知道為什么！

10年積累的成都網站制作、成都網站建設經驗，可以快速應對客戶對網站的新想法和需求。提供各種問題對應的解決方案。讓選擇我們的客戶得到更好、更有力的網絡服務。我雖然不認識你，你也不認識我。但先網站制作后付款的網站建設流程，更有攀枝花免費網站建設讓你可以放心的選擇與我們合作。

在USB的頭部有一個同步域，由7個0組成，當編碼成NRZI的時候，就是一串0101010的方波了，而方波的頻率就是發送的波特率。

#include <stdio.h>
//對8bit數據的NRZI編碼
int main(void)
{
 int i , j;
 unsigned char RawData = 0x00 ; //0000 0000
 unsigned char NRZI_Data ;
 unsigned char buffer[8] ;
 unsigned char state = 1 , _state;
 //打印原始數據
 printf("RawData:0x%x\n",RawData);
 //處理8bit數據，將數據保存到數組里
 for(i = 0 ; i < 8 ; i ++)
 {
 //如果最高位為1時
 //如果為1，翻譯成電平不翻轉
 if(RawData & 0x80)
  buffer[i] = _state ;
 else
 {
  //設置一個空閑位idle，后面NRZI變化的時候也要關注它
  if(state == 1)
  {
  buffer[i] = !state ;
  state = -1 ;
  goto __flag ;
  }
  buffer[i] = !_state ;
 }
 //保持上一個數據的狀態
 __flag:
 _state = buffer[i] ;
 RawData <<=1 ;
 }
 //組合
 for(i = 0 , j = 7 ; i < 8 , j >= 0 ; i++ , j--)
 NRZI_Data |= buffer[i] << j ;
 printf("NRZI_Data:0x%x\n",NRZI_Data);
 return 0 ;
}
