在混合多云的世界里，Kubernetes是如此流行，已經成為應用統一部署和管理的事實標準，而Tungsten Fabric與Kubernetes的集成，更增強了后者的網絡性能和安全性，幫助實現業務落地。

4月28日，在TF中文社區線上直播活動【 TF Live 】中，社區技術代表?xiàng)钣昱c大家進行了在線交流，看看TF與K8s能碰撞出怎樣的火花。

直播活動由 TF中文社區 和SDNLAB聯合舉辦。

創新互聯建站-專業網站定制、快速模板網站建設、高性價比莒南網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式莒南網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋莒南地區。費用合理售后完善，10多年實體公司更值得信賴。

【pdf文檔下載】

https://tungstenfabric.org.cn/assets/uploads/files/kubernetes-sdn-tungsten-fabric.pdf

【高清視頻下載鏈接】

https://pan.baidu.com/s/1cnwFJ3pmoY7HPnLCH37hbw
提取碼：guxu

楊雨曾負責多個大型金融云平臺、企業云平臺的建設，專注于運維自動化、SDN和分布式存儲。作為2016年就接觸Tungsten Fabric的老兵，他在4月28日的直播與互動中輸出了很多硬核干貨，和大家分享了多年的技術積累和實踐。



TF就是基于BGP MPLS的VPN

Tungsten Fabric曾用名OpenContrail，2018年3月遷移到Linux基金會。一句話概括TF的核心技術，就是基于BGP MPLS VPN技術。

BGP MPLS VPN技術在運營商的廣域網絡有了20多年的應用歷史，是一個比較成熟的技術。運營商基于BGP MPLS VPN技術，基于同一套網絡基礎架構和線路的基礎上，為不同的網絡租戶提供了跨廣域網的虛擬專線服務。

BGP MPLS VPN技術的核心就是通過BGP協議作為控制平面，實現不同站點之間的路由和VPN信息的交互，BGP協議就是一個分布式的控制器。數據平面就是有MPLS標簽的隧道實現傳輸，做到流量的隔離，同時也可以借助ECMP等技術來做鏈路的負載均衡。

Tungsten Fabric將廣域網中的BGP MPLS VPN技術運用到了數據中心。在虛擬化的環境中，原來部署在運營商端點的PE，現在變成了部署在每個計算節點上的vRouter。換句話說，vRouter承擔了PE的角色。不同虛擬網絡的虛擬機，接入不同VRF后實現了隔離，通過隧道協議實現數據傳輸。在控制平面上，MAC地址A和B的通信，都是通過BGP協議實現信息的下發和交互。



在多云互聯、性能和擴展性方面，Tungsten Fabric都將SDN提升到了一個新的水平，在不同的數據中心（包括公有云和私有云）的部署中，輕松實現了虛擬機、容器、物理機的統一SDN環境。



在性能上，Tungsten Fabric支持原生Kernel轉發，可以限速跑滿一個萬兆的網卡。通過控制器形成集群和分布式數據庫的采用，Tungsten Fabric具有非常好的規模擴展性。在目前的實際部署中，基本都大于200個計算節點，到上千個計算節點。通過不同控制器，還可以建立EBGP鄰居，實現跨多個集群的虛擬網絡的互聯。

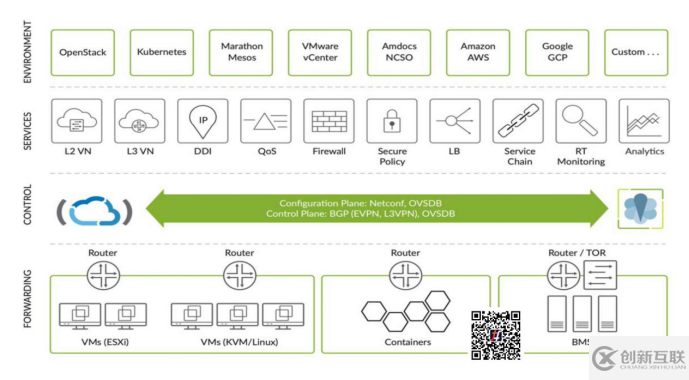

圖：TF功能一覽



Tungsten Fabric對接的負載類型，包含虛擬機、Linux虛擬機、容器、裸機等，這些工作負載都通過TF統一的SDN控制器實現互聯。而上層的云管平臺，包括OpenStack、K8s、VMware，以及一些公有云平臺，也都可以實現多云的統一SDN管理。



更重要的是，Tungsten Fabric可以提供豐富的網絡功能。在不同的虛擬網絡（如VS棧的虛擬網絡或GRE的虛擬網絡）上，基于不同的三層列表、二層路由表來實現隔離，同時也提供DHCP、DNS、以及IP地址管理等功能，以及防火墻、安全策略、負載均衡、服務鏈、監控、分析等功能。



這么多功能怎么實現的？就是通過Tungsten Fabric的控制器。



控制器基于BGP作為SDN的控制平面，實現相應的路由條目、二層轉發表的管理，同時支持OVSDB實現對物理設備的配置。物理機可以通過VLAN接入TOR交換機，再轉成VXLAN，和相應的容器或虛擬機、虛擬網絡互通，這些都是通過BGP和OVSDB實現的。

TF如何加持K8s

實際上，Tungsten Fabric一開始主要支持Openstack這樣的虛擬化的集群，而對于Kubernetes的對接，有些概念還需要進行對應關系的映射。比如Pod的擴展，相當于TF里面的一個虛擬機，一個Interface，五個Instance-IP。



再比如K8s里面有很多Service類型，在TF這邊相應地對應于ECMP的負載均衡。怎么理解？傳統的負載均衡方案，比如F5設備等，是在四層包括七層實現負載均衡，而TF使用BGP路由技術，虛擬IP的下一個，可能就是一個真實物理服務器的IP，可以使用路由里多個下一跳的條目，來做等價路徑的轉發，在路由層面實現比較高效的負載均衡。



另外，K8s的Ingress，相當于7層的一個負載均衡，使用內置的HAproxy來實現。



Kubernetes	Tungsten Fabric
Namespace	Project
Pod	Virtual-machine, Interface, Instance-ip
Service	基于ECMP的負載均衡
Ingress	基于HAProxy的7層負載均衡
External IP	Floating IP
Network Policy	基于pod selector的安全組



---

（對此，網友也提出很多Tungsten Fabric與K8s的技術問題）



Q： TF是用來替代K8s使用的Calico這種網絡的嗎？

首先，兩者定位是一樣的，Calico核心原理也是基于BGP的。但在功能實現程度上，Calico是基于IP TABLE的，不帶VPN功能，只相當于TF的一個子集。在多云互聯的場景，包括一些隔離的場景，和TF是有很大差距的。Calico的好處是比較簡單，這種應用IPinIP的模式?jīng)]有overlay的開銷，比較適合在云上部署，因?yàn)樵频木W(wǎng)絡已經是overlay網絡了。簡單的總結：Calico是一個簡單可依賴的網絡方案，適合小規模的集群或部署在云上的K8S集群。TF在可擴展性、多云互聯和網絡隔離能力上會更強。

Q： TF是否是取代K8s內的kube-proxy？

Kube-proxy在TF中只會應用在NodePort的場景。Kube-Proxy會在用戶態監聽相應的端口，轉發給vRouter，由vRouter來實現相關的DNAT功能。

Q： TF使用了BGP，需要讓企業內部的接入交換機、核心交換機都開啟BGP嗎？

TF對于設備的要求可以分幾塊來看：

1. 出口網關Cloud Gateway，這個是TF Overlay虛擬網絡和物理網絡的主要連接點，需要支持MP-BGP和GRE隧道或者UDP隧道；如果需要TF管理配置下發，也需要支持NetConf；

2. BMS TOR交換機，用來實現物理機VLan 網絡和TF的虛擬網絡實現二層橋接的設備，需要支持EVPN-VXLAN協議；

3. Underlay網絡交換機，就是用于連接各個計算節點，控制節點和BMS TOR以及Cloud Gateway的底層網絡。由于TF是在vRouter, BMS TOR, Cloud Gateway實現了隧道的解封包，所以對于Underlay的網絡交換機特性沒有特殊的要求，只要各節點之間三層可達即可。小規模可以用靜態路由，大規模可以用OSPF或者BGP；

TF對于設備是沒有鎖定的，只要支持相應的協議，都可以使用。但是不同廠商的協議的支持程度會有差異。如果不想做大量的測試和適配工作，Juniper的產品是優先選擇，其它品牌的產品就需要在投入生產前做一些測試驗證。

Q： K8s Service天然就有LB功能，這個和您講的ECMP提供的負載均衡有什么關聯呢？

K8s的LB功能也是由TF來實現了，只不過還是基于路由層面的ECMP來實現均衡，當要控制URL映射的時候，路由層面就做不了了。TF會使用Harpoxy來實現。

---

（關于TF與K8s的對接，楊雨在直播中進行了Demo演示，展示了Tungsten Fabric基本功能，與Kubernetes的集成對接，以及Service與External IP演示等，感興趣的朋友，點擊下方鏈接觀看）



鏈接：

https://pan.baidu.com/s/1cnwFJ3pmoY7HPnLCH37hbw
提取碼：guxu

在兩者的對接方面，Tungsten Fabric提供了標準接口，與K8s的集成還是基于CNI對接的，需要幾個組件之間進行配合。



包括Kube-manager對于K8s Pod相關變動的監聽，并將相應事件轉成動作，調用TF API完成網絡、接口創建等。



擴展起來后，TF的CNI組件負責查詢Pod接口信息，把Pod的veth插入到vRouter里面去，完成網絡的對接。

---

Q： TF和K8s的資源映射關系是雙向同步的嗎？

是的，TF資源映射的關系是雙向同步的，以K8s為準，K8s這邊刪除就刪除，K8s創建就做相應的創建。

Q： namespace的隔離是邏輯隔離、底層網絡還是互通的，VRF是基于網絡的還是什么？

默認情況下，不做任何指定的話，namespace是沒有隔離的。可以開啟隔離功能，或者指定就要隔離，在安全策略里，就不允許訪問新創建的namespace，namespace之間就不會通。Tungsten Fabric對于不同網絡接口之間的訪問策略，都是比較靈活的。

Q： TF可以生成環境中的流量展示信息么？可以看到服務之間的訪問關系，支持root cause分析么？便于管理員在故障期間分析是哪里出的問題。

流量分析是支持的，可以抓包，也可以通過service chain做鏡像分析，安全策略等訪問的展示，可視化可以基于Tungsten Fabric的界面去做，也可以接口做二次開發。

---

以上就是本次TF Live直播的精彩內容，這里有一些TF+K8s的指導文章，可以作為參考資料。



往期回顧

  TF Live丨KK/建勛：多云、SDN，還有網工進化論

Tungsten Fabric +K8s集成指南系列

• 第一篇：部署準備與初始狀態

• 第二篇：創建虛擬網絡
• 第三篇：創建安全策略
• 第四篇：創建隔離命名空間

Tungsten Fabric +K8s輕松上手系列

1. TF Carbide 評估指南--準備篇
2. 通過Kubernetes的服務進行基本應用程序連接
3. 通過Kubernetes Ingress進行高級外部應用程序連接
4. 通過Kubernetes命名空間實現初步的應用程序隔離
5. 通過Kubernetes網絡策略進行應用程序微分段

---
