某一公司內財務部、銷售部的 PC 通過 2 臺交換機實現通信；要求財務部和銷售部的 PC 可以互通，但為了數據安全起見，銷售部和財務部需要進行互相隔離，現要在交換機上做適當配置來實現這一目標。

技術原理

VLAN（Virtual Local Area Network）的中文名為"虛擬局域網"。

虛擬局域網（VLAN）是一組邏輯上的設備和用戶，這些設備和用戶并不受物理位置的限制，可以根據功能、部門及應用等因素將它們組織起來，相互之間的通信就好像它們?cè)谕粋€(gè)網段中一樣，由此得名虛擬局域網。VLAN是一種比較新的技術，工作在OSI參考模型的第2層和第3層，一個VLAN就是一個廣播域，VLAN之間的通信是通過第3層的路由器來完成的。與傳統的局域網技術相比較，VLAN技術更加靈活，它具有以下優點： 網絡設備的移動、添加和修改的管理開銷減少；可以控制廣播活動；可提高網絡的安全性。

VLAN 是指在一個物理網段內，進行邏輯的劃分，劃分成若干個虛擬局域網，VLAN做大的特性是不受物理位置的限制，可以進行靈活的劃分。VLAN 具備了一個物理網段所具備的特性。相同 VLAN 內的主機可以相互直接通信，不同 VLAN 間的主機之間互相訪問必須經路由設備進行轉發，廣播數據包只可以在本 VLAN 內進行廣播，不能傳輸?shù)狡渌?VLAN 中。

Port VLAN 是實現 VLAN 的方式之一，它利用交換機的端口進行 VALN 的劃分，一個端口只能屬于一個 VLAN。

Tag VLAN 是基于交換機端口的另一種類型，主要用于是交換機的相同 Vlan 內的主機之間可以直接訪問，同時對不同 Vlan 的主機進行隔離。Tag VLAN 遵循IEEE802.1Q 協議的標準，在使用配置了 Tag VLAN 的端口進行數據傳輸時，需要在數據幀內添加 4 個字節的 8021.Q 標簽信息，用于標示該數據幀屬于哪個 VLAN,便于對端交換機接收到數據幀后進行準確的過濾。

實驗步驟

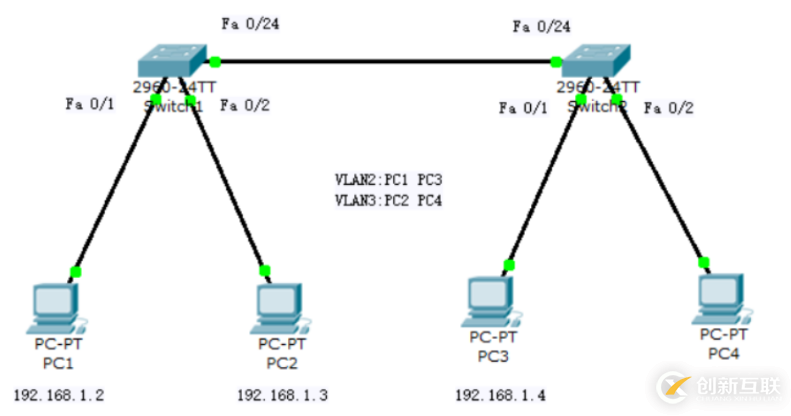

新建 Packet Tracer 拓?fù)鋱D；

劃分 VLAN；
將端口劃分到相應 VLAN 中；
設置 Tag VLAN Trunk 屬性；
測試

實驗設備

Switch_2960 2 臺；PC 4 臺；直連線

PC1
IP: 192.168.1.2
Submark: 255.255.255.0
Gateway: 192.168.1.1
PC2
IP: 192.168.1.3
Submark: 255.255.255.0
Gateway: 192.168.1.1
PC3
IP: 192.168.1.4
Submark: 255.255.255.0
Gateway: 192.168.1.1
PC4
IP: 192.168.1.5
Submark: 255.255.255.0
Gateway: 192.168.1.1
Switch2
en
conf t
vlan 2
exit
vlan 3
exit
inter fa 0/1
switch access vlan 2
exit
inter fa 0/2
switch access vlan 3
exit
inter fa 0/24
switch mode trunk
end
show vlan
Switch3
en
conf t
vlan 2
exit
vlan 3
exit
int fa 0/1
switch access vlan 2
exit
int fa 0/2
switch access vlan 3
exit
int fa 0/24
switch mode trunk
end
show vlan
PC1 ping PC2 timeout
PC1 ping PC3 Reply

實戰演練

Switch2
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#inter fa 0/1
Switch(config-if)#switch access vlan 2
Switch(config-if)#exit
Switch(config)#inter fa 0/2
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit
Switch(config)#inter fa 0/24
Switch(config-if)#switch mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Gig1/1, Gig1/2
2 VLAN0002 active Fa0/1
3 VLAN0003 active Fa0/2
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
2 enet 100002 1500 - - - - - 0 0
3 enet 100003 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 0 0
--More--
Switch3
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int fa 0/1
Switch(config-if)#switch access vlan 2
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit
Switch(config)#int fa 0/24
Switch(config-if)#switch mode trunk
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6
Fa0/7, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Gig1/1, Gig1/2
2 VLAN0002 active Fa0/1
3 VLAN0003 active Fa0/2
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1 enet 100001 1500 - - - - - 0 0
2 enet 100002 1500 - - - - - 0 0
3 enet 100003 1500 - - - - - 0 0
1002 fddi 101002 1500 - - - - - 0 0
--More--

測試

PC>ipconfig
IP Address......................: 192.168.1.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.1
PC>ping 192.168.1.3
Pinging 192.168.1.3 with 32 bytes of data:
Request timed out.
Request timed out.
Ping statistics for 192.168.1.3:
Packets: Sent = 2, Received = 0, Lost = 2 (100% loss),
Control-C
^C
PC>ping 192.168.1.4
Pinging 192.168.1.4 with 32 bytes of data:
Reply from 192.168.1.4: bytes=32 time=16ms TTL=128
Reply from 192.168.1.4: bytes=32 time=17ms TTL=128
Reply from 192.168.1.4: bytes=32 time=15ms TTL=128
Reply from 192.168.1.4: bytes=32 time=18ms TTL=128
Ping statistics for 192.168.1.4:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 15ms, Maximum = 18ms, Average = 16ms
PC>ipconfig
IP Address......................: 192.168.1.3
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.1
PC>ping 192.168.1.4
Pinging 192.168.1.4 with 32 bytes of data:
Request timed out.
Ping statistics for 192.168.1.4:
Packets: Sent = 2, Received = 0, Lost = 2 (100% loss),
Control-C
^C
PC>ping 192.168.1.5
Pinging 192.168.1.5 with 32 bytes of data:
Reply from 192.168.1.5: bytes=32 time=16ms TTL=128
Reply from 192.168.1.5: bytes=32 time=15ms TTL=128
Reply from 192.168.1.5: bytes=32 time=16ms TTL=128
Reply from 192.168.1.5: bytes=32 time=15ms TTL=128
Ping statistics for 192.168.1.5:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 15ms, Maximum = 16ms, Average = 15ms
