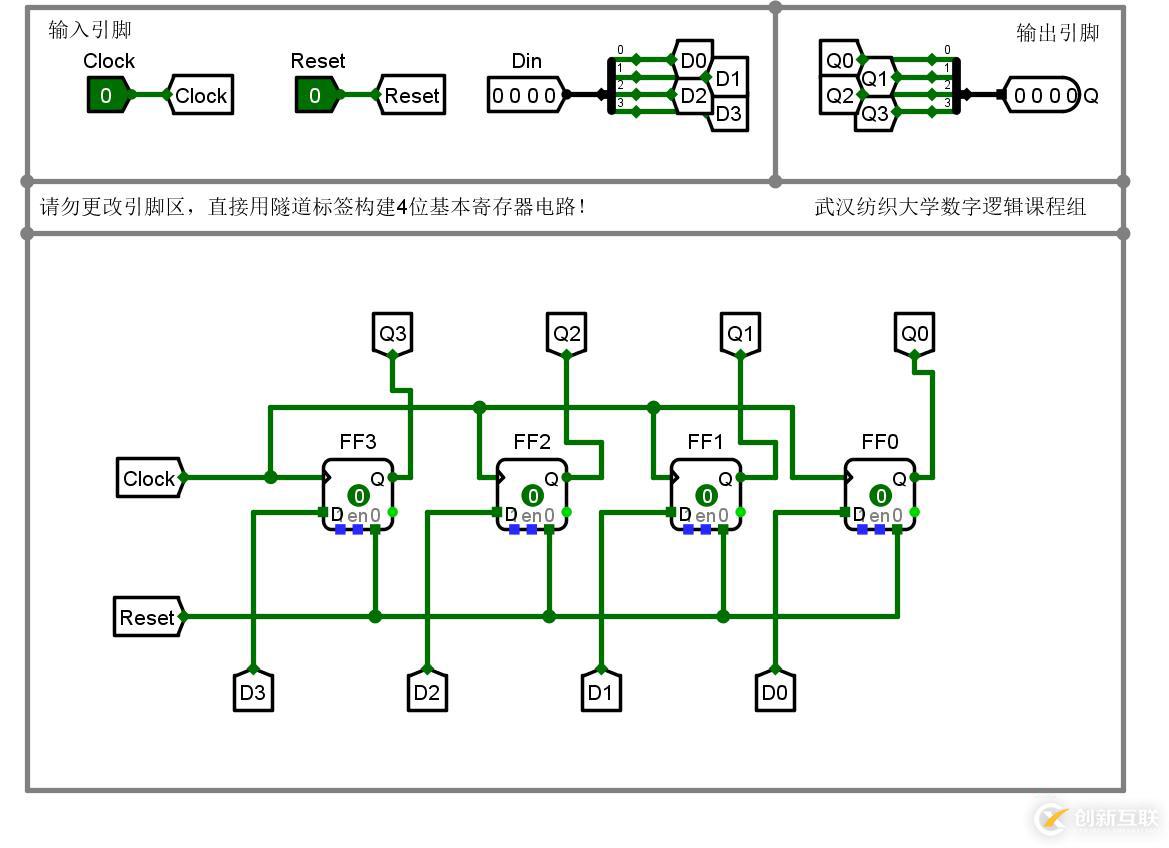

第1關：基本寄存器的設計

任務描述

創新互聯建站服務項目包括道縣網站建設、道縣網站制作、道縣網頁制作以及道縣網絡營銷策劃等。多年來，我們專注于互聯網行業，利用自身積累的技術優勢、行業經驗、深度合作伙伴關系等，向廣大中小型企業、政府機構等提供互聯網行業的解決方案，道縣網站推廣取得了明顯的社會效益與經濟效益。目前，我們服務的客戶以成都為中心已經輻射到道縣省份的部分城市，未來相信會繼續擴大服務區域并繼續獲得客戶的支持與信任！

本關任務：在Logisim中，構建由4個D觸發器構成的4位基本寄存器，要求上升沿觸發，具有異步復位功能。

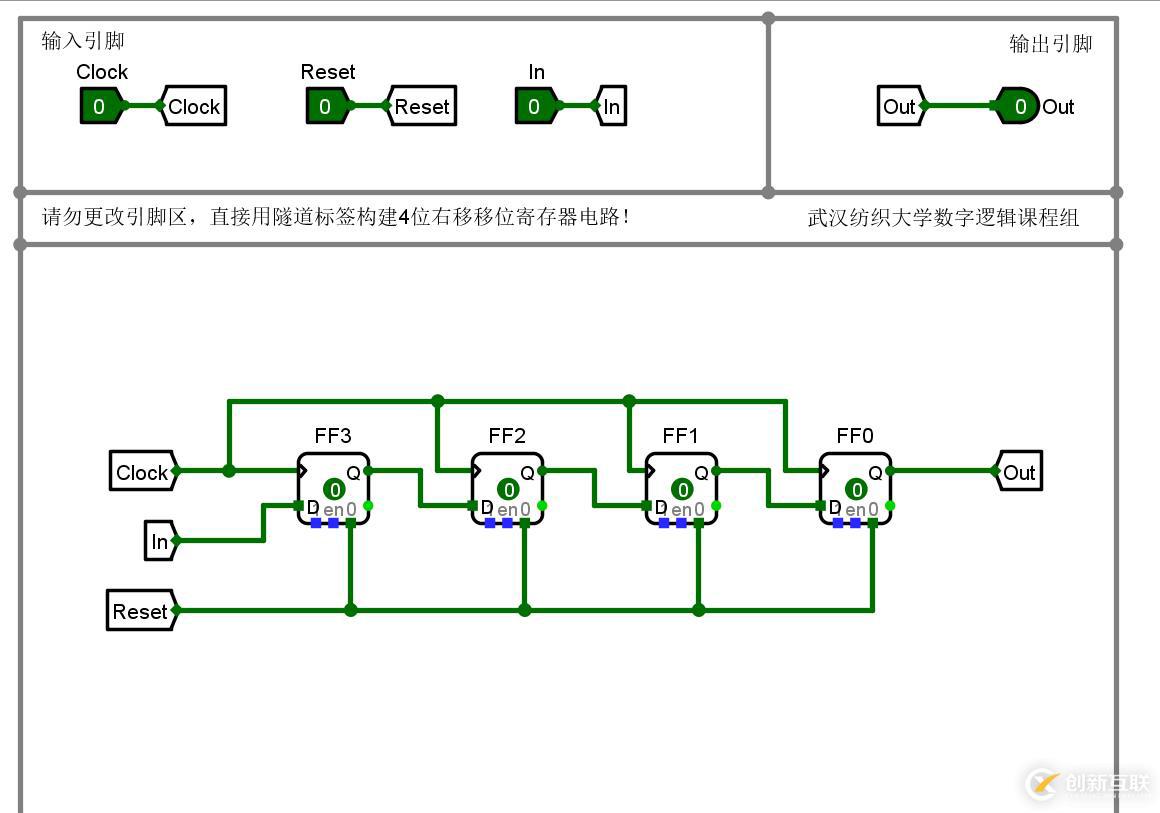

第2關：移位寄存器的設計

任務描述

本關任務：在Logisim中，構建由4個D觸發器構成的4位右移移位寄存器，要求上升沿觸發，具有異步復位功能。

第3關：循環移位寄存器的設計?

任務描述

本關任務：在Logisim中，構建由4個D觸發器構成的4位循環右移移位寄存器，要求上升沿觸發，具有異步復位功能以及并行數據同步加載功能。

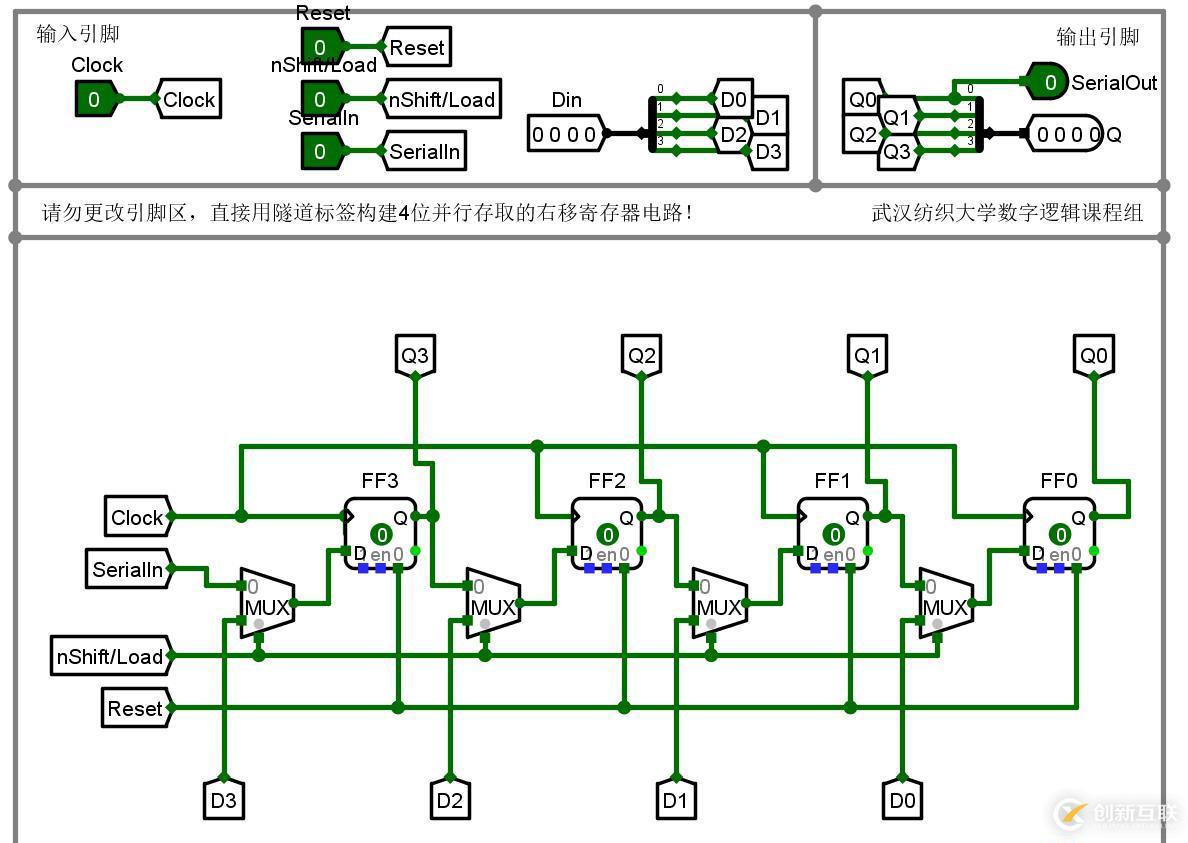

第4關：并行存取的移位寄存器的設計?

任務描述

本關任務：在Logisim中，構建由4個D觸發器構成的4位并行存取的移位寄存器，要求： 1.具有異步復位功能； 2.能夠并行數據同步加載、并行輸出（基本寄存）； 3.能夠右移串行輸入、右移串行輸出（移位寄存）； 4.能夠右移串行輸入、并行輸出（串并轉換）。

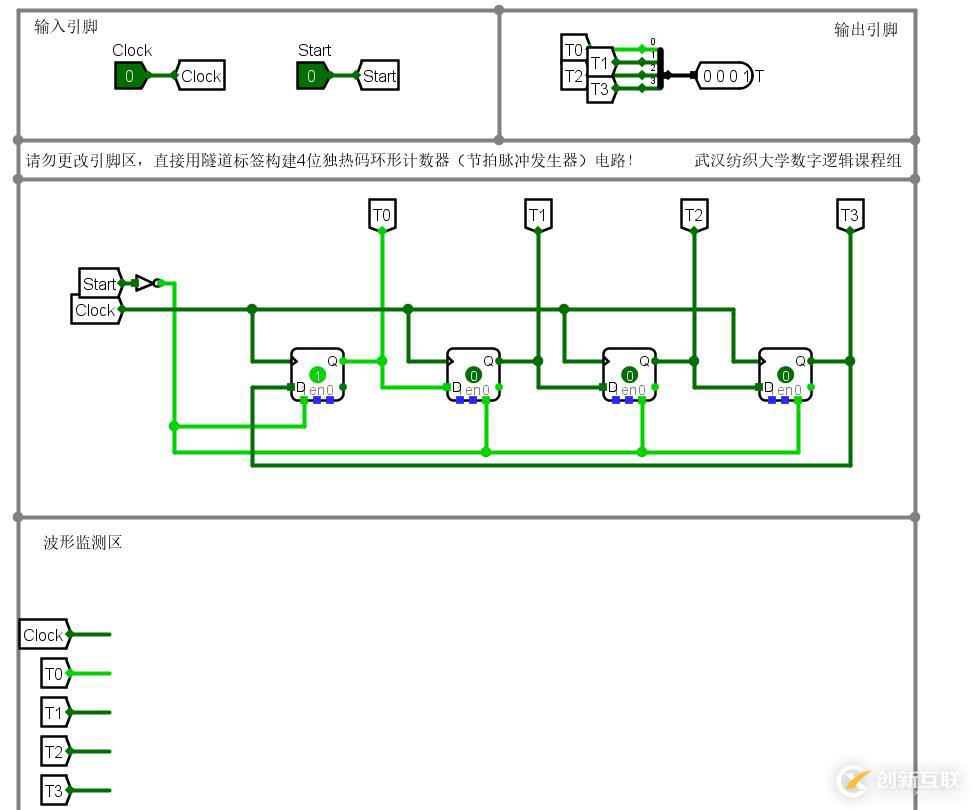

第5關：節拍脈沖發生器的設計?

任務描述

本關任務：在Logisim中，構建由4個D觸發器構成的4位節拍脈沖發生器。
