• IRF2的基本概念與工作原理
• IRF2的配置方法
• LACP MAD檢測的工作原理
• LACP MAD的配置方法**

1. IRF 2.0概述

IRF（智能彈性架構）是H3C自主研發的硬件虛擬化技術，它的核心思想是將多臺設備通過IRF物理端口連接在一起，進行必要的配置后，虛擬化成一臺，‘分布式設備’，使用這種虛擬化技術可以集合多臺設備的硬件資源和軟件處理能力，實現多臺設備的協同工作，統一管理和不間斷維護。

2.IRF的優點

主要優點如下：
（1）簡化管理：IRF形成之后，用戶通過任意成員設備的任意端口都可以登錄IRF系統，對IRF內所有成員設備進行統一管理
（2）高可用性：IRF的高可用性體現在多個方面，
（3）強大的網絡擴展能力：通過增加成員設備，可以輕松自如的擴展IRF的端口數，帶寬、

3.IRF的基本概念

（1）角色。IRF中每臺設備都稱為成員設備，成員設備按照功能不同，分為倆種角色

• master：負責管理整個IRF
• slave：作為master的備份設備運行，當master故障時，系統會自動從slave中選舉一個新的master接替原master工作

（2）IRF端口：一種專用IRF的邏輯接口，分為IRF-Port1和IRF-Port2，需要和IRF物理端口綁定之后生效

（3）IRF物理端口：設備上可以用于IRF連接的物理端口，IRF端口可能是IRF專用接口，以太網接口或者光口

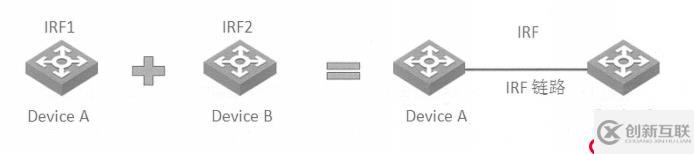

（4）IRF合并：倆個IRF各自已經穩定運行，通過物理連接和必要的配置，形成一個IRF，這個過程為IRF合并

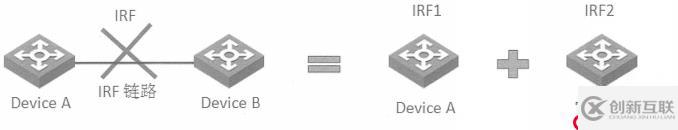

（5）IRF分裂：一個IRF形成之后，由于IRF鏈路故障，IRF中倆相鄰成員設備物理上不連通，一個IRF變成倆個IRF，這個過程為IRF分裂

（6）成員優先級：成員優先級是成員設備的一個屬性，主要用于角色選舉過程中確定成員設備的角色

4.IRF2的運行模式與配置方式

IRF2的運行模式分為IRF模式和獨立運行模式，設備出廠時處于獨立運行模式。

5.IRF工作原理

（1）物理連接：要形成一個IRF，需要先連接成員設備的IRF物理端口，
（2）拓撲收集：每個成員設備和鄰居成員設備通過交互IRF Hello報文來收集整個IRF的拓撲。
（3）角色選舉：

• 成員優先級大的優先
• 系統運行時間長的優先
• 橋MAC地址小的優先
  （4）IRF的管理與維護：角色選舉完成之后，IRF形成，所有的成員設備組成一臺虛擬設備存在于網絡中，所有成員設備上的資源歸該虛擬設備擁有并由Master統一管理

6.多IRF沖突檢測

• 多IRF沖突檢測的定義和功能（分裂檢測，沖突檢測，MAD故障恢復）

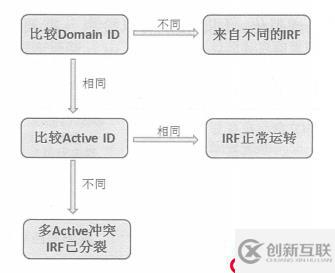

• 多IRF沖突檢測的方式和原理（LACP MAD檢測）

• ARP MAD檢測的原理：ARP MAD檢測是通過擴展免費ARP協議報文內容實現的，即使用免費的ARP協議報文中未使用的字段來交互IRF的Domain ID和Active ID，Domain ID 和Active ID的定義及比較方法同LACP MAD檢測相同，
• 當IRF正常運行時，MSTP功能會阻塞某條鏈路，時免費ARP報文無法到達另一臺成員設備，不會發生多Active沖突

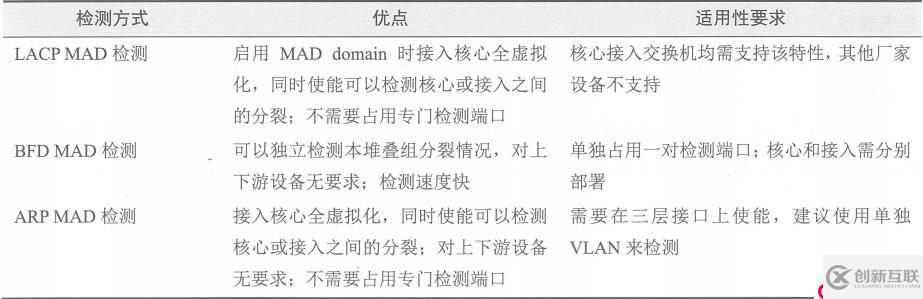

三種MAD檢測的適用性分析

7.IRF配置思路和步驟

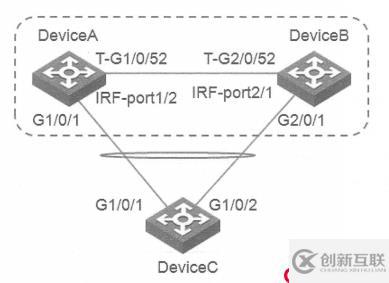

鑒于第二代智能彈性架構IRF技術具有管理簡便，網絡擴展能力強，可靠性高等優點，所以本案例使用IRF技術構建接入層（即在DeviceA和DeviceB上配置IRF功能）

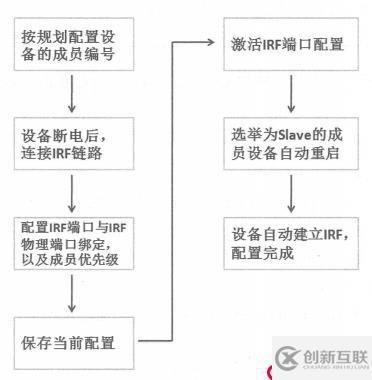

IRF配置流程圖

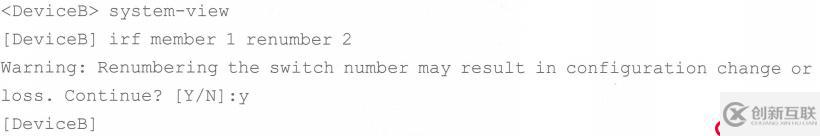

配置設備編號

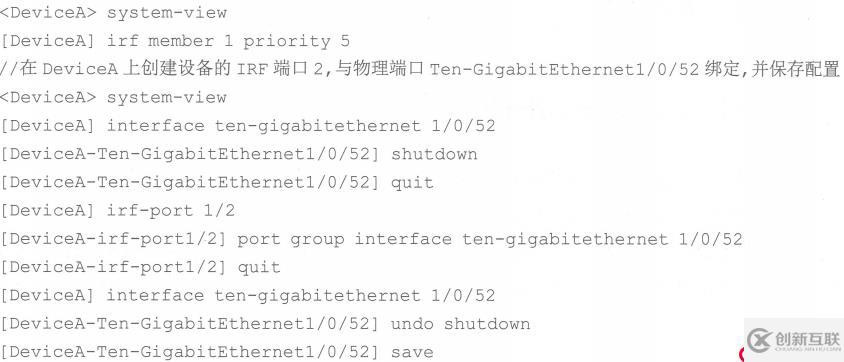

DeviceA配置

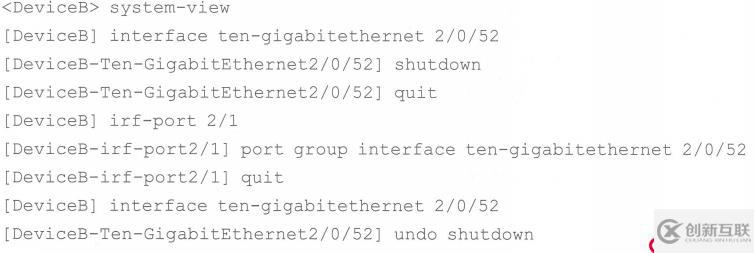

DeviceB上創建IRF端口

激活DeviceA的IRF端口配置

激活DeviceB的IRF端口配置

兩臺設備間會進行Master競選，競選失敗的一方將自動重啟，重啟完成后，IRF形成，系統名稱將會統一為DeviceA

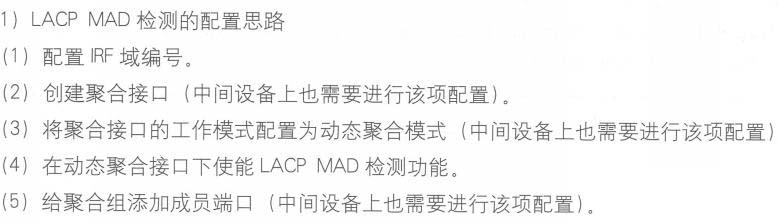

LACP MAD 配置思路和步驟

為了防止萬一IRF鏈路故障導致IRF分裂，網絡中存在兩個配置沖突的IRF，需要重啟MAD檢測功能

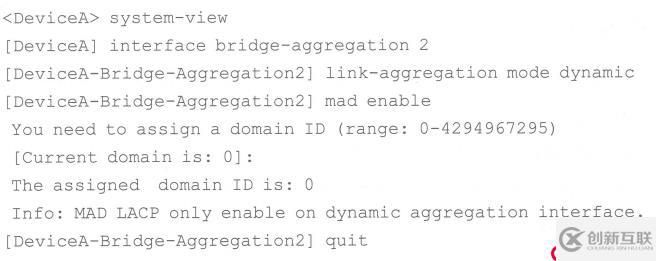

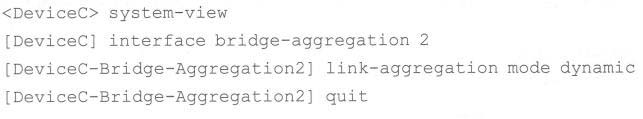

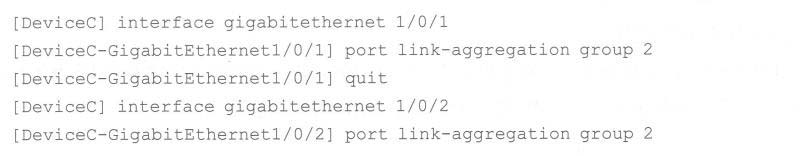

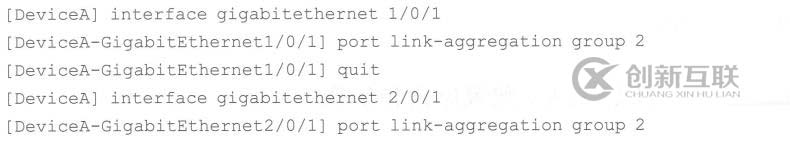

配置LACP MAD檢測

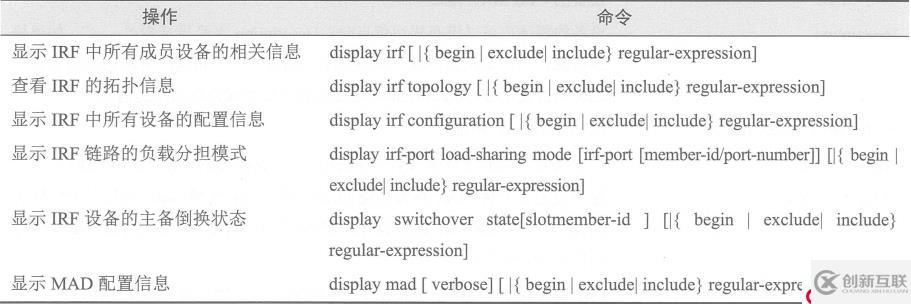

IRF和MAD配置的顯示和維護

查看IRF和MAD配置的顯示和維護信息

1、display irf
2、display irf  configuration
3、display  mad  verbose
4、display   link-aggregation   verbose
