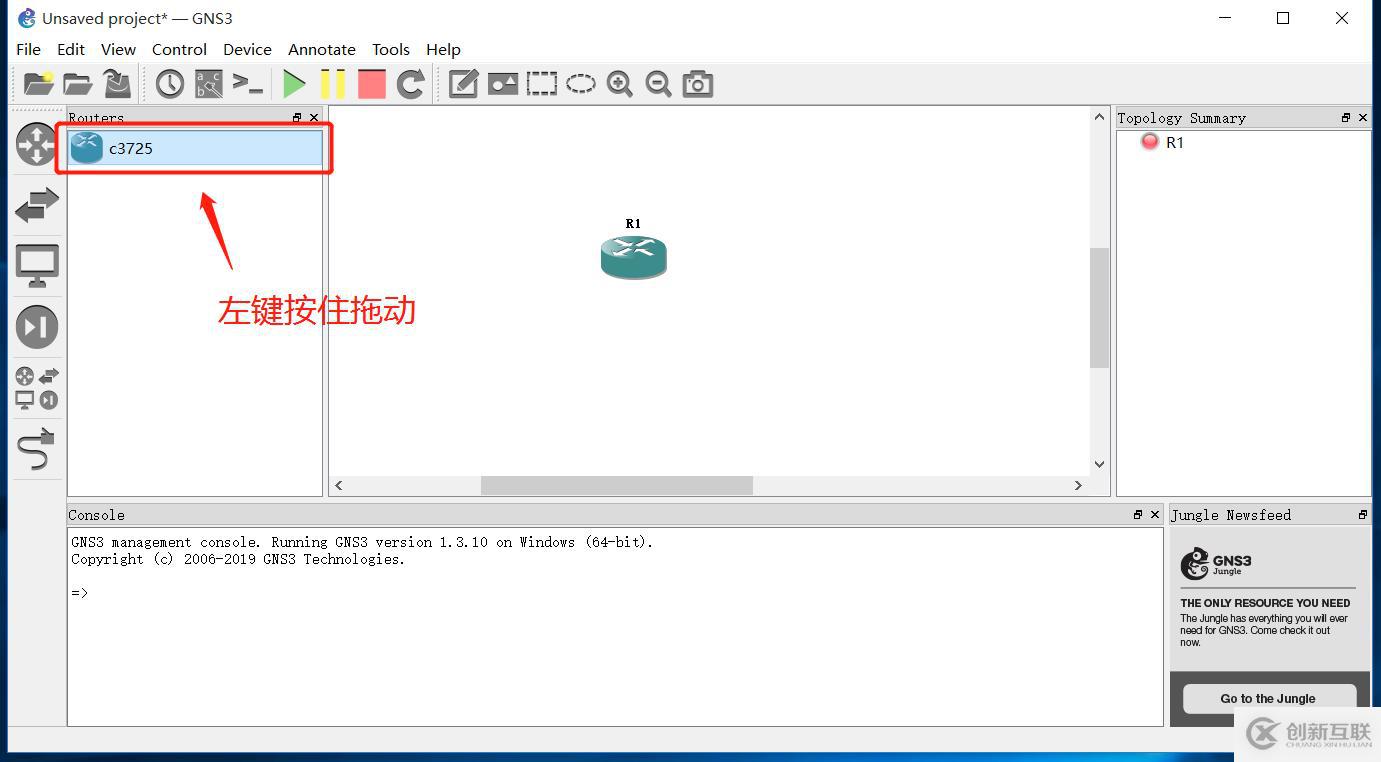

1.左鍵按住拖動至拓?fù)洳僮鲄^(qū)，先拖兩臺

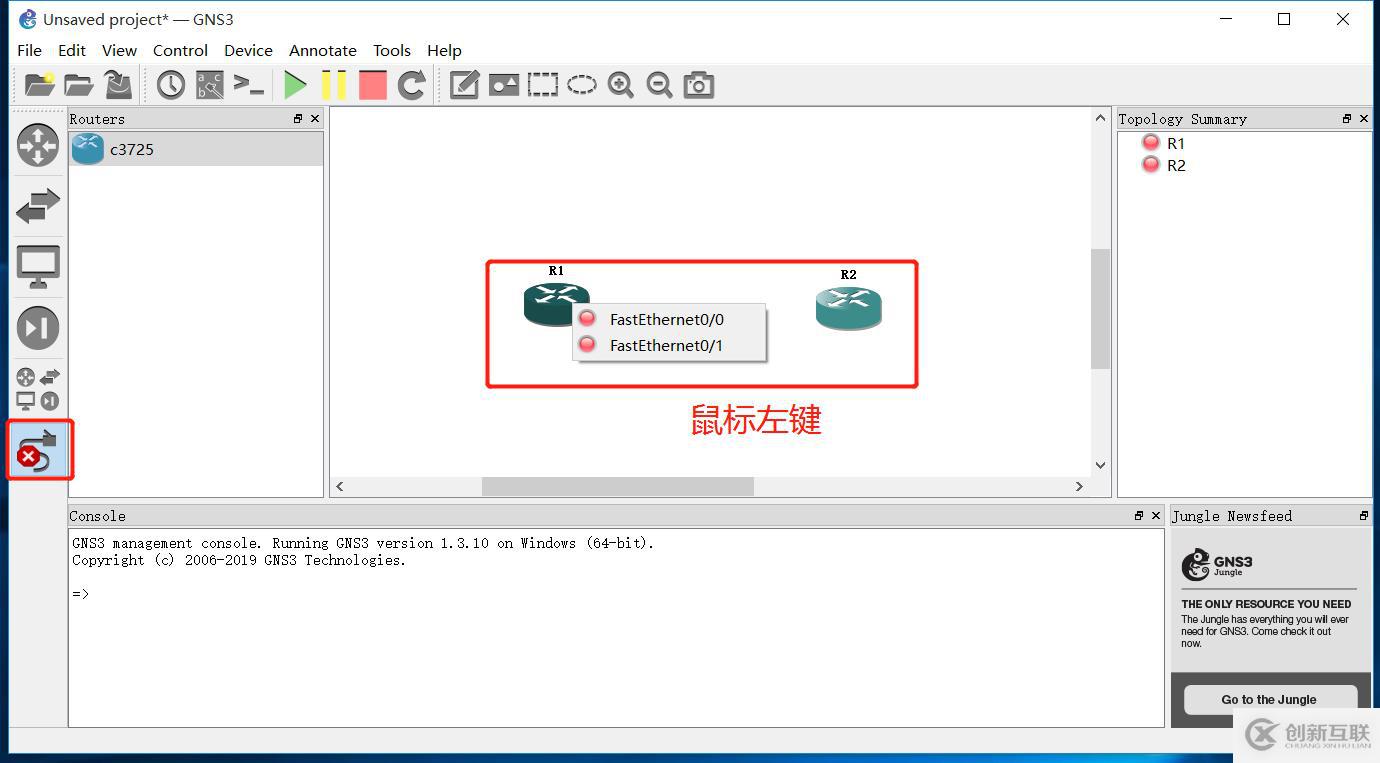

2.左擊進入網線端口狀態，扯一根網線把兩個設備連接

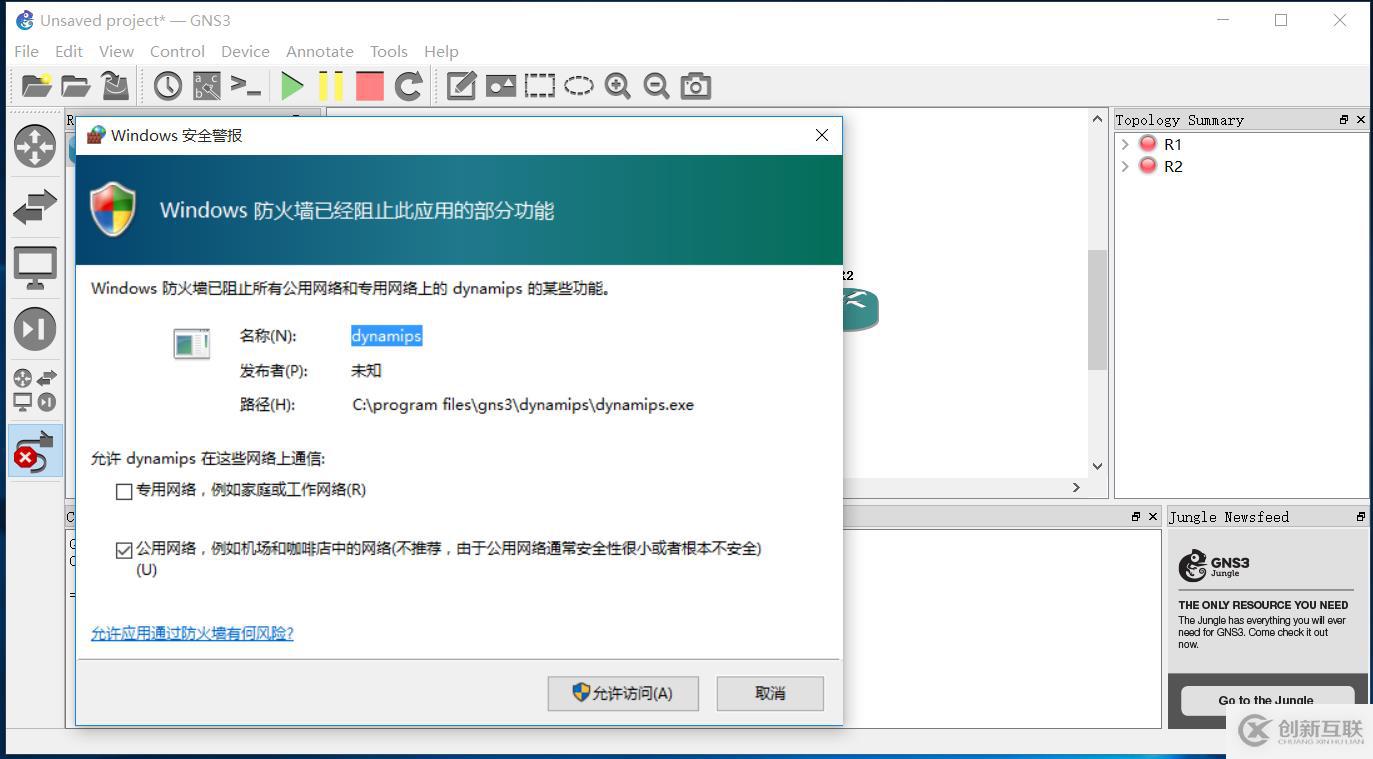

3.出現防火墻，允許訪問；

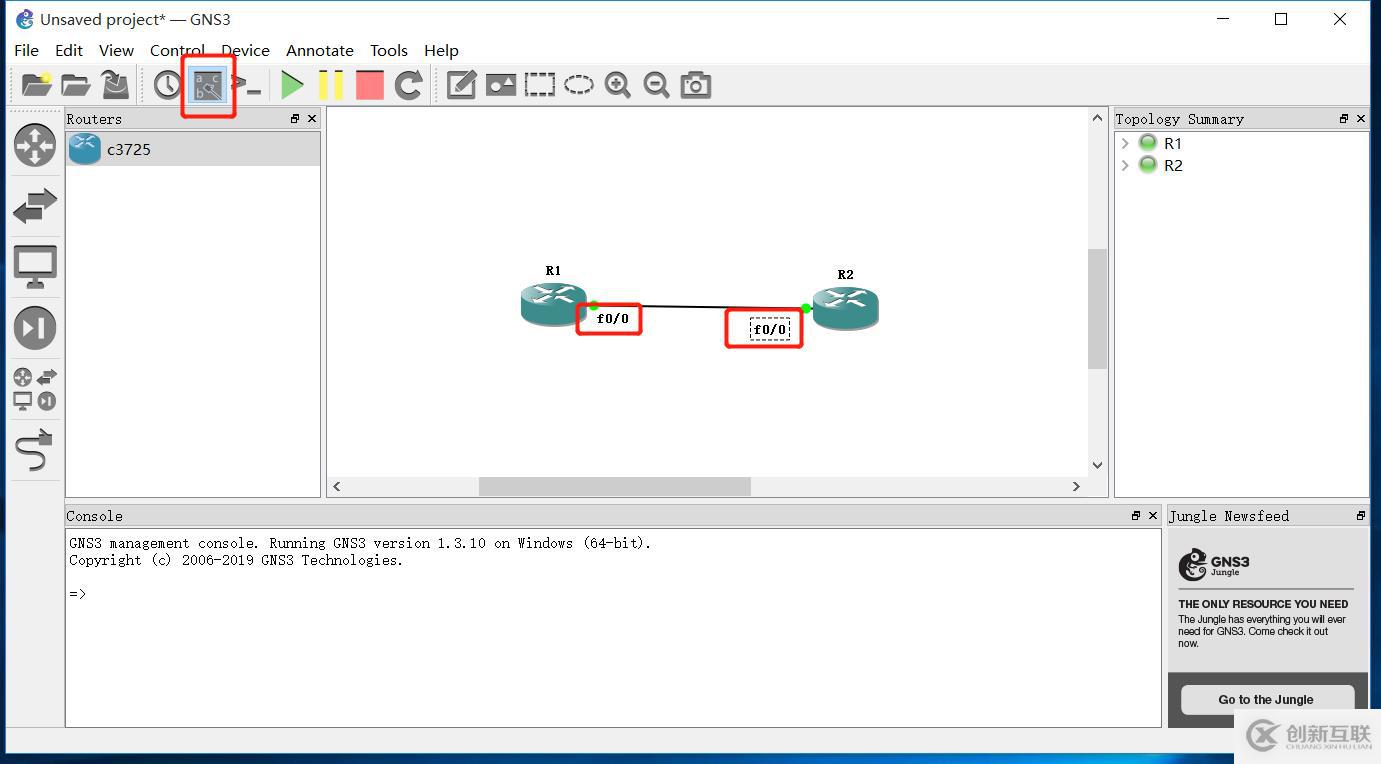

4.點擊工具欄出的接口名稱顯示，顯示

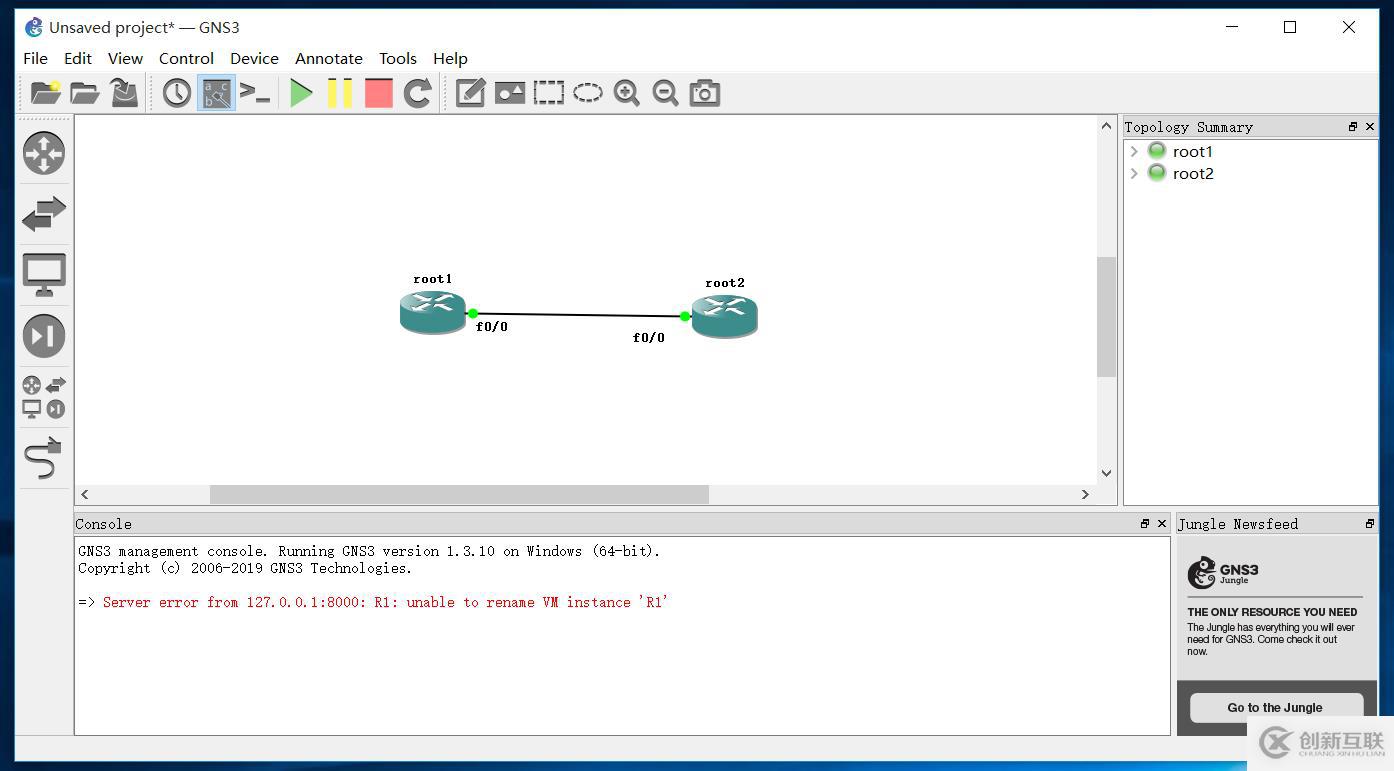

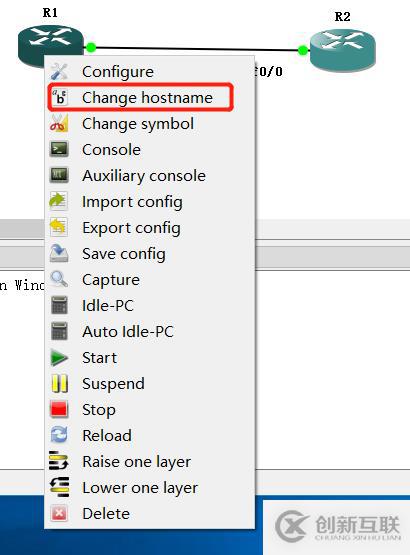

5.目前設備開啟，在關閉的狀態下，有很多選項可以改，比如說名稱，這里改成root1，root2；

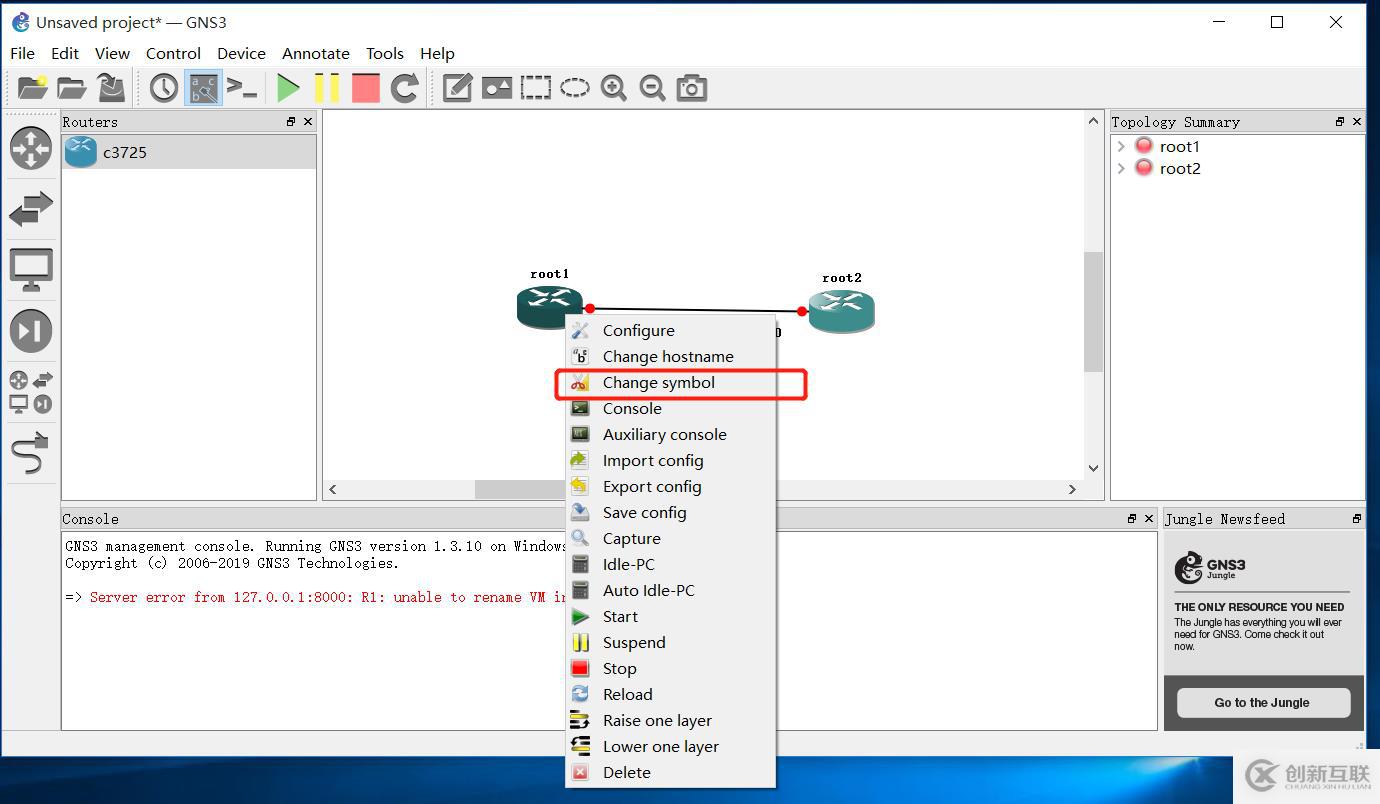

6.這個選項可以更改設備圖標，點擊這里以交換機為例，選中，確定

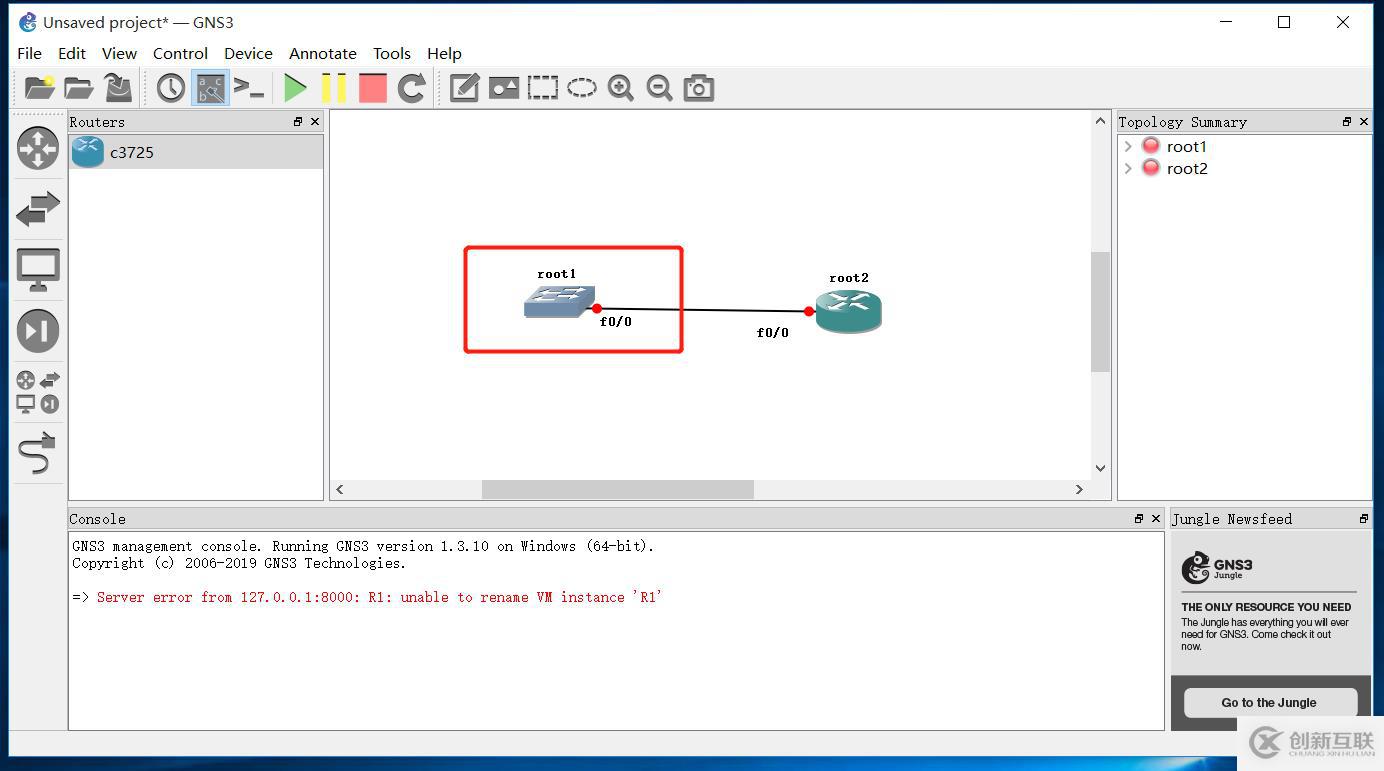

7.圖標發生改變，但是目前該設備沒有交換機的功能，這里需要給其加上相應的業務單板

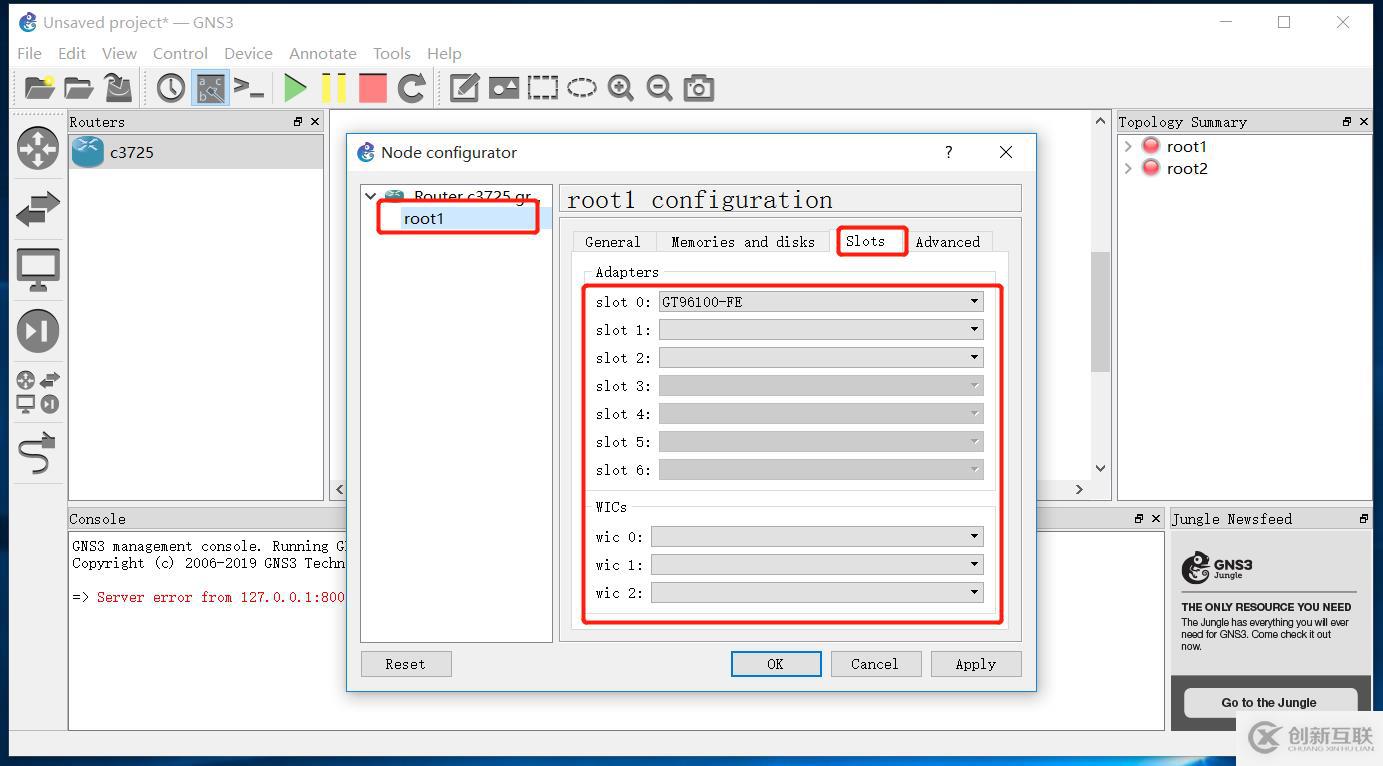

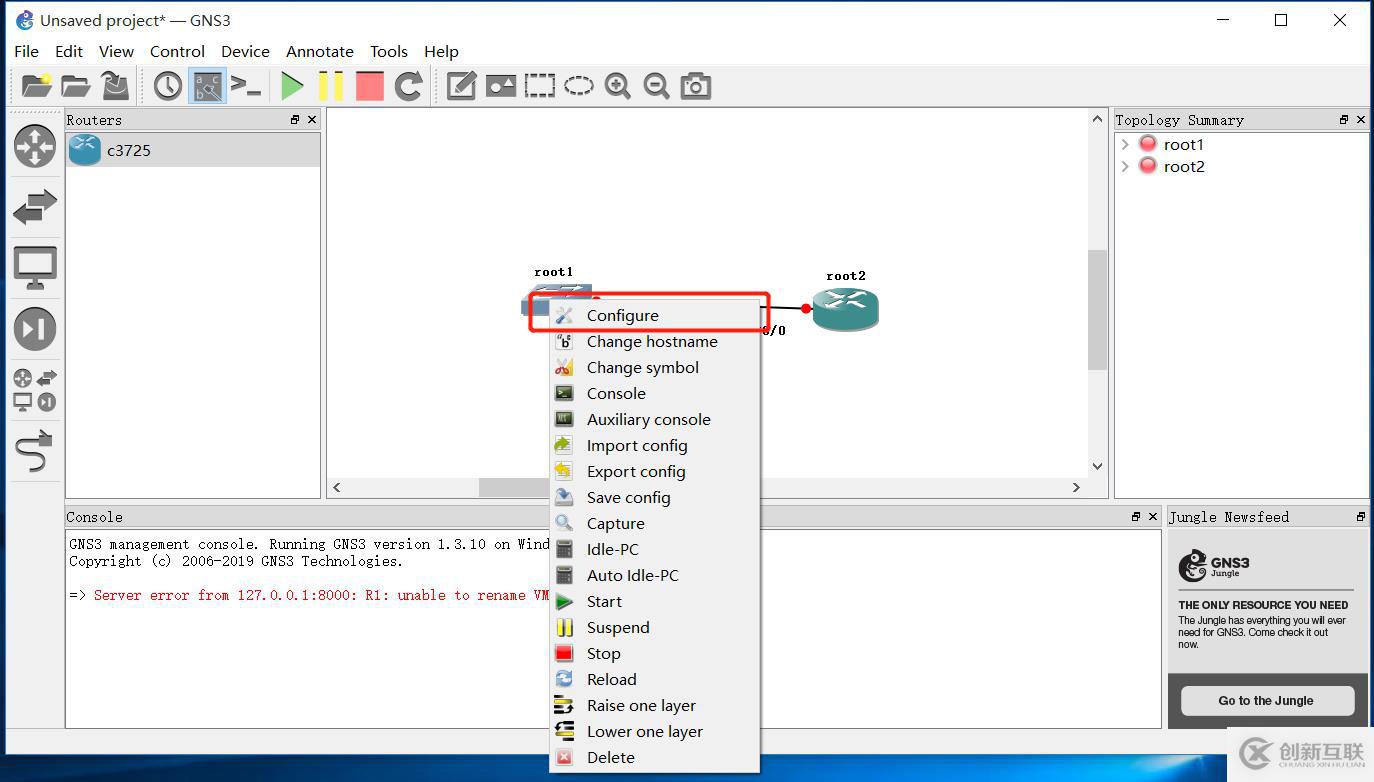

8.右擊，點擊配置，點擊root1，在第三個選項Slots卡中，有增加業務單板選項

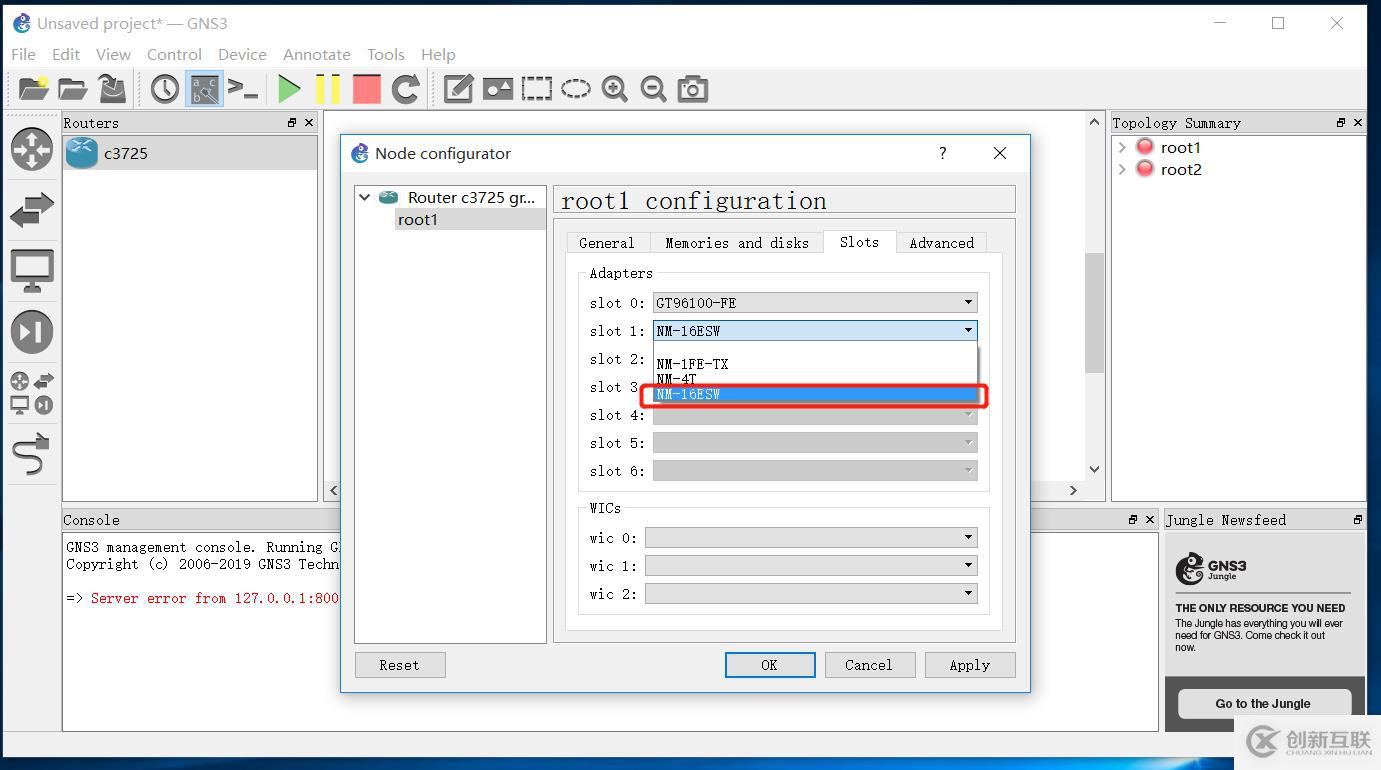

9.在slot2中選擇二層業務單板NM-16ESW，點擊確定

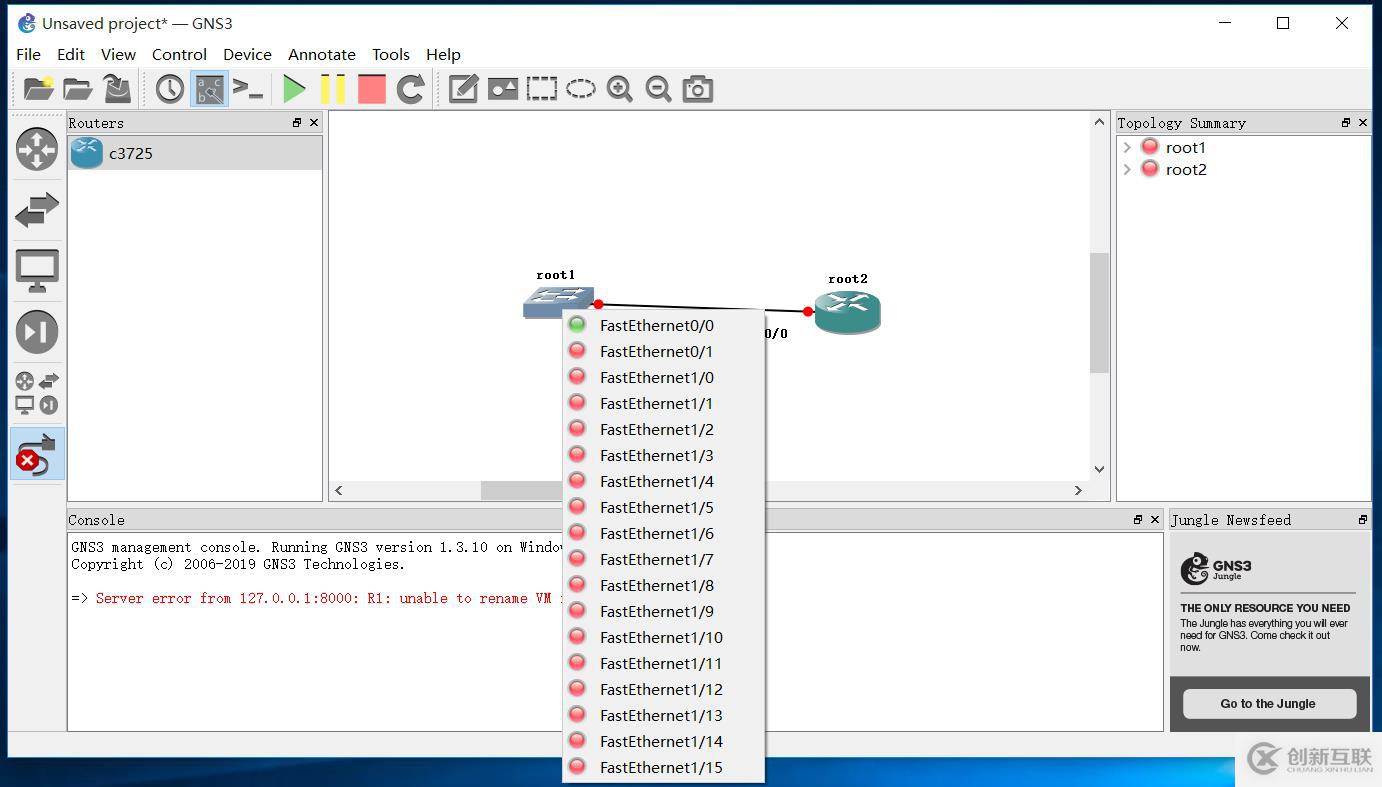

10.這個時候點擊左側水晶頭接口后，單擊更改后的設備，就可以發現他會對應的增加16個接口這個是對他的一個簡單的介紹，現在先把更改項恢復原狀；

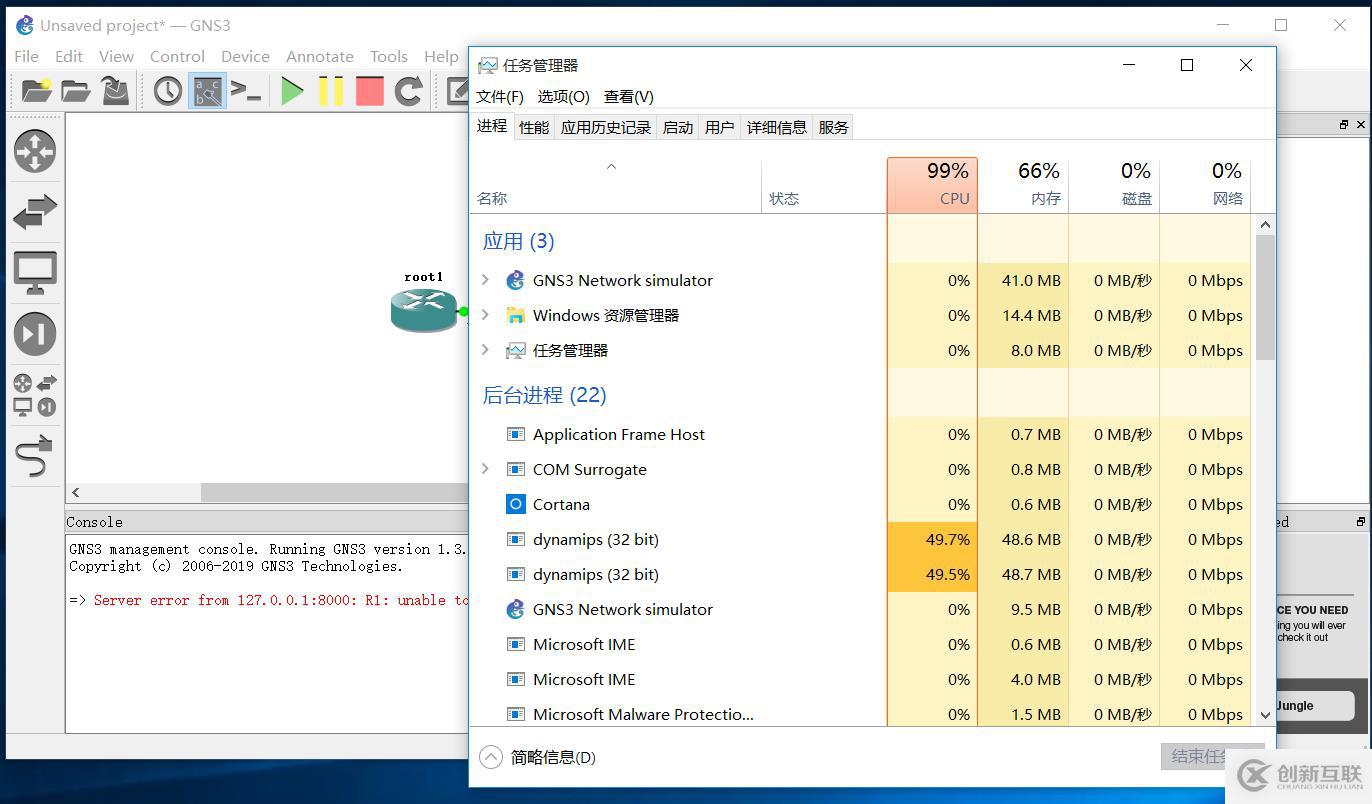

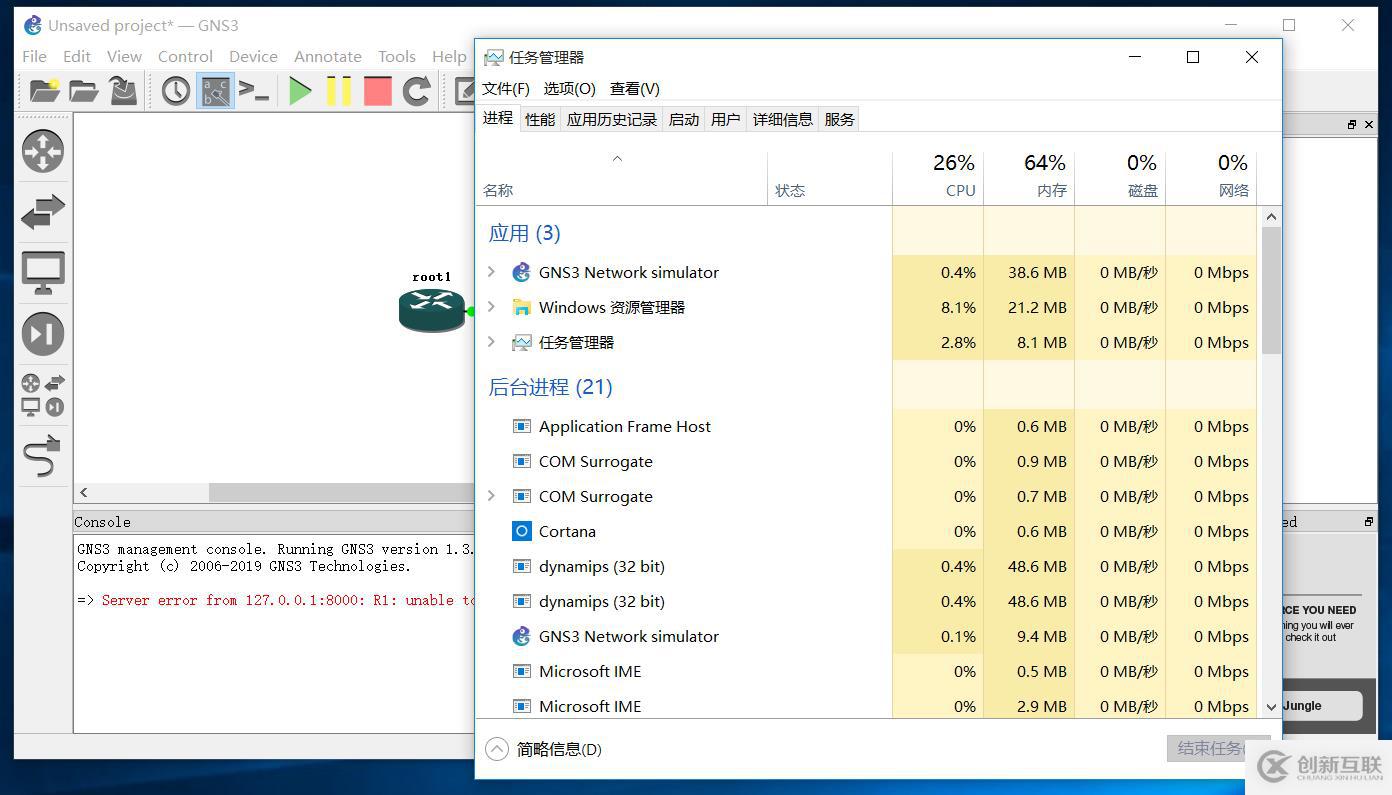

11.開啟設備然后打開任務管理器，會發現cpu占用率會很高這時候就要對其進行Idle值優化；

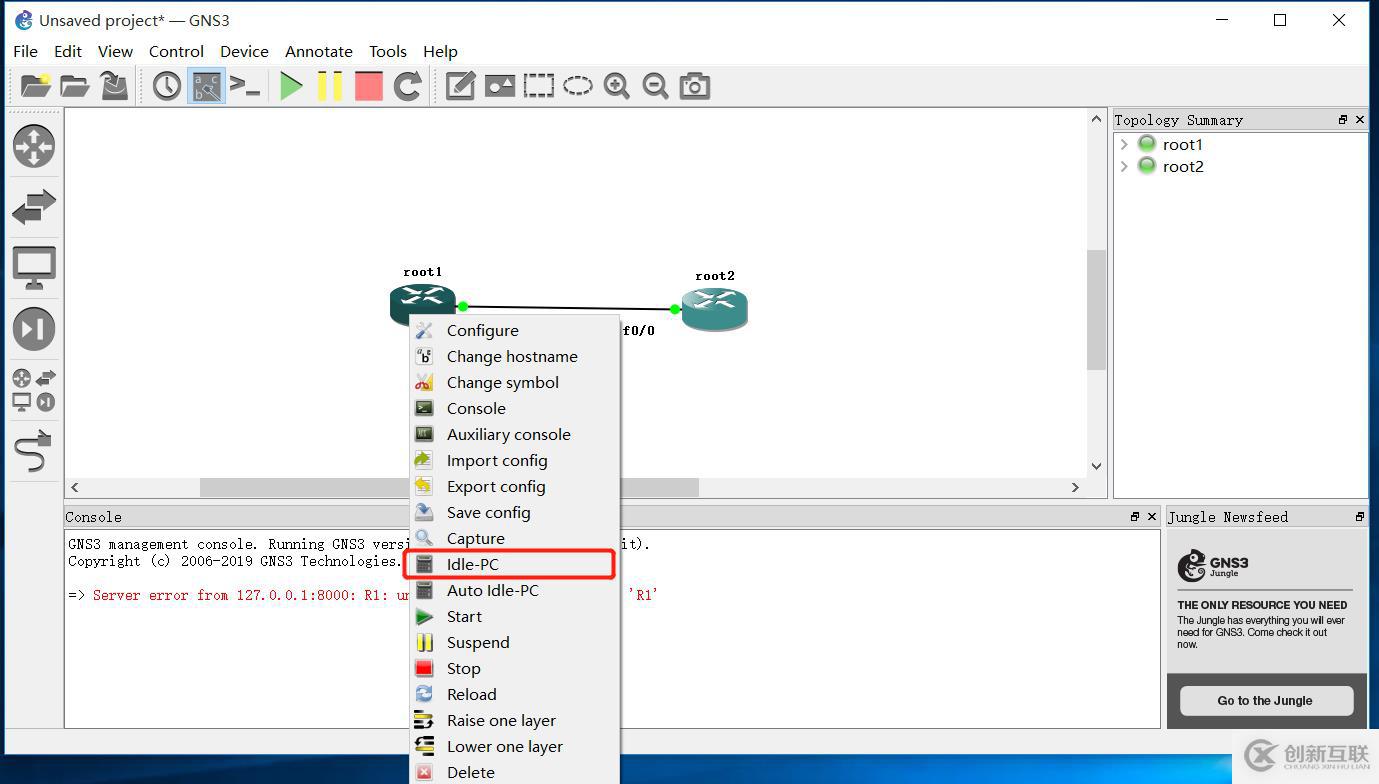

12.Idle就是對系統磨合的最優值，右鍵點擊設備，點擊Idle-pcIdle值只有在設備開啟的狀態才能計算，需要等一段時間，計算完畢會出現這個界面Id值的優先級是帶號值，次最小值，沒有帶號的也可以重新計算，選好Idle值，點擊OK這個時候，cpu占用率就會降下來，方便我們的正常使用

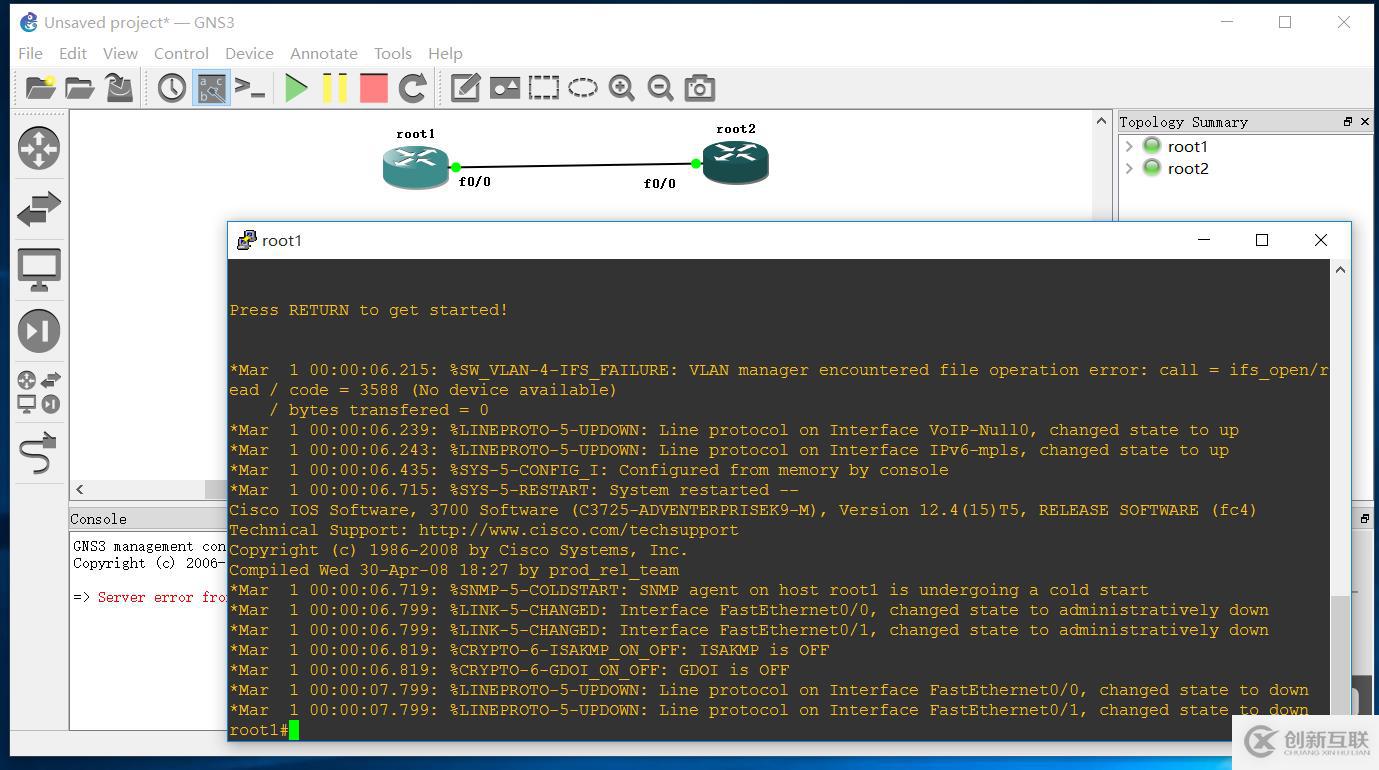

13.接下來左鍵雙擊設備打開，就會出現一個root1運行界面，這個是putty的

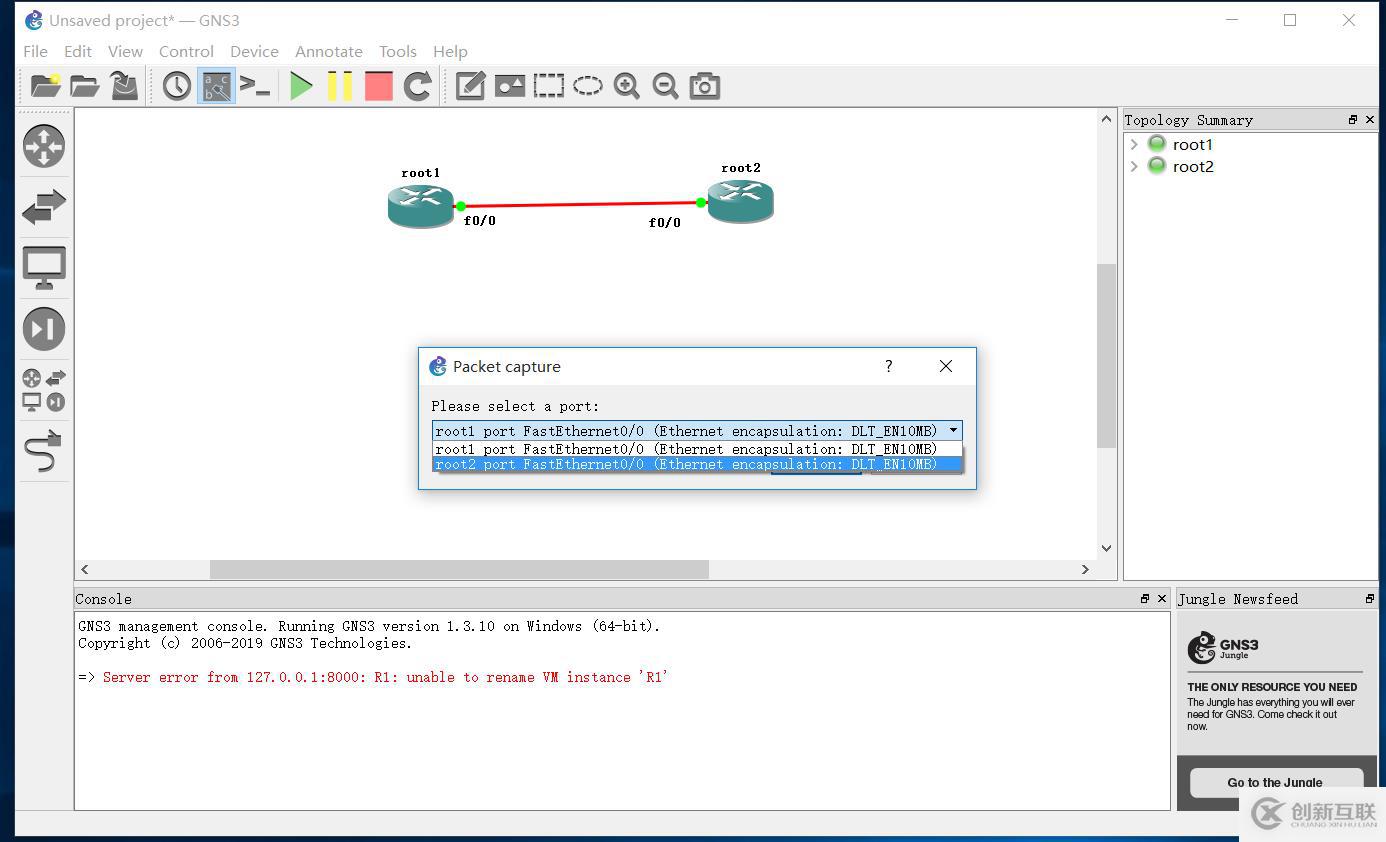

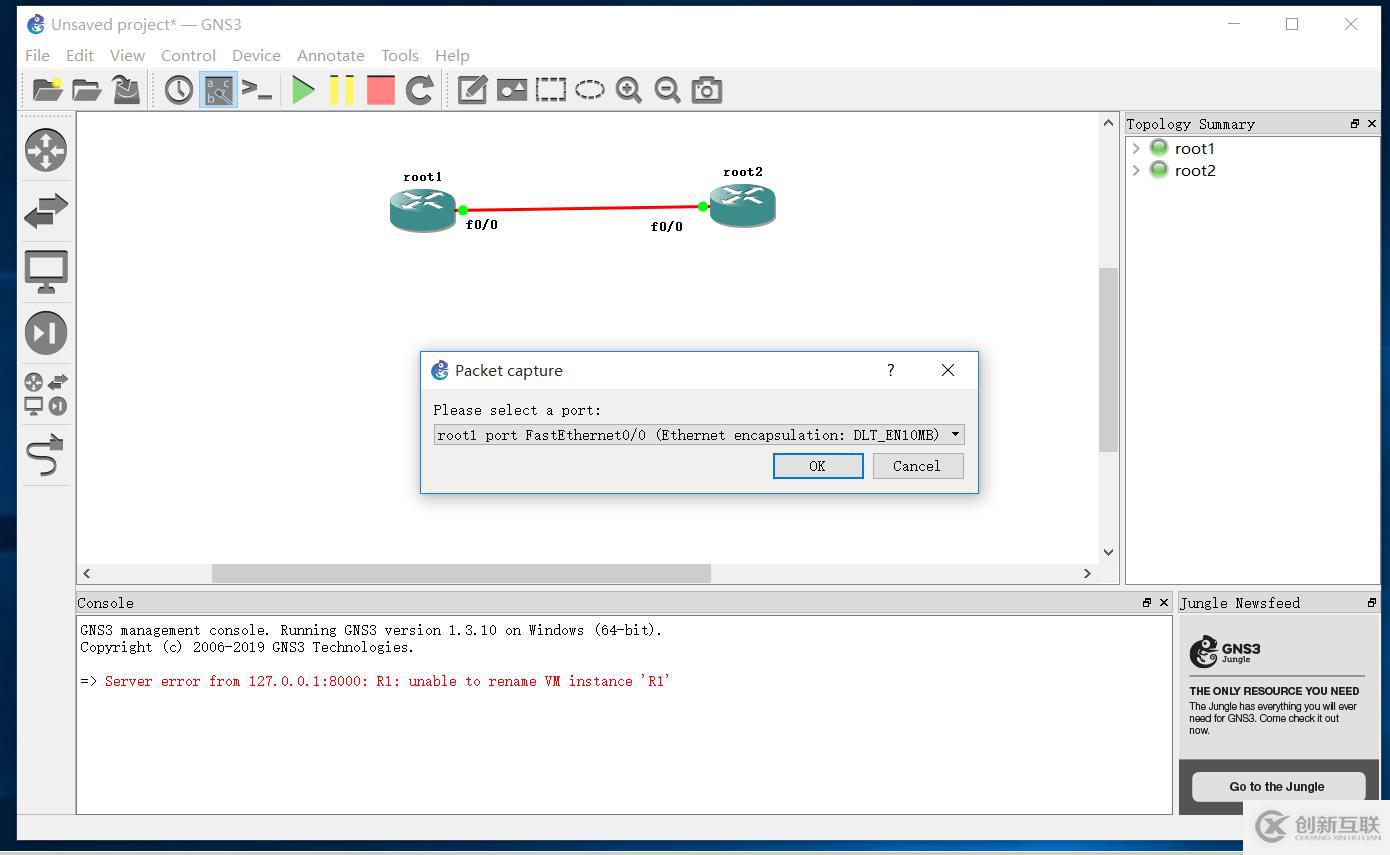

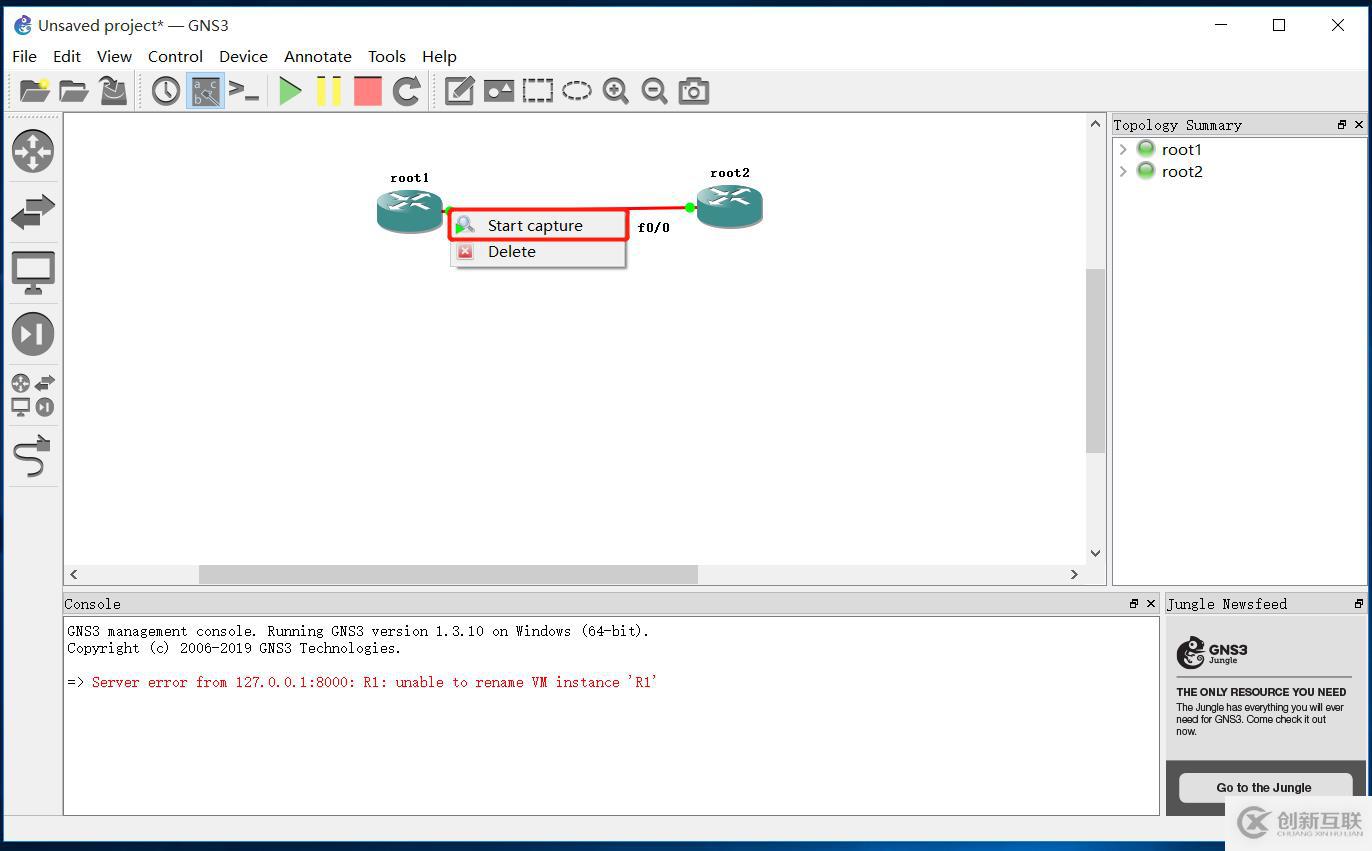

14.右擊網線，Start capture，抓包選項仔細看，里面是有兩個選項，分別是root1的f0/0接口和root2的f0/0接口比如我們抓r1的

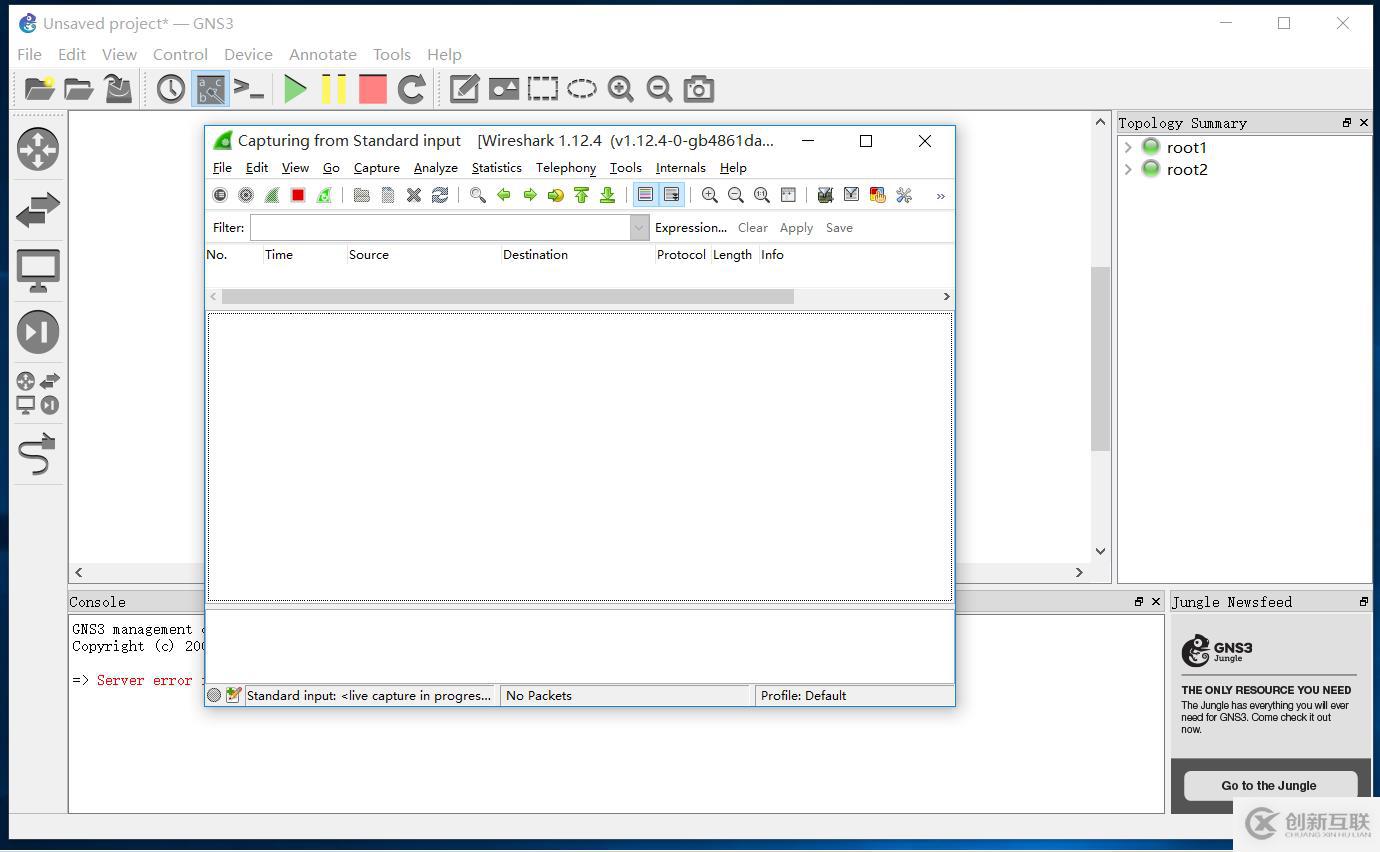

15.相對應的會開啟之前安裝的wireshark抓包工具

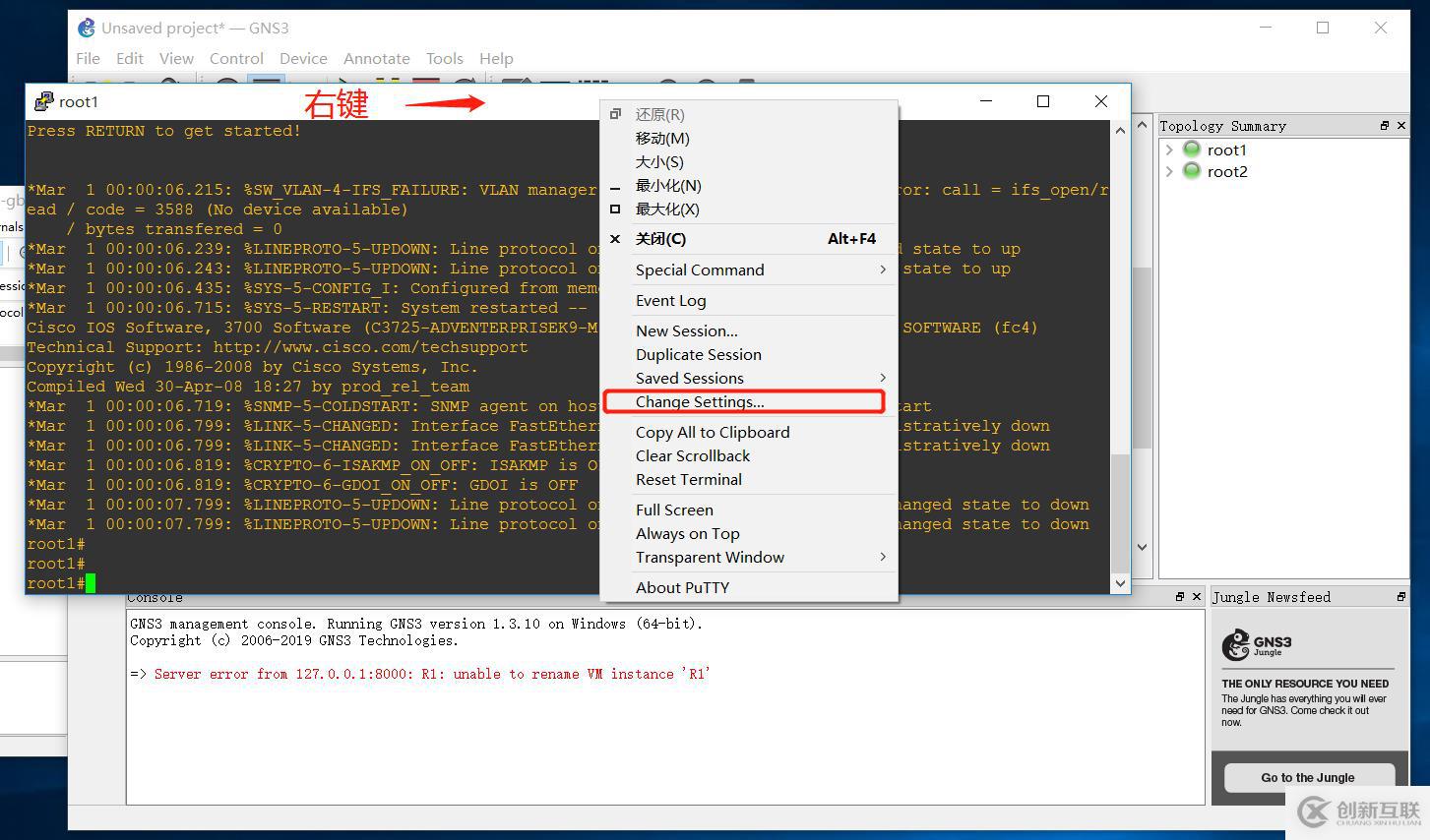

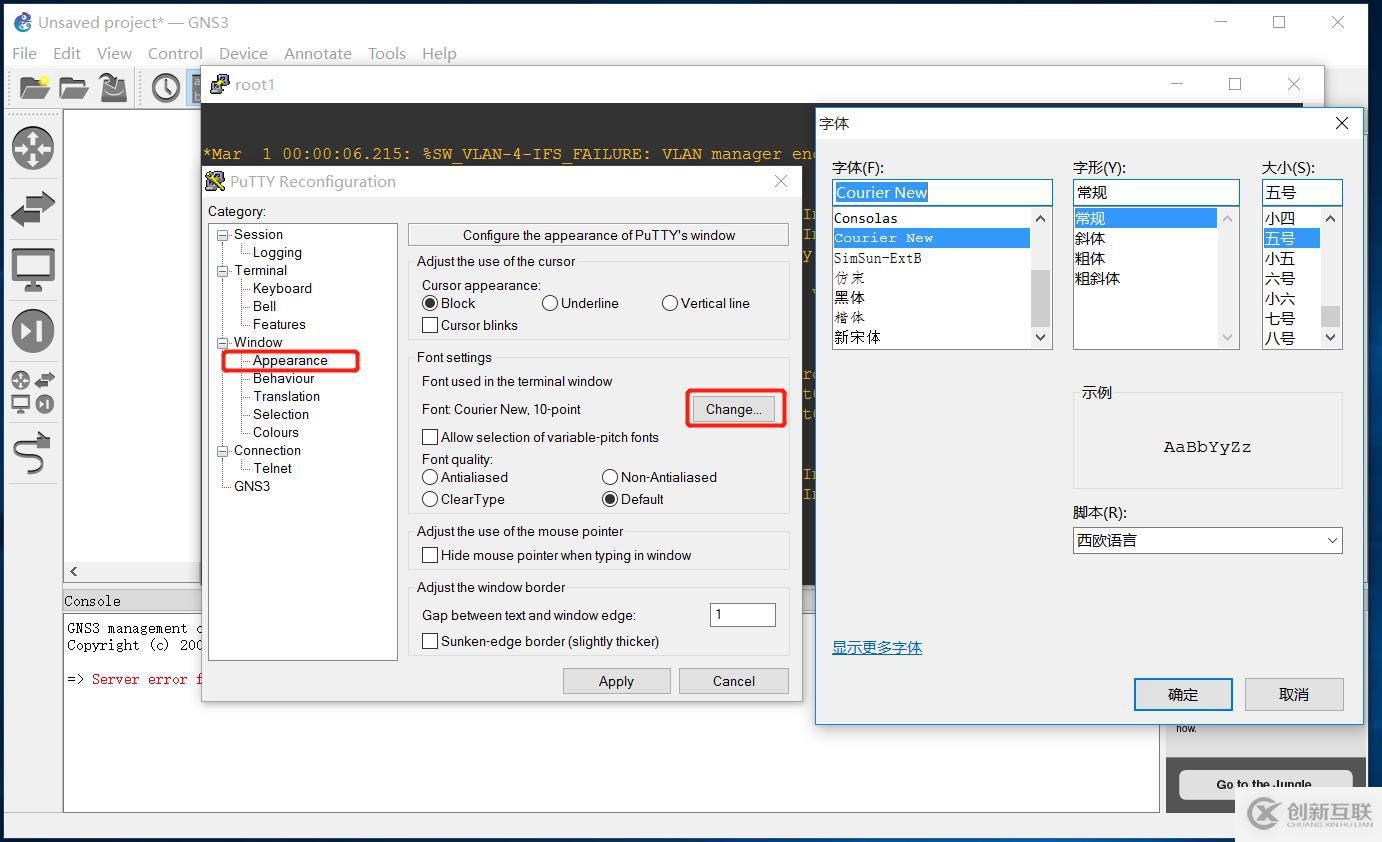

16.點開R1運行界面，可以調整字體根據自己習慣來定

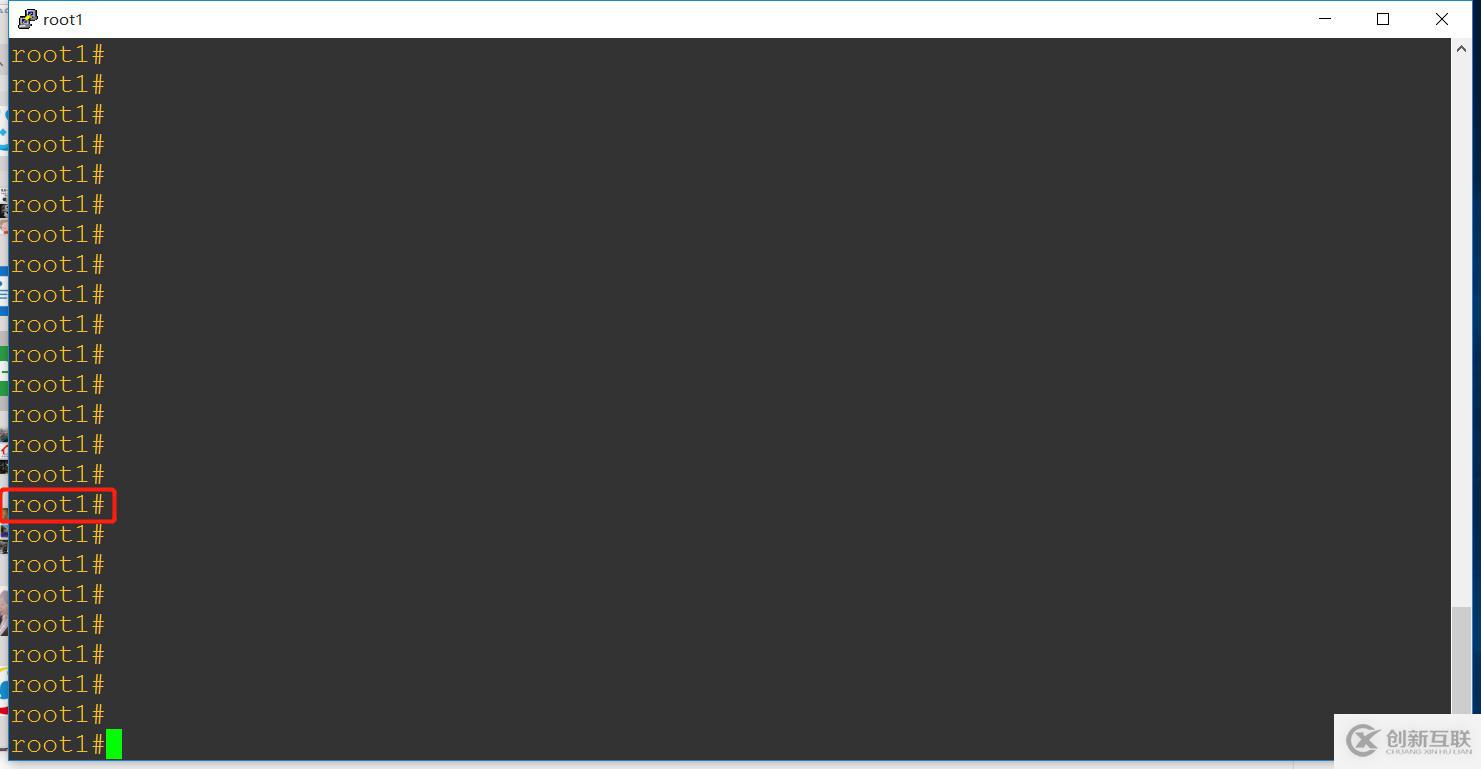

17.root1后面帶的#號鍵，代表特權模式

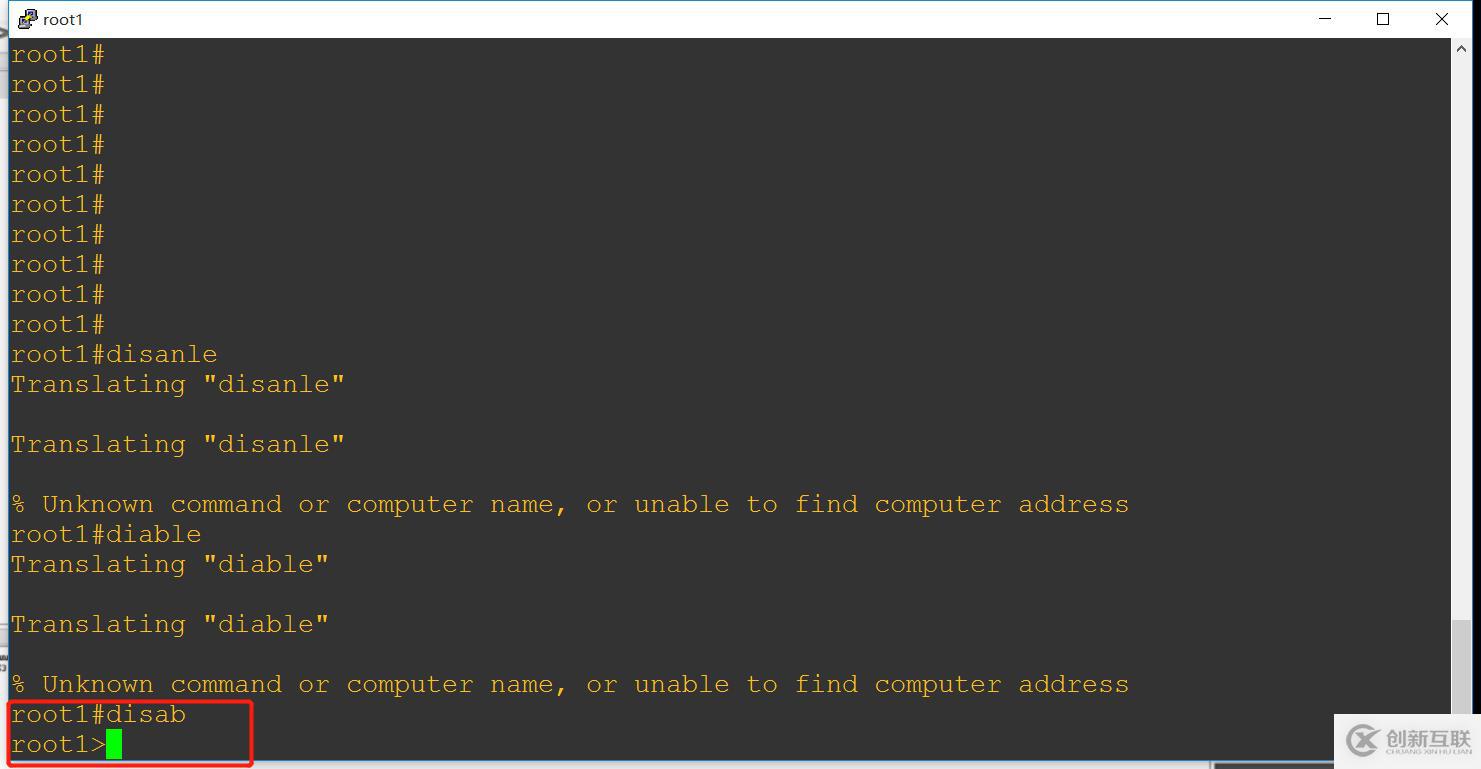

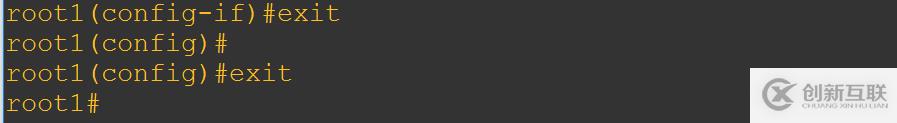

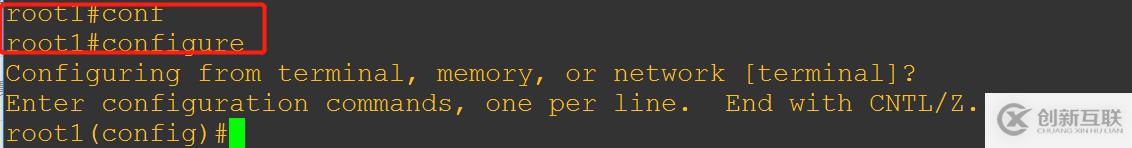

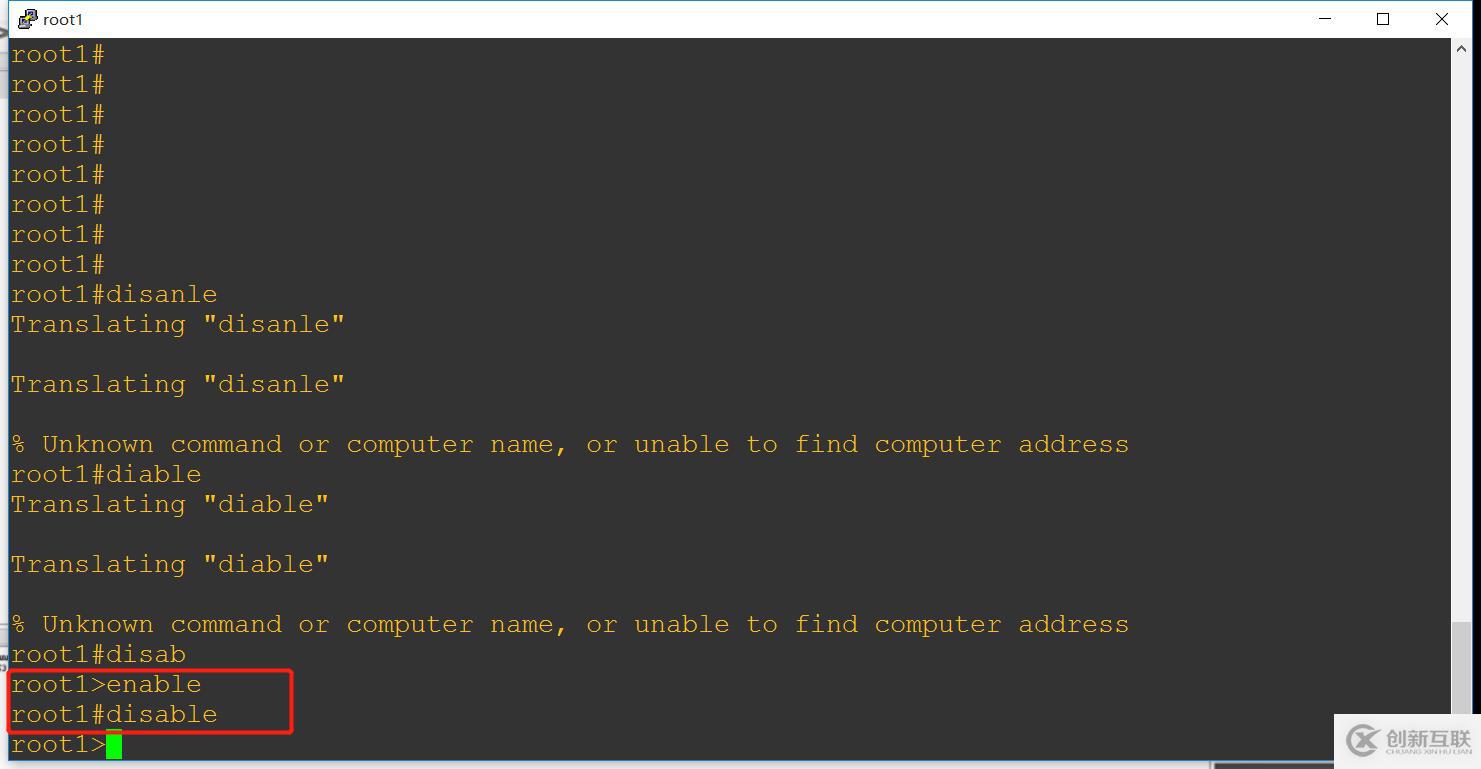

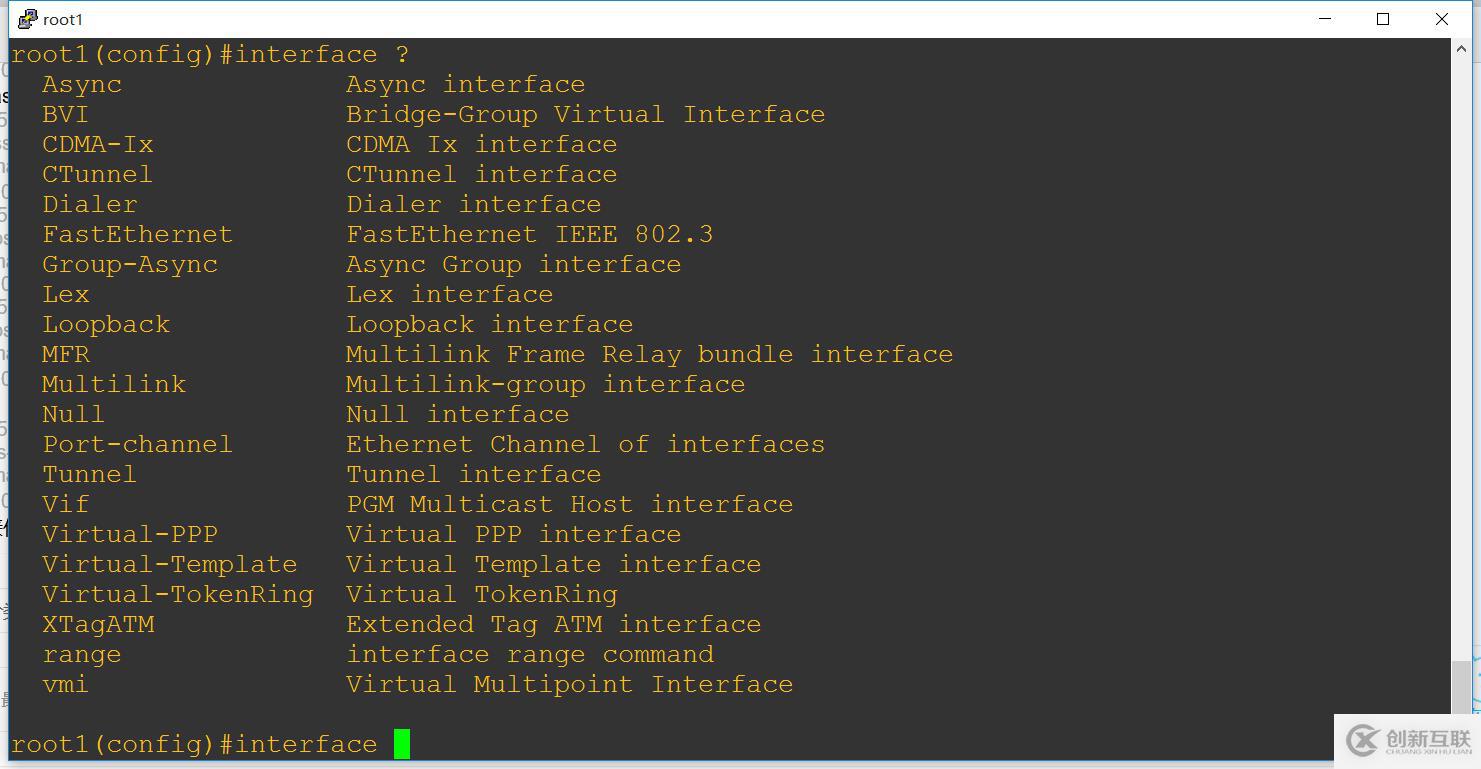

切換用戶模式用disab切換特權模式enable在特權模式下，configure terminal到全局配置模式在全局模式下，interface fastethernet 0/0進入接口模式退出模式exit可以用tab鍵把命令補全，命令輸?shù)揭话氩恢篮竺娼邮裁矗梢宰约涸诿畹幕A(chǔ)上空格然后接？，界面會給你提示end可以從任何模式直接退回到特權模式

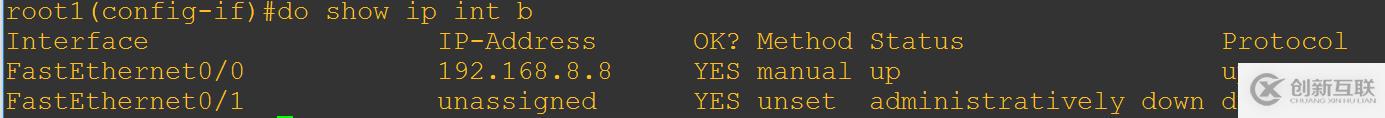

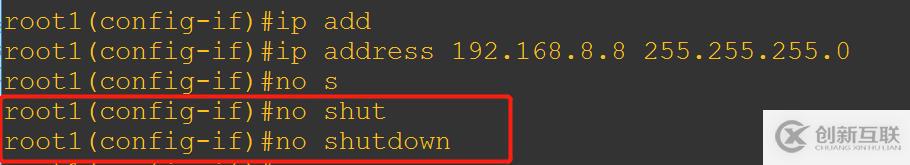

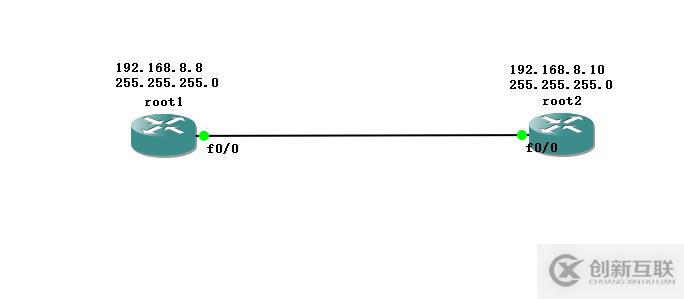

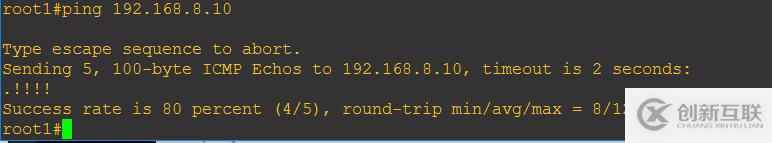

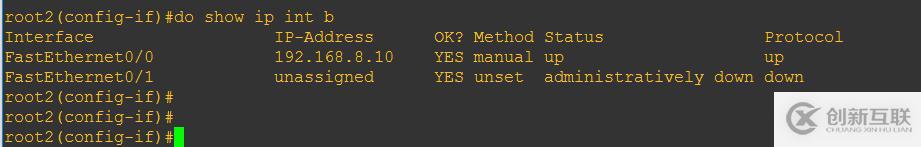

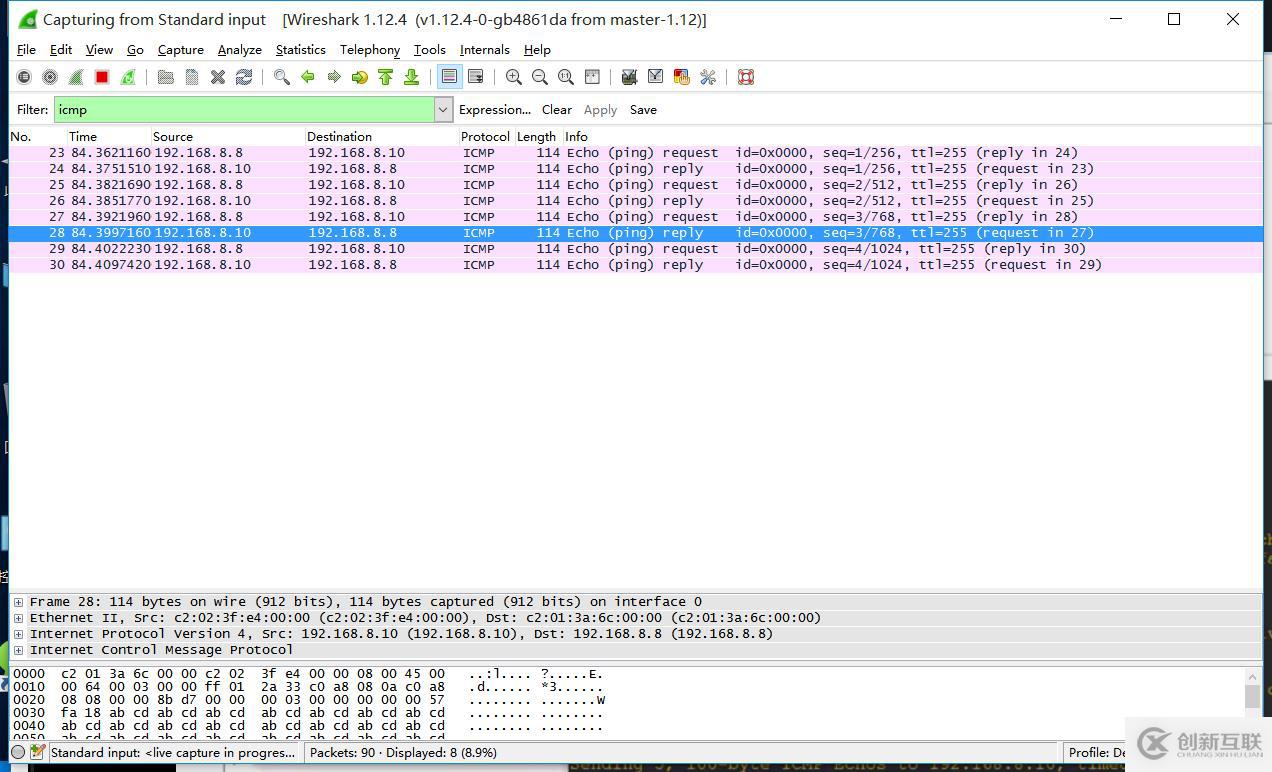

18.進入root1接口模式配ip地址192.168.8.8,子網掩碼255.255.255.0開啟no shutdown然后do show ip int b查看接下來相同操作root2，ip192.168.8.10，子網掩碼255.255.255.0回到root1特權模式，去pingroot2，中間有.!!!!這個指令，代表有一個數據包丟包，有四個傳輸成功。然后wireshark界面Filter輸入ICMP協議查看這樣就代表環境可用了
